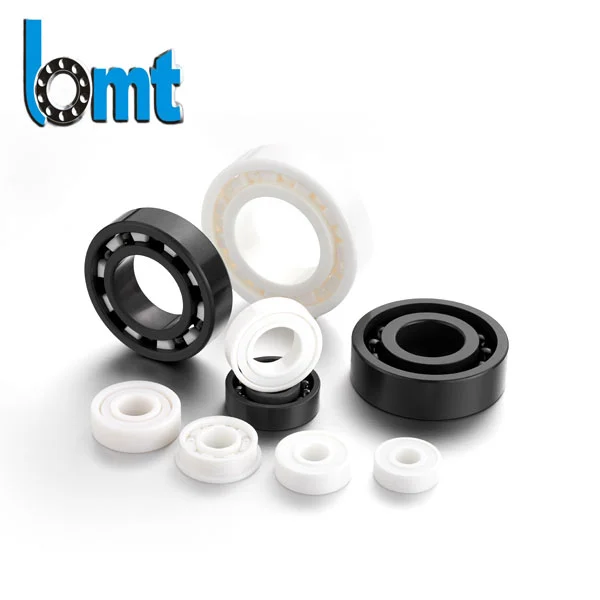

Ceramiczne łożyska kulkowe zwykłe

BMT Bearings dostarcza precyzyjne ceramiczne łożyska kulkowe poprzeczne do silników elektrycznych, pomp, urządzeń medycznych, maszyn tekstylnych i systemów przemysłowych o dużej prędkości. Stosując kulki ceramiczne z azotku krzemu, ciche szlifowanie bieżni i ścisłą kontrolę wymiarową, pomagamy globalnym nabywcom zmniejszyć wytwarzanie ciepła, poprawić odporność na korozję i wydłużyć żywotność łożysk w wymagających środowiskach pracy.

Wyślij zapytanie

Opis produktu

W firmie BMT Bearings produkujemy ceramiczne łożyska kulkowe poprzeczne do zastosowań, w których konwencjonalne łożyska stalowe borykają się z nadmiernym ciepłem, erozją elektryczną, korozją lub dużymi prędkościami obrotowymi.

Wykorzystując precyzyjnie szlifowane kulki ceramiczne z azotku krzemu (Si3N4) i starannie kontrolowaną geometrię bieżni, nasze łożyska ceramiczne pomagają urządzeniom przemysłowym działać płynniej, generować mniejsze tarcie i utrzymywać stabilną wydajność podczas długich cykli pracy.

Łożyska te są szeroko stosowane w silnikach elektrycznych, pompach, maszynach tekstylnych, sprzęcie CNC, urządzeniach medycznych, instrumentach laboratoryjnych i innych układach wymagających wysokiej dokładności obrotowej i wydłużonej żywotności.

Typowe problemy ze standardowymi łożyskami stalowymi

W wielu środowiskach przemysłowych konwencjonalne łożyska stalowe stają przed wyzwaniami, które mogą skrócić żywotność i zwiększyć koszty konserwacji.

Typowe przyczyny awarii obejmują:

Nadmierne wytwarzanie ciepła przy dużej prędkości

Wżery elektryczne w silnikach napędzanych falownikami

Korozja spowodowana wilgocią lub kondensacją

Degradacja smaru podczas ciągłej pracy

Zwiększone wibracje i hałas podczas pracy

W przypadku sprzętu pracującego w takich warunkach technologia kulek ceramicznych może zapewnić znaczną poprawę wydajności.

Jak ceramiczne łożyska kulkowe poprzeczne poprawiają wydajność

Niższe tarcie przy dużej prędkości

Kulki ceramiczne z azotku krzemu są o około 60% lżejsze od kulek stalowych.

Niższa masa zmniejsza siły odśrodkowe podczas wysokich prędkości obrotowych, umożliwiając płynniejszy ruch i mniejsze opory toczenia.

Korzyści obejmują:

Obniżona temperatura pracy

Niższe zużycie energii

Poprawiona stabilność obrotowa

Dłuższa żywotność smaru

W przypadku silników o dużej prędkości niższe temperatury łożysk często przyczyniają się do dłuższej całkowitej żywotności sprzętu.

Ulepszona izolacja elektryczna

Uszkodzenia spowodowane wyładowaniami elektrycznymi są jedną z najczęstszych przyczyn przedwczesnych uszkodzeń łożysk w nowoczesnych silnikach z napędem o zmiennej częstotliwości (VFD).

Kiedy prąd elektryczny przepływa przez stalowe elementy toczne, mikroskopijne wyładowania łukowe mogą uszkodzić bieżnie i stworzyć żłobkowane wzory.

W hybrydowych łożyskach ceramicznych zastosowano nieprzewodzące kulki ceramiczne, które przerywają przepływ prądu i pomagają chronić powierzchnie łożysk przed erozją elektryczną.

Typowe zastosowania obejmują:

Silniki serwo

Silniki z przetwornicą częstotliwości

Systemy automatyki przemysłowej

Wysokowydajne napędy elektryczne

Lepsza odporność na korozję

W przeciwieństwie do stalowych elementów tocznych, kulki ceramiczne z azotku krzemu nie rdzewieją pod wpływem wilgotnego środowiska pracy.

Dzięki temu łożyska ceramiczne nadają się do:

Systemy pomp wodnych

Sprzęt do przetwarzania żywności

Warsztaty tekstylne

Zakłady produkcji chemicznej

Zewnętrzny sprzęt przemysłowy

W przypadku narażenia na agresywne środki chemiczne nadal zaleca się właściwe uszczelnienie i dobór środka smarnego.

Zmniejszone wibracje i hałas

Kulki ceramiczne zapewniają wyższą twardość i lepszą spójność wymiarową niż konwencjonalne kulki stalowe.

W połączeniu z precyzyjnym wykończeniem bieżni pomaga to zmniejszyć poziom wibracji i poprawić płynność pracy.

Łożyska ceramiczne o niskim poziomie hałasu są powszechnie wybierane do:

Wentylatory precyzyjne

Sprzęt medyczny

Instrumenty dentystyczne

Wirówki laboratoryjne

Systemy pomiarowe

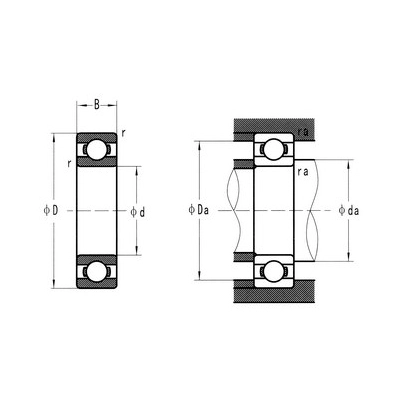

Ceramic Deep Groove Ball Bearings

Parametry techniczne

Ceramiczne łożyska kulkowe zwykłe
Oznaczenie	Ogólny wymiar			Wymiary montażowe (mm)
	(mm)			r	da	da	Da	ra
	d	D	B	min	min	maks	maks	maks
684 n.e	4	9	2.5	0.1	4.8	/	8.2	0.1
694 n.e	4	11	4	0.15	5.2	/	9.8	0.15
604 n.e	4	12	4	0.2	5.6	/	10.4	0.2
624 n.e	4	13	5	0.2	5.6	/	11.4	0.2
634 n.e	4	16	5	0.3	6	/	14	0.3
685 n.e	5	11	3	0.15	6.2	/	9.8	0.15
695 n.e	5	13	4	0.2	6.6	/	11.4	0.2
605 n.e	5	14	5	0.2	6.6	/	12.4	0.2
625 n.e	5	16	5	0.3	7	/	14	0.3
635 n.e	5	19	6	0.3	7	/	17	0.3
686 n.e	6	13	3.5	0.15	7.2	/	11.8	0.15
696 n.e	6	15	5	0.2	7.6	/	13.4	0.2
606 n.e	6	17	6	0.3	8	/	15	0.3
626 n.e	6	19	6	0.3	8	/	17	0.3
636 n.e	6	22	7	0.3	8	/	20	0.3
687 n.e	7	14	3.5	0.15	8.2	/	12.8	0.15
697 n.e	7	17	5	0.3	9	/	15	0.3
607 n.e	7	19	6	0.3	9	/	17	0.3
627 n.e	7	22	7	0.3	9	/	20	0.3
637 n.e	7	26	9	0.3	9	/	24	0.3
688 n.e	8	16	4	0.2	9.6	/	14.4	0.2
698 n.e	8	19	6	0.3	10	/	17	0.3
608 n.e	8	22	7	0.3	10	/	20	0.3
628 n.e	8	24	8	0.3	10	/	22	0.3
638 n.e	8	28	9	0.3	10	/	26	0.3
689 n.e	9	17	4	0.2	10.6	/	15.4	0.2
699 n.e	9	20	6	0.3	11	/	18	0.3
609 n.e	9	24	7	0.3	11	/	22	0.3
629 n.e	9	26	8	0.3	11	/	24	0.3
639 n.e	9	30	10	0.6	13	/	26	0.6
6800 n.e	10	19	5	0.3	12	12	17	0.3
6900 n.e	10	22	6	0.3	12	12.5	20	0.3
6000 n.e	10	26	8	0.3	12	13	24	0.3
6200 n.e	10	30	9	0.6	14	16	26	0.6
6300 n.e	10	35	11	0.6	14	16.5	31	0.6
6801 n.e	12	21	5	0.3	14	14	19	0.3
6901 n.e	12	24	6	0.3	14	14.5	22	0.3
16001 n.e	12	28	7	0.3	14	/	26	0.3
6001 n.e	12	28	8	0.3	14	15.5	26	0.3
6201 n.e	12	32	10	0.6	16	17	28	0.6
6301 n.e	12	37	12	1	17	18	32	1
6802 n.e	15	24	5	0.3	17	17	22	0.3
6902 n.e	15	28	7	0.3	17	17	26	0.3
16002 n.e	15	32	8	0.3	17	/	30	0.3
6002 n.e	15	32	9	0.3	17	19	30	0.3
6202 n.e	15	35	11	0.6	19	20.5	31	0.3
6302 n.e	15	42	13	1	20	22.5	37	1
6803 n.e	17	26	5	0.3	19	19	24	0.3
6903 n.e	17	30	7	0.3	19	19.5	28	0.3
16003 n.e	17	35	8	0.3	19	/	33	0.3
6003 n.e	17	35	10	0.3	19	21.5	33	0.3
6203 n.e	17	40	12	0.6	21	23.5	36	0.6
6303 n.e	17	47	14	1	22	25.5	42	1
6403 n.e	17	62	17	1.1	23.5	/	55.5	1
6804 n.e	20	32	7	0.3	22	22.5	30	0.3
6904 n.e	20	37	9	0.3	22	24	35	0.3
16004 n.e	20	42	8	0.3	22	/	40	0.3
6004 n.e	20	42	12	0.6	24	25.5	38	0.6
6204 n.e	20	47	14	1	25	26.5	42	1
6304 n.e	20	52	15	1.1	26.5	28	45.5	1
6404 n.e	20	72	19	1.1	26.5	/	65.5	1
6805 n.e	25	37	7	0.3	27	27	35	0.3
6905 n.e	25	42	9	0.3	27	28.5	40	0.3
16005 n.e	25	47	8	0.3	27	/	45	0.3
6005 n.e	25	47	12	0.6	29	30	43	0.6
6205 n.e	25	52	15	1	30	32	47	1
6305 n.e	25	62	17	1.1	31.5	36	55.5	1
6405 n.e	25	80	21	1.5	33	/	72	1.5
6806 n.e	30	42	7	0.3	32	32	50	1
6906 n.e	30	47	9	0.3	32	34	57	1
16006 n.e	30	55	9	0.3	32	42.5	65.5	1
6006 n.e	30	55	13	1	35	36.5	53	1
6206 n.e	30	62	16	1	35	38.5	60	1
6306 n.e	30	72	19	1.1	36.5	42.5	68.5	1
6406 n.e	30	90	23	1.5	54	/	82	2
6807 n.e	35	47	7	0.3	37	37	45	0.3
6907 n.e	35	55	10	0.6	39	39	51	0.6
16007 n.e	35	62	9	0.3	37	/	60	0.3
6007 n.e	35	62	14	1	40	41.5	57	1
6207 n.e	35	72	17	1.1	41.5	44.5	65.5	1
6307 n.e	35	80	21	1.5	43	47	72	1.5
6407 n.e	35	100	25	1.5	43	/	92	1.5
6808 n.e	40	52	7	0.3	42	42	50	0.3
6908 n.e	40	62	12	0.6	44	46	58	0.6
16008 n.e	40	68	9	0.3	42	/	66	0.3
6008 n.e	40	68	15	1	45	47.5	63	1
6208 n.e	40	80	18	1.1	46.5	50.5	73.5	1
6308 n.e	40	90	23	1.5	48	53	80	1.5
6408 n.e	40	110	27	2	49	/	101	2
6809 n.e	45	58	7	0.3	47	47.5	56	0.3
6909 n.e	45	68	12	0.6	49	50	64	0.6
16009 n.e	45	75	10	0.6	49	/	71	0.6
6009 n.e	45	75	16	1	50	53.5	70	1
6209 n.e	45	85	19	1.1	51.5	55.5	78.5	1
6309 n.e	45	100	25	1.5	53	61.5	92	1.5
6409 n.e	45	120	29	2	54	/	111	2
6810 n.e	50	65	7	0.3	52	52.5	63	0.3
6910 n.e	50	72	12	0.6	54	55	68	0.6
16010 n.e	50	80	10	0.6	54	/	76	0.6
6010 n.e	50	80	16	1	55	58.5	75	1
6210 n.e	50	90	20	1.1	56.5	60	83.2	1
6310 n.e	50	110	27	2	59	68	101	2
6410 n.e	50	130	31	2.1	61	/	119	2
6811 n.e	55	72	9	0.3	57	59	70	0.3
6911 n.e	55	80	13	1	60	61.5	75	1
16011 n.e	55	90	11	0.6	59	/	86	0.6
6011 n.e	55	90	18	1.1	61.5	64	83.5	1
6211 n.e	55	100	21	1.5	63	66.5	92	1.5
6311 n.e	55	120	29	2	64	72.5	111	2
6411 n.e	55	140	33	2.1	66	/	129	2
6812 n.e	60	78	10	0.3	62	64	76	0.3
6912 n.e	60	85	13	1	65	66	80	1
16012 n.e	60	95	11	0.6	64	/	91	0.6
6012 n.e	60	95	18	1.1	66.5	69	88.5	1
6212 n.e	60	110	22	1.5	68	74.5	102	1.5
6312 n.e	60	130	31	2.1	71	79	119	2
6412 n.e	60	150	35	2.1	71		139	2
6813 n.e	65	85	10	0.6	69	69	81	0.6
6913 n.e	65	90	13	1	70	71.5	85	1
16013 n.e	65	100	11	0.6	69	/	96	0.6
6013 n.e	65	100	18	1.1	71.5	73	93.5	1
6213 n.e	65	120	23	1.5	73	80	112	1.5
6313 n.e	65	140	33	2.1	76	85.5	129	2
6814 n.e	70	90	10	0.6	74	74.5	86	0.6
6914 n.e	70	100	16	1	75	77.5	95	1
16014 n.e	70	110	13	0.6	74	/	106	0.6
6014 n.e	70	110	20	1.1	76.5	80.5	103.5	1
6214 n.e	70	125	24	1.5	78	84	117	1.5
6314 n.e	70	150	35	2.1	81	92	139	2
6815 n.e	75	95	10	0.6	79	79.5	91	0.6
6915 n.e	75	105	16	1	80	82	100	1
16015 n.e	75	115	13	0.6	79	/	111	0.6
6015 n.e	75	115	20	1.1	81.5	85.5	108.5	1
6215 n.e	75	130	25	1.5	83	90	122	1.5
6816 n.e	80	100	10	0.6	84	84.5	96	0.6
6916 n.e	80	110	16	1	85	87.5	105	1
16016 n.e	80	125	14	0.6	84	/	121	0.6
6016 n.e	80	125	22	1.1	86.5	91	118.5	1
6216 n.e	80	140	26	2	89	95.5	131	2
6817 n.e	85	110	13	1	90	90.5	105	1
6917 n.e	85	120	18	1.1	91.5	94.5	113.5	1
16017 n.e	85	130	14	0.6	89	/	126	0.6
6017 n.e	85	130	22	1.1	91.5	96	123.5	1
6217 n.e	85	150	28	2	94	102	141	2
6818 n.e	90	115	13	1	95	95.5	110	1
6918 n.e	90	125	18	1.1	96.5	98.5	118.5	1
16018 n.e	90	140	16	1	95	/	135	1
6018 n.e	90	140	24	1.5	98	103	132	1.5
6819 n.e	95	120	13	1	100	102	115	1
6919 n.e	95	130	18	1.1	101.5	104	123.5	1
16019 n.e	95	145	16	1	100	/	140	1
6019 n.e	95	145	24	1.5	103	109	137	1.5
6820 n.e	100	125	13	1	105	106	120	1
6920 n.e	100	140	20	1.1	106.5	111	133.5	1
16020 n.e	100	150	16	1	105	/	145	1
6020 n.e	100	150	24	1.5	108	113	142	1.5
6821 n.e	105	130	13	1	110	111	125	1
6921 n.e	105	145	20	1.1	111.5	116	138.5	1
6822 n.e	110	140	16	1	115	117	135	1
6922 n.e	110	150	20	1.1	116.5	121	143.5	1
6824 n.e	120	150	16	1	125	127	145	1

Parametr techniczny

Poniżej przedstawiono 10 najpopularniejszych ceramicznych łożysk kulkowych poprzecznych oferowanych przez firmę BMT:

Nr artykułu	Nr łożyska	Średnica wewnętrzna (mm)	Średnica zewnętrzna (mm)	Szerokość (mm)	Obciążenie dynamiczne (kN)	Obciążenie statyczne (kN)
1	BMT-C6000	10	26	8	3.5	1.5
2	BMT-C6001	12	28	8	3.9	1.7
3	BMT-C6002	15	32	9	4.8	2.3
4	BMT-C6003	17	35	10	5.2	2.6
5	BMT-C6004	20	42	12	7.8	3.8
6	BMT-C6005	25	47	12	8.9	4.2
7	BMT-C6006	30	55	13	10.1	5.3
8	BMT-C6007	35	62	14	11.3	6.1
9	BMT-C6008	40	68	15	12.7	7.4
10	BMT-C6009	45	75	16	14.6	8.9

Produkcja i kontrola jakości

BMT Bearings specjalizuje się w produkcji łożysk od 2004 roku.

Każde ceramiczne łożysko kulkowe zwykłe przed wysyłką przechodzi wiele procedur kontrolnych, w tym:

Pomiar okrągłości bieżni

Kontrola chropowatości powierzchni

Weryfikacja luzu promieniowego

Badania wibracji i hałasu

Testowanie wysokich prędkości obrotowych

Weryfikacja twardości materiału

Kontrola tolerancji wymiarowej

Produkcja jest zarządzana w ramach systemów jakości ISO 9001 i IATF 16949, aby zapewnić spójność poszczególnych partii.

Typowe zastosowania

Silniki elektryczne

Łożyska ceramiczne są szeroko stosowane w:

Silniki serwo

Silniki VFD

Przemysłowe silniki napędowe

Silniki o wysokiej wydajności

gdzie ważne jest ograniczenie wytwarzania ciepła i ochrona elektryczna.

Maszyny włókiennicze

Urządzenia do przędzenia i nawijania o dużej prędkości wymagają stabilnej pracy podczas długich zmian produkcyjnych.

Łożyska ceramiczne pomagają zredukować wibracje przy jednoczesnym zachowaniu dokładności obrotu.

Pompy i sprzęt do transportu płynów

W przypadku pomp pracujących w wilgotnym środowisku ceramiczne elementy toczne pomagają ograniczyć awarie związane z korozją i poprawić niezawodność.

Sprzęt medyczny i precyzyjny

Niski poziom wibracji i płynny obrót sprawiają, że łożyska ceramiczne nadają się do:

Rękojeści dentystyczne

Wirówki laboratoryjne

Precyzyjne przyrządy pomiarowe

Medyczny sprzęt diagnostyczny

Wsparcie produkcyjne OEM i niestandardowe

BMT Bearings obsługuje niestandardowe rozwiązania w zakresie łożysk ceramicznych, w tym:

Wymiary specjalne

Dostosowany luz promieniowy

Znakowanie laserowe

Opakowanie OEM

Wybór smaru

Klasyfikacja o niskim poziomie hałasu

Optymalizacja klatki przy dużej prędkości

Nasz zespół inżynierów może zalecić odpowiednie konfiguracje łożysk w oparciu o prędkość roboczą, obciążenie, temperaturę i warunki środowiskowe.

Dlaczego nabywcy przemysłowi wybierają łożyska BMT

Dzięki ponad 20-letniemu doświadczeniu w produkcji łożysk BMT Bearings kontroluje cały proces produkcyjny, od szlifowania i montażu po kontrolę końcową.

Klienci wybierają nas, ponieważ zapewniamy:

Stała jakość łożysk pomiędzy partiami produkcyjnymi

Stabilna moc dostaw

Wsparcie techniczne podczas doboru łożysk

Usługi dostosowywania OEM

Ścisła identyfikowalność jakości

Szybka reakcja na projekty przemysłowe

Łącząc precyzyjną produkcję z praktyczną wiedzą na temat zastosowań, pomagamy klientom poprawić niezawodność sprzętu i skrócić nieoczekiwane przestoje.
