Łożyska kulkowe wahliwe

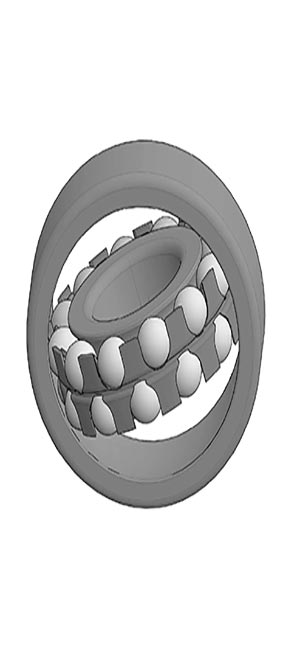

Łożyska kulkowe wahliwesą zaprojektowane z dwoma rzędami elementów tocznych i ciągłą sferyczną bieżnią utworzoną w pierścieniu zewnętrznym. Pierścień wewnętrzny posiada dwie głębokie, nieprzerwane bieżnie rowkowane. Kluczowym aspektem konstrukcyjnym jest to, że sferyczna bieżnia pierścienia zewnętrznego ma swój środek krzywizny zrównany z geometrycznym środkiem łożyska. Taka konstrukcja umożliwia swobodne obracanie się pierścienia wewnętrznego, zestawu kulek i koszyka wokół osi centralnej, zapewniając automatyczną kompensację niewspółosiowości i płynne działanie obrotowe.
- View as

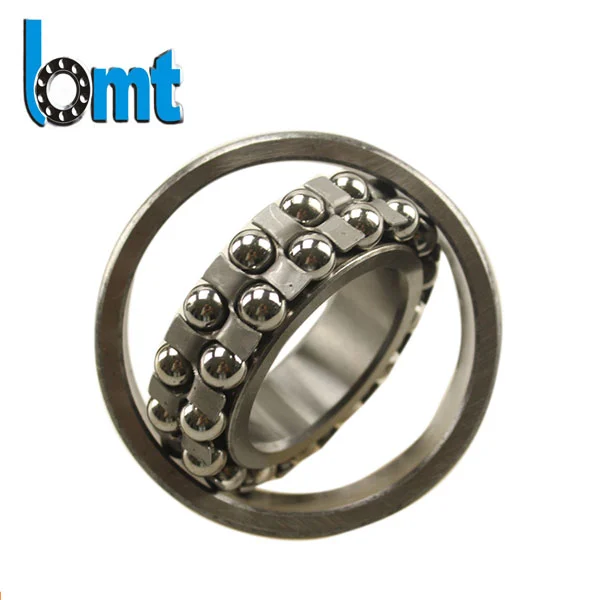

Łożyska kulkowe wahliwe serii 2300
Łożyska kulkowe wahliwe serii BMT 2300 zostały zaprojektowane tak, aby zapewnić wyjątkową niezawodność w maszynach narażonych na ugięcie wału i niewspółosiowość obudowy. Łożyska te automatycznie dostosowują się do odchyleń kątowych do 3°, uzyskując konstrukcję kulkową dwurzędową z pierścieniem zewnętrznym o kształcie sferycznym. Łożyska BMT zapewniły niskie tarcie obrotowe i dłuższą żywotność.

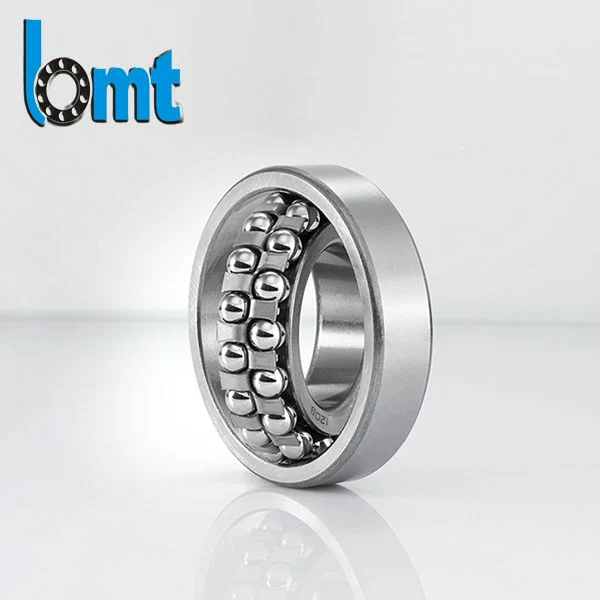

Łożyska kulkowe wahliwe serii 2200
Czy chcesz zwiększyć wydajność i niezawodność swoich maszyn? Nie szukaj dalej niż łożyska kulkowe wahliwe serii 2200 firmy BMT. Łożyska te zostały zaprojektowane, aby stawić czoła wyzwaniom związanym z niewspółosiowością i czynią je dobrym wyborem dla branż, w których powszechne są ugięcie wału lub niedokładności montażu. Dzięki zdolności do automatycznego dostosowania się do niewspółosiowości kątowej do 3 stopni, seria 2200 zapewnia płynną pracę i dłuższą żywotność w zastosowaniach od maszyn rolniczych po wentylatory przemysłowe.

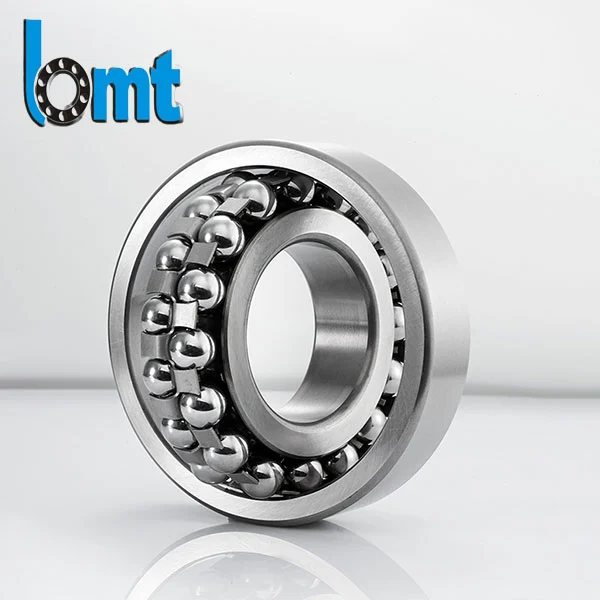

Łożyska kulkowe wahliwe serii 1300
Łożyska kulkowe wahliwe serii 1300 firmy BMT Company są produkowane z myślą o dobrej wydajności w zastosowaniach, w których ugięcie wału lub niewspółosiowość obudowy może zagrozić łożyskom standardowym. Łożyska te automatycznie kompensują niewspółosiowość do 3° dzięki konstrukcji dwurzędowej i sferycznie wyprofilowanemu pierścieniowi zewnętrznemu. Zapewniamy płynny obrót i dłuższą żywotność.

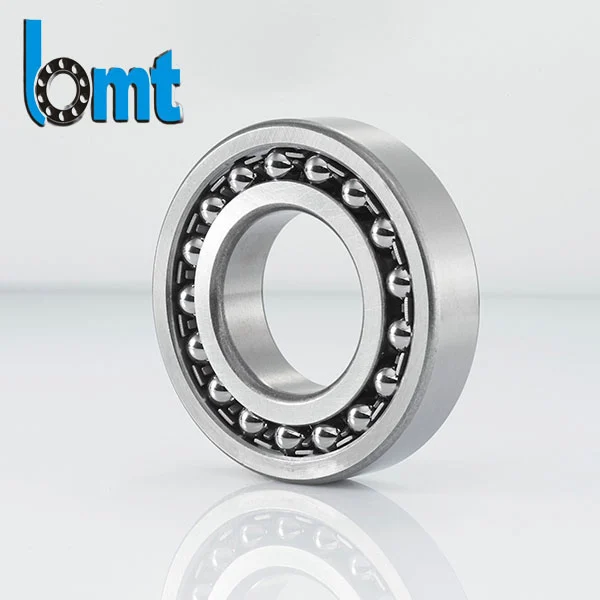

Łożyska kulkowe wahliwe serii 1200
Łożyska kulkowe wahliwe serii BMT 1200 charakteryzują się swobodną elastycznością. Konsumenci często spotykają się z problemami związanymi z niewspółosiowością i wibracjami w maszynach przemysłowych. Nasze łożyska mogą rozwiązać wszystkie te problemy dzięki naszej unikalnej konstrukcji i niezawodnemu materiałowi. Łożyska te zapewniają niezawodne działanie i trwałość Niezależnie od tego, czy prowadzisz fabrykę, czy konserwujesz złożone systemy.

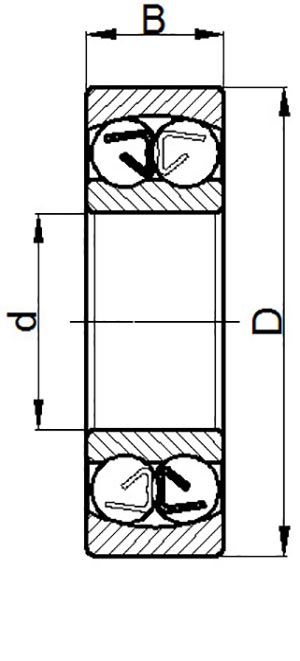

| Oznaczenie | Wymiary (mm) | Podstawowe obciążenia | ||||
| d | D | B | r min. | dyn. Kr KN | statystyka Kor KN | |
| 1200 | 10 | 30 | 9 | 0.6 | 5.7 | 1.18 |
| 1201 | 12 | 32 | 10 | 0.6 | 5.7 | 1.26 |
| 1202 | 15 | 35 | 11 | 0.6 | 7.7 | 1.73 |
| 1203 | 17 | 40 | 12 | 0.6 | 8.1 | 2 |
| 1204 | 20 | 47 | 14 | 1 | 10.1 | 2.6 |
| 1205 | 25 | 52 | 15 | 1 | 12.3 | 3.25 |
| 1206 | 30 | 62 | 16 | 1 | 15.9 | 4.6 |
| 1207 | 35 | 72 | 17 | 1.1 | 16 | 5.1 |
| 1208 | 40 | 80 | 18 | 1.1 | 19.4 | 6.5 |
| 1209 | 45 | 85 | 19 | 1.1 | 22 | 7.3 |
| 1210 | 50 | 90 | 20 | 1.1 | 22.9 | 8 |
| 1211 | 55 | 100 | 21 | 1.5 | 25.65 | 9.41 |
| 1212 | 60 | 110 | 22 | 1.5 | 28.98 | 10.83 |
| 1213 | 65 | 120 | 23 | 1.5 | 29.45 | 11.78 |
| 1214 | 70 | 125 | 24 | 1.5 | 33.25 | 13.02 |
| 1215 | 75 | 130 | 25 | 1.5 | 37.05 | 14.73 |
| 1216 | 80 | 140 | 26 | 2 | 38 | 15.96 |
| 1217 | 85 | 150 | 28 | 2 | 47.03 | 19.57 |
| 1218 | 90 | 160 | 30 | 2 | 54.15 | 22.14 |
| 1219 | 95 | 170 | 32 | 2.1 | 57.6 | 24.3 |
| 1220 | 100 | 180 | 34 | 2.1 | 63 | 26.55 |
| 1221 | 105 | 190 | 36 | 2.1 | 67.5 | 28.8 |
| 1222 | 110 | 200 | 38 | 2.1 | 80.1 | 34.2 |
| 1224 | 120 | 215 | 42 | 2.1 | 108.9 | 46.8 |
| 1226 | 130 | 230 | 46 | 3 | 112.5 | 49.5 |
| 1228 | 140 | 250 | 50 | 3 | 146.7 | 66.6 |
| 1230 | 150 | 270 | 54 | 3 | 162 | 77.4 |
| 1303 | 17 | 47 | 14 | 1 | 12.9 | 3.15 |
| 1304 | 20 | 52 | 15 | 1.1 | 12.7 | 3.3 |
| 1305 | 25 | 62 | 17 | 1.1 | 18.3 | 4.95 |
| 1306 | 30 | 72 | 19 | 1.1 | 21.7 | 6.3 |
| 1307 | 35 | 80 | 21 | 1.5 | 25.5 | 7.8 |
| 1308 | 40 | 90 | 23 | 1.5 | 30 | 9.6 |
| 1309 | 45 | 100 | 25 | 1.5 | 38.5 | 12.6 |
| 1310 | 50 | 110 | 27 | 2 | 42 | 14.1 |
| 1311 | 55 | 120 | 29 | 2 | 49.4 | 16.82 |
| 1312 | 60 | 130 | 31 | 2.1 | 55.1 | 19.57 |
| 1313 | 65 | 140 | 33 | 2.1 | 59.85 | 21.57 |
| 1314 | 70 | 150 | 35 | 2.1 | 71.25 | 26.13 |
| 1315 | 75 | 160 | 37 | 2.1 | 76 | 28.03 |
| 1316 | 80 | 170 | 39 | 2.1 | 84.55 | 31.35 |
| 1317 | 85 | 180 | 41 | 3 | 94.05 | 35.63 |
| 1318 | 90 | 190 | 43 | 3 | 103.55 | 40.38 |
| 1319 | 95 | 200 | 45 | 3 | 120.6 | 45 |
| 1320 | 100 | 215 | 47 | 3 | 130.5 | 51.3 |
| 1321 | 105 | 225 | 49 | 3 | 142.2 | 57.6 |
| 1322 | 110 | 240 | 50 | 3 | 148.5 | 63.9 |
| 2200 | 10 | 30 | 14 | 0.6 | 8.8 | 1.73 |
| 2201 | 12 | 32 | 14 | 0.6 | 9.4 | 1.92 |
| 2202 | 15 | 35 | 14 | 0.6 | 9.6 | 2.08 |
| 2203 | 17 | 40 | 16 | 0.6 | 11.8 | 2.75 |
| 2204 | 20 | 47 | 18 | 1 | 14.7 | 3.5 |
| 2205 | 25 | 52 | 18 | 1 | 17.3 | 4.4 |
| 2206 | 30 | 62 | 20 | 1 | 26 | 6.9 |
| 2207 | 35 | 72 | 23 | 1.1 | 33 | 8.9 |
| 2208 | 40 | 80 | 23 | 1.1 | 32.5 | 9.4 |
| 2209 | 45 | 85 | 23 | 1.1 | 28.5 | 8.9 |
| 2210 | 50 | 90 | 23 | 1.1 | 28.5 | 9.4 |
| 2211 | 55 | 100 | 25 | 1.5 | 37.05 | 11.78 |
| 2212 | 60 | 110 | 28 | 1.5 | 45.6 | 15.49 |
| 2213 | 65 | 120 | 31 | 1.5 | 55.1 | 18.05 |
| 2214 | 70 | 125 | 31 | 1.5 | 41.8 | 16.06 |
| 2215 | 75 | 130 | 31 | 1.5 | 42.28 | 16.72 |
| 2216 | 80 | 140 | 33 | 2 | 47.03 | 18.81 |
| 2217 | 85 | 150 | 36 | 2 | 56.05 | 22.23 |
| 2218 | 90 | 160 | 40 | 2 | 67.45 | 27.08 |
| 2219 | 95 | 170 | 43 | 2.1 | 75.6 | 30.6 |
| 2220 | 100 | 180 | 46 | 2.1 | 88.2 | 36 |
| 2222 | 110 | 200 | 53 | 2.1 | 113.4 | 45.9 |
| 2302 | 15 | 42 | 17 | 1 | 17 | 3.7 |
| 2303 | 17 | 47 | 19 | 1 | 13.9 | 3.15 |
| 2304 | 20 | 52 | 21 | 1.1 | 17.6 | 4.25 |
| 2305 | 25 | 62 | 24 | 1.1 | 25 | 6.5 |
| 2306 | 30 | 72 | 27 | 1.1 | 32.5 | 8.7 |
| 2307 | 35 | 80 | 31 | 1.5 | 40.5 | 11.1 |
| 2308 | 40 | 90 | 33 | 1.5 | 46 | 13.4 |
| 2309 | 45 | 100 | 36 | 1.5 | 55 | 16.5 |
| 2310 | 50 | 110 | 40 | 2 | 66 | 19.9 |
| 2311 | 55 | 120 | 43 | 2 | 73.15 | 22.61 |
| 2312 | 60 | 130 | 46 | 2.1 | 84.55 | 26.6 |
| 2313 | 65 | 140 | 48 | 2.1 | 93.1 | 30.4 |
| 2314 | 70 | 150 | 51 | 2.1 | 106.4 | 35.15 |
| 2315 | 75 | 160 | 55 | 2.1 | 117.8 | 39.9 |
| 2316 | 80 | 170 | 58 | 2.1 | 132.05 | 46.08 |
| 2317 | 85 | 180 | 60 | 3 | 135.85 | 48.45 |
| 2318 | 90 | 190 | 64 | 3 | 148.2 | 54.15 |
| 2319 | 95 | 200 | 67 | 3 | 150.3 | 56.7 |
| 2320 | 100 | 215 | 73 | 3 | 176.4 | 70.2 |
| 2322 | 110 | 240 | 80 | 3 | 198.9 | 84.6 |
| 1204 tys | 20 | 47 | 14 | 1 | 10.1 | 2.6 |
| 1205 tys | 25 | 52 | 15 | 1 | 12.3 | 3.25 |
| 1206 tys | 30 | 62 | 16 | 1 | 15.9 | 4.6 |
| 1207 tys | 35 | 72 | 17 | 1.1 | 16 | 5.1 |
| 1208 tys | 40 | 80 | 18 | 1.1 | 19.4 | 6.5 |
| 1209 tys | 45 | 85 | 19 | 1.1 | 22 | 7.3 |
| 1210 tys | 50 | 90 | 20 | 1.1 | 22.9 | 8 |
| 1211 tys | 55 | 100 | 21 | 1.5 | 25.65 | 9.41 |
| 1212 tys | 60 | 110 | 22 | 1.5 | 28.98 | 10.83 |
| 1213 tys | 65 | 120 | 23 | 1.5 | 29.45 | 11.78 |
| 1214 tys | 70 | 125 | 24 | 1.5 | 33.25 | 13.02 |
| 1215 tys | 75 | 130 | 25 | 1.5 | 37.05 | 14.73 |
| 1216 tys | 80 | 140 | 26 | 2 | 38 | 15.96 |
| 1217 tys | 85 | 150 | 28 | 2 | 47.03 | 19.57 |
| 1218 tys | 90 | 160 | 30 | 2 | 54.15 | 22.14 |
| 1219 tys | 95 | 170 | 32 | 2.1 | 57.6 | 24.3 |
| 1220 tys | 100 | 180 | 34 | 2.1 | 63 | 26.55 |
| 1222 tys | 110 | 200 | 38 | 2.1 | 80.1 | 34.2 |
| 1305 tys | 25 | 62 | 17 | 1.1 | 18.3 | 4.95 |
| 1306 tys | 30 | 72 | 19 | 1.1 | 21.7 | 6.3 |
| 1307 tys | 35 | 80 | 21 | 1.5 | 25.5 | 7.8 |
| 1308 tys | 40 | 90 | 23 | 1.5 | 30 | 9.6 |
| 1309 tys | 45 | 100 | 25 | 1.5 | 38.5 | 12.6 |
| 1310 tys | 50 | 110 | 27 | 2 | 42 | 14.1 |
| 1311 tys | 55 | 120 | 29 | 2 | 49.4 | 16.82 |
| 1312 tys | 60 | 130 | 31 | 2.1 | 55.1 | 19.57 |
| 1313 tys | 65 | 140 | 33 | 2.1 | 59.85 | 21.57 |
| 1315 tys | 75 | 160 | 37 | 2.1 | 76 | 28.03 |
| 1316 tys | 80 | 170 | 39 | 2.1 | 84.55 | 31.35 |
| 1317 tys | 85 | 180 | 41 | 3 | 94.05 | 35.63 |
| 1318 tys | 90 | 190 | 43 | 3 | 103.55 | 40.38 |
| 1319 tys | 95 | 200 | 45 | 3 | 120.6 | 45 |
| 1320 tys | 100 | 215 | 47 | 3 | 130.5 | 51.3 |
| 1322 tys | 110 | 240 | 50 | 3 | 148.5 | 63.9 |

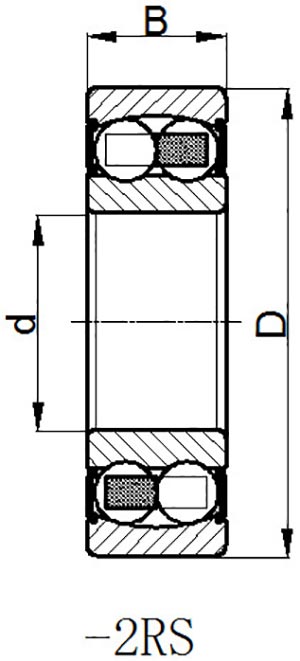

| 2200-2RS-T | 10 | 30 | 14 | 0.6 | 5.7 | 1.18 |
| 2201-2RS-T | 12 | 32 | 14 | 0.6 | 5.7 | 1.26 |
| 2202-2RS-T | 15 | 35 | 14 | 0.6 | 7.7 | 1.73 |
| 2203-2RS-T | 17 | 40 | 16 | 0.6 | 8.1 | 2 |
| 2204-2RS-T | 20 | 47 | 18 | 1 | 10.1 | 2.6 |
| 2205-2RS-T | 25 | 52 | 18 | 1 | 12.3 | 3.25 |
| 2205 tys | 25 | 52 | 18 | 1 | 17.3 | 4.4 |
| 2205K-2RS-T | 25 | 52 | 18 | 1 | 12.3 | 3.25 |
| 2206-2RS-T | 30 | 62 | 20 | 1 | 15.9 | 4.6 |
| 2206 tys | 30 | 62 | 20 | 1 | 26 | 6.9 |
| 2206K-2RS-T | 30 | 62 | 20 | 1 | 15.9 | 4.6 |
| 2207-2RS-T | 35 | 72 | 23 | 1.1 | 16 | 5.1 |
| 2207 tys | 35 | 72 | 23 | 1.1 | 33 | 8.9 |
| 2207K-2RS-T | 35 | 72 | 23 | 1.1 | 16 | 5.1 |
| 2208-2RS-T | 40 | 80 | 23 | 1.1 | 19.4 | 6.5 |
| 2208 tys | 40 | 80 | 23 | 1.1 | 32.5 | 9.4 |
| 2208K-2RS-T | 40 | 80 | 23 | 1.1 | 19.4 | 6.5 |
| 2209-2RS-T | 45 | 85 | 23 | 1.1 | 22 | 7.3 |
| 2209 tys | 45 | 85 | 23 | 1.1 | 28.5 | 8.9 |
| 2209K-2RS-T | 45 | 85 | 23 | 1.1 | 22 | 7.3 |
| 2210-2RS-T | 50 | 90 | 23 | 1.1 | 22.9 | 8 |
| 2210 tys | 50 | 90 | 23 | 1.1 | 28.5 | 9.4 |
| 2210K-2RS-T | 50 | 90 | 23 | 1.1 | 22.9 | 8 |
| 2211-2RS-T | 55 | 100 | 25 | 1.5 | 25.65 | 9.41 |
| 2211K | 55 | 100 | 25 | 1.5 | 37.05 | 11.78 |
| 2211K-2RS-T | 55 | 100 | 25 | 1.5 | 25.65 | 9.41 |
| 2212-2RS-T | 60 | 110 | 28 | 1.5 | 28.98 | 10.83 |
| 2212 tys | 60 | 110 | 28 | 1.5 | 45.6 | 15.49 |
| 2212K-2RS-T | 60 | 110 | 28 | 1.5 | 28.98 | 10.83 |
| 2213-2RS-T | 65 | 120 | 31 | 1.5 | 29.45 | 11.78 |
| 2213K | 65 | 120 | 31 | 1.5 | 55.1 | 18.05 |
| 2213K-2RS-T | 65 | 120 | 31 | 1.5 | 29.45 | 11.78 |
| 2214-2RS-T | 70 | 125 | 31 | 1.5 | 33.25 | 13.02 |
| 2215 tys | 75 | 130 | 31 | 1.5 | 42.28 | 16.72 |
| 2216 tys | 80 | 140 | 33 | 2 | 47.03 | 18.81 |
| 2217 tys | 85 | 150 | 36 | 2 | 56.05 | 22.23 |
| 2218 tys | 90 | 160 | 40 | 2 | 67.45 | 27.08 |
| 2219 tys | 95 | 170 | 43 | 2.1 | 75.6 | 30.6 |
| 2220 tys | 100 | 180 | 46 | 2.1 | 88.2 | 36 |
| 2222 tys | 110 | 200 | 53 | 2.1 | 113.4 | 45.9 |
| 2303-2RS-T | 17 | 47 | 19 | 1 | 12.9 | 3.15 |
| 2304-2RS-T | 20 | 52 | 21 | 1.1 | 12.7 | 3.3 |
| 2305-2RS-T | 25 | 62 | 24 | 1.1 | 18.3 | 4.95 |
| 2305 tys | 25 | 62 | 24 | 1.1 | 25 | 6.5 |
| 2306-2RS-T | 30 | 72 | 27 | 1.1 | 21.7 | 6.3 |
| 2306 tys | 30 | 72 | 27 | 1.1 | 32.5 | 8.7 |
| 2307-2RS-T | 35 | 80 | 31 | 1.5 | 25.5 | 7.8 |
| 2307 tys | 35 | 80 | 31 | 1.5 | 40.5 | 11.1 |
| 2308-2RS-T | 40 | 90 | 33 | 1.5 | 30 | 9.6 |
| 2308 tys | 40 | 90 | 33 | 1.5 | 46 | 13.4 |
| 2309-2RS-T | 45 | 100 | 36 | 1.5 | 38.5 | 12.6 |
| 2309 tys | 45 | 100 | 36 | 1.5 | 55 | 16.5 |
| 2310-2RS-T | 50 | 110 | 40 | 2 | 42 | 14.1 |
| 2311-2RS-T | 55 | 120 | 43 | 2 | 49.4 | 16.82 |
| 2311K | 55 | 120 | 43 | 2 | 73.15 | 22.61 |
| 2312 tys | 60 | 130 | 46 | 2.1 | 84.55 | 26.6 |
| 2313 tys | 65 | 140 | 48 | 2.1 | 93.1 | 30.4 |
| 2315 tys | 75 | 160 | 55 | 2.1 | 117.8 | 39.9 |
| 2316 tys | 80 | 170 | 58 | 2.1 | 132.05 | 46.08 |
| 2317 tys | 85 | 180 | 60 | 3 | 135.85 | 48.45 |
| 2318 tys | 90 | 190 | 64 | 3 | 148.2 | 54.15 |
| 2319 tys | 95 | 200 | 67 | 3 | 150.3 | 56.7 |
| 2320 tys | 100 | 215 | 73 | 3 | 176.4 | 70.2 |
| 2322 tys | 110 | 240 | 80 | 3 | 198.9 | 84.6 |
| 11204 | 20 | 47 | 14 | 10 | 2.65 | |
| 11205 | 25 | 52 | 15 | 12.2 | 3.35 | |
| 11206 | 30 | 62 | 16 | 15.6 | 4.65 | |
| 11207 | 35 | 72 | 17 | 16 | 5.2 | |
| 11208 | 40 | 80 | 18 | 19.3 | 6.55 | |
| 11209 | 45 | 85 | 19 | 22 | 7.35 | |
| 11210 | 50 | 90 | 20 | 22.8 | 8.15 | |
| 11212 | 60 | 110 | 22 | 30 | 11.6 | |
| 11305 | 25 | 62 | 17 | 19 | 5.4 | |
| 11306 | 30 | 72 | 19 | 22.5 | 6.8 | |
| 11307 | 35 | 80 | 21 | 26.5 | 8.5 | |
| 11308 | 40 | 90 | 23 | 33.8 | 11.2 | |
| 11310 | 50 | 110 | 27 | 43.6 | 14 | |
