W jaki sposób łożysko kulkowe zwykłe poprawia wydajność maszyny?

Podsumowanie artykułu: A Łożysko kulkowe zwykłeto jedno z najczęściej stosowanych łożysk tocznych do zastosowań wymagających płynnego obrotu, niezawodnego przenoszenia obciążenia, niskiego tarcia i długiej żywotności. Jednak wybór prawidłowego łożyska wymaga czegoś więcej niż tylko dopasowania średnicy wału. Kierunek obciążenia, prędkość, uszczelnienie, smarowanie, temperatura robocza, dokładność wymiarowa, hałas, warunki montażu i wymagania konserwacyjne mogą mieć wpływ na wydajność łożyska. W tym przewodniku wyjaśniono, jak działają łożyska kulkowe poprzeczne, jak wybrać odpowiednią konfigurację, jak uniknąć typowych awarii i w jaki sposób producenci tacy jakNingbo Demy (D&M) Bearings Co., Ltd.może obsługiwać wymagające zastosowania przemysłowe i OEM.

Spis treści

• Zarys artykułu
• Co to jest łożysko kulkowe zwykłe?
• Jak działa łożysko kulkowe poprzeczne?
• Jakie są główne komponenty?
• Jakie korzyści zapewnia?
• Jak wybrać odpowiednie łożysko?
• Jak uszczelnienia łożysk wpływają na wydajność?
• Jak należy oceniać obciążenie i prędkość?
• Jak smarowanie wpływa na trwałość łożyska?
• Jak można zapobiec problemom z instalacją?
• Jak można ograniczyć częste awarie łożysk?
• Gdzie stosuje się łożyska kulkowe poprzeczne?
• Dlaczego warto rozważyć Ningbo Demy (D&M) Bearings Co., Ltd.?
• Często zadawane pytania
• Wniosek

Zarys artykułu

1. Zrozumienie budowy i zasady działania łożysk kulkowych poprzecznych.
2. Zidentyfikować czynniki techniczne określające przydatność łożyska.
3. Porównaj wymagania dotyczące uszczelnienia, precyzji, obciążenia, prędkości i smarowania.
4. Rozpoznać praktyki instalacji i konserwacji, które pomagają zapobiegać przedwczesnym awariom.
5. Wybierz dostawcę łożysk w oparciu o wymagania aplikacji, a nie samą cenę.

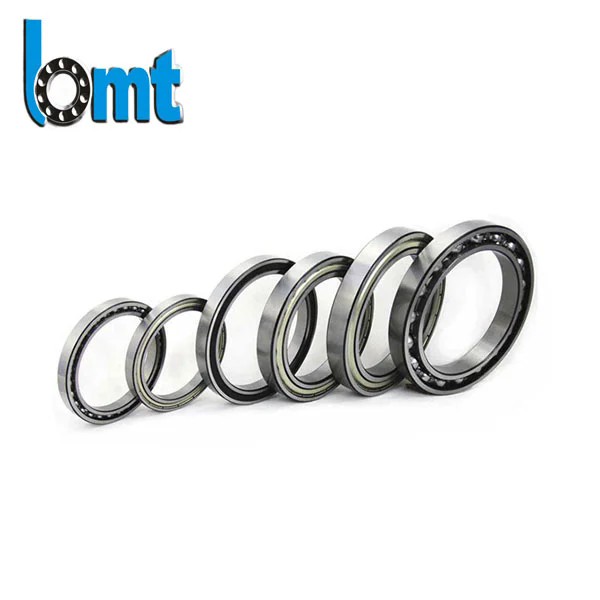

Co to jest łożysko kulkowe zwykłe?

A Łożysko kulkowe zwykłeto łożysko toczne zaprojektowane przede wszystkim do przenoszenia obciążeń promieniowych, a jednocześnie do przenoszenia obciążeń osiowych w obu kierunkach w odpowiednich warunkach pracy. Jego podstawowa konstrukcja składa się z pierścienia wewnętrznego, pierścienia zewnętrznego, kulek tocznych, koszyka oraz, w zależności od konfiguracji, osłon lub uszczelek.

Geometria bieżni została zaprojektowana ze stosunkowo głębokim rowkiem, który umożliwia kulkom utrzymywanie ciągłego kontaktu z bieżniami. To proste, ale skuteczne rozwiązanie zapewnia łożysku użyteczną kombinację niskiego tarcia, stabilności obrotowej, umiarkowanej nośności i wszechstronności.

Konstrukcje z głębokimi rowkami są dostępne w szerokim zakresie wymiarów i konfiguracji. Typowe serie obejmują 6000, 6200, 6300, 6700 i inne serie specjalistyczne lub specyficzne dla aplikacji. Odpowiednia seria zależy od dostępnej przestrzeni montażowej, średnicy wału, obciążenia promieniowego, prędkości i wymaganej żywotności.

Dla kupujących jedną z najważniejszych kwestii jest to, że łożysko o prawidłowych wymiarach nominalnych nie jest automatycznie łożyskiem właściwym dla danego zastosowania. Dwa łożyska o tej samej średnicy otworu mogą mieć znacząco różne wartości nośności, układy uszczelnień, wartości luzu, klasy precyzji i możliwości prędkości.

Jak działa łożysko kulkowe poprzeczne?

Zasada działania jest prosta. Kiedy wał się obraca, pierścień wewnętrzny obraca się wraz z nim, podczas gdy kulki toczą się pomiędzy bieżniami wewnętrzną i zewnętrzną. Klatka utrzymuje odpowiedni odstęp pomiędzy kulkami i pomaga kontrolować ich ruch.

Zamiast umożliwiać ślizganie się dwóch dużych metalowych powierzchni bezpośrednio po sobie, łożysko przekształca większość ruchu ślizgowego w ruch toczny. To znacznie zmniejsza tarcie i sprawia, że ​​ciągły obrót jest praktyczny.

Głęboka bieżnia pozwala również łożysku wytrzymać obciążenie większe niż czysto promieniowe. W zależności od geometrii łożyska i warunków zastosowania może ono przenosić siły osiowe działające wzdłuż wału w dowolnym kierunku.

Podczas pracy współdziała kilka czynników:

• Kontakt obrotowy:Zmniejsza tarcie w porównaniu z bezpośrednim kontaktem ślizgowym.
• Geometria bieżni:Prowadzi kulki i rozkłada obciążenia.
• Konstrukcja klatki:Utrzymuje odstęp kulek i przyczynia się do stabilnej pracy.
• Smar:Tworzy film ochronny pomiędzy stykającymi się powierzchniami.
• Uszczelnianie lub ekranowanie:Pomaga kontrolować zatrzymywanie i zanieczyszczenie smaru.
• Materiał i obróbka cieplna:Wpływ na odporność na zużycie, wytrzymałość zmęczeniową i żywotność.

Rezultatem jest kompaktowy komponent, który może obsługiwać ciągły obrót wału w silnikach, pompach, wentylatorach, przenośnikach, sprzęcie samochodowym, urządzeniach i wielu innych maszynach.

Jakie są główne komponenty?

Każdy komponent musi działać jako część kontrolowanego systemu. Wysokiej jakości bieżnia nie może zrekompensować nieprawidłowego montażu, nadmiernego napięcia wstępnego, nieodpowiedniego środka smarnego lub zanieczyszczeń dostających się do łożyska.

Jakie korzyści zapewnia?

Popularność łożysk kulkowych poprzecznych wynika z ich równowagi między wydajnością, dostępnością, zwartością i stosunkowo prostą instalacją.

• Niskie tarcie:Styk toczny pomaga zmniejszyć opór mechaniczny i wytwarzanie ciepła.
• Wysoka zdolność obrotowa:Odpowiednie konstrukcje mogą działać wydajnie przy stosunkowo dużych prędkościach.
• Wsparcie obciążenia promieniowego:Nadają się szczególnie do wałów przenoszących obciążenia promieniowe.
• Dwukierunkowa zdolność osiowa:Mogą przenosić siły osiowe w obu kierunkach w granicach swoich ograniczeń projektowych.
• Kompaktowa konstrukcja:Standardowe konstrukcje z głębokimi rowkami zapewniają znaczną wydajność bez nadmiernej przestrzeni montażowej.
• Wiele opcji uszczelnienia:Otwarte, ekranowane i uszczelnione konfiguracje umożliwiają dostosowanie do różnych środowisk.
• Szeroki wybór rozmiarów:Dla wielu konstrukcji sprzętu dostępne są opcje serii metrycznej i calowej.
• Prosta konserwacja:Wiele uszczelnionych wersji jest dostarczanych ze smarem nałożonym fabrycznie i wymaga minimalnego rutynowego smarowania.

Te cechy sprawiają, że łożyska zwykłe są szczególnie przydatne, gdy projektanci sprzętu potrzebują niezawodnego łożyska ogólnego przeznaczenia, a nie wysoce specjalistycznego układu.

Jak wybrać odpowiednie łożysko?

Prawidłowy dobór rozpoczyna się od zastosowania, a nie od numeru łożyska. Zespół zakupowy powinien zebrać wymagania operacyjne przed złożeniem wniosku o wycenę.

W przypadku odbiorców przemysłowych najbardziej niezawodnym podejściem jest dostarczenie dostawcy pełnych danych eksploatacyjnych, a nie zamawianie wyłącznie na podstawie poprzedniego numeru łożyska. Daje to producentowi możliwość sprawdzenia proponowanej konfiguracji.

Jak uszczelnienia łożysk wpływają na wydajność?

Uszczelnienie jest jedną z najczęściej pomijanych decyzji przy wyborze. Niewłaściwa konfiguracja uszczelnienia może spowodować nadmierne ryzyko zanieczyszczenia lub niepotrzebne tarcie.

• Otwarte łożyska:Odpowiednie, gdy łożysko jest zamontowane w czystym, chronionym zespole z niezależnym układem smarowania.
• Łożyska w osłonie metalowej:Powszechnie identyfikowane za pomocą oznaczeń takich jak ZZ lub 2Z. Osłony pomagają ograniczyć przedostawanie się stosunkowo lekkich zanieczyszczeń, zachowując ogólnie dobre właściwości obrotowe.
• Łożyska uszczelnione gumą:Konfiguracje takie jak 2RS są powszechnie wybierane, gdy wymagana jest lepsza ochrona przed kurzem i wilgocią.
• Konstrukcje z uszczelnieniem kontaktowym:Przydatne, gdy wyższy priorytet ma odporność na zanieczyszczenia, chociaż kontakt uszczelnienia może wpływać na tarcie i dopuszczalną prędkość.

W przypadku szybkiego silnika pracującego w czystej obudowie priorytetem może być niskie tarcie i wytwarzanie ciepła. Zamiast tego maszyna zewnętrzna narażona na kurz i wilgoć może wymagać silniejszej ochrony przed zanieczyszczeniami. Dlatego nie istnieje uniwersalnie najlepszy układ uszczelniający.

Jak należy oceniać obciążenie i prędkość?

Obciążenie i prędkość należy rozpatrywać łącznie. Łożysko pracujące z niewielką prędkością i pod umiarkowanym obciążeniem może mieć zupełnie inne wymagania niż łożysko pracujące stale z dużą prędkością.

Thenośność dynamicznajest ważne przy ocenie trwałości zmęczeniowej łożyska pod obciążeniem obrotowym. Theobciążenie statycznestaje się szczególnie istotne, gdy łożysko poddawane jest dużym obciążeniom stacjonarnym, obciążeniom udarowym lub innym warunkom, które mogą powodować nadmierne i trwałe odkształcenie w punktach styku.

W przypadku maszyny wirującej kupujący powinni określić:

• Ciągłe obciążenie promieniowe
• Szczytowe obciążenie promieniowe
• Obciążenie osiowe i jego kierunek
• Robocze obroty
• Częstotliwość start-stop
• Warunki wstrząsów i wibracji
• Przewidywane godziny pracy
• Wymagana niezawodność i częstotliwość konserwacji

Ważne jest również, aby nie wybierać łożyska tylko dlatego, że jego maksymalna prędkość wydaje się wyższa niż prędkość nominalna maszyny. Rodzaj smaru, tarcie uszczelnienia, luz wewnętrzny, konstrukcja koszyka, temperatura i warunki montażu mogą mieć wpływ na rzeczywistą wydajność roboczą.

Jak smarowanie wpływa na trwałość łożyska?

Smarowanie tworzy warstwę ochronną pomiędzy powierzchniami tocznymi i bieżniami, pomagając zmniejszyć tarcie, zużycie i ciepło. Nieodpowiednie smarowanie może przyspieszyć uszkodzenie powierzchni, natomiast nadmierny lub nieodpowiedni smar może również powodować problemy.

Wybierając smar lub olej, należy wziąć pod uwagę:

• Temperatura robocza
• Prędkość obrotowa
• Oczekiwane obciążenie
• Zanieczyszczenie środowiska
• Wymagany okres dosmarowywania
• Kompatybilność z istniejącymi smarami
• Zalecenia producenta

Łożyska uszczelnione są często korzystne tam, gdzie rutynowe smarowanie jest trudne, ponieważ łożysko może być zasilane odpowiednią ilością smaru. Jednakże smar musi nadal być zgodny z oczekiwaną temperaturą i zakresem prędkości.

Więcej smaru niekoniecznie znaczy lepiej. Przepełnienie może zwiększyć ubijanie, podnieść temperaturę roboczą i zwiększyć opór. Smarowanie należy zatem traktować raczej jako parametr inżynieryjny niż zwykłe zadanie konserwacyjne.

Jak można zapobiec problemom z instalacją?

Nawet łożysko wysokiej jakości może ulec przedwczesnej awarii, jeśli praktyki montażowe są niewłaściwe. Wiele problemów z łożyskami ma swoje źródło w sile montażowej, zanieczyszczeniu, niewspółosiowości wału, nieprawidłowym pasowaniu lub uszkodzeniu uszczelek.

1. Oczyść miejsce pracy.Trzymaj brud, cząsteczki metalu, wilgoć i inne zanieczyszczenia z dala od łożyska.
2. Sprawdź wał i obudowę.Przed montażem sprawdź wymiary, stan powierzchni, zadziory i uszkodzenia.
3. Zastosuj odpowiednią siłę mocowania.Siłę montażową należy przyłożyć do odpowiedniego pierścienia, a nie przenosić ją na elementy toczne.
4. Unikaj uszkodzeń spowodowanych uderzeniami.Bezpośrednie uderzanie młotkiem w pierścienie łożyskowe lub uszczelki może spowodować ukryte defekty.
5. Sprawdź wyrównanie.Nadmierna niewspółosiowość może zwiększyć wibracje, temperaturę i naprężenia bieżni.
6. Sprawdź obrót po instalacji.Zespół powinien obracać się płynnie, bez nietypowego oporu i hałasu.
7. Postępuj zgodnie z wymaganiami producenta sprzętu dotyczącymi dopasowania.Tolerancje wału i obudowy powinny odpowiadać rzeczywistym warunkom pracy.

W środowiskach produkcyjnych standaryzowane procedury instalacyjne są cenne, ponieważ zmniejszają różnice między operatorami i partiami produkcyjnymi.

Jak można ograniczyć częste awarie łożysk?

Przydatną zasadą rozwiązywania problemów jest sprawdzenie całego układu łożysk, zamiast natychmiastowego obwiniania samego łożyska. Geometria wału, stan oprawy, smarowanie, osiowanie maszyny, obciążenia i środowisko pracy – wszystko to wpływa na zachowanie łożyska.

Gdzie stosuje się łożyska kulkowe poprzeczne?

Wszechstronność łożysk kulkowych poprzecznych wyjaśnia, dlaczego pojawiają się one w tak wielu układach mechanicznych. Typowe zastosowania obejmują:

• Silniki elektryczne:Podparcie wałów wirnika przy jednoczesnym zachowaniu płynnego i cichego obrotu.
• Pompy przemysłowe:Podparcie wałów obrotowych w ciągłych warunkach pracy.
• Wentylatory i dmuchawy:Zapewnia wsparcie o niskim współczynniku tarcia dla szybko obracających się elementów.
• Skrzynie biegów:Podpieranie wałów i przekładni przy jednoczesnym przenoszeniu połączonych sił promieniowych i osiowych w ramach nośności łożyska.
• Systemy przenośnikowe:Podparcie obracających się rolek i elementów napędowych.
• Systemy samochodowe:Stosowany w wybranych zespołach pomocniczych, przekładniowych, elektrycznych i obrotowych.
• Sprzęt AGD:Wspieranie silników kompaktowych i mechanizmów obrotowych.
• Maszyny rolnicze:Stosowany w sprzęcie, w którym wymagane jest niezawodne wsparcie obrotowe.
• Sprzęt automatyki:Nadaje się do wielu kompaktowych i stale obracających się mechanizmów.

Dokładna konfiguracja łożyska powinna być zawsze dopasowana do rzeczywistej prędkości, obciążenia, środowiska i wymagań wymiarowych aplikacji.

Dlaczego warto rozważyć Ningbo Demy (D&M) Bearings Co., Ltd.?

Ningbo Demy (D&M) Bearings Co., Ltd.dostarcza rozwiązania łożyskowe dla klientów wymagających stałych wymiarów, niezawodnych osiągów obrotowych i konfiguracji dostosowanych do konkretnego zastosowania. Asortyment produktów obejmuje łożyska kulkowe poprzeczne przeznaczone do zastosowań w maszynach przemysłowych, silnikach, pompach, układach samochodowych i innym sprzęcie obrotowym.

Dla nabywców międzynarodowych możliwości dostawcy mają znaczenie, ponieważ zakup łożysk nie polega po prostu na zakupie znormalizowanego elementu metalowego. Spójna produkcja, kontrola wymiarowa, odpowiedni dobór materiałów, procedury kontroli, opakowanie i niezawodność dostaw mogą mieć wpływ na całkowity koszt posiadania.

Oceniając dostawcę, należy wziąć pod uwagę następujące kwestie:

• Czy producent może zapewnić wymagane serie i wymiary łożysk
• Czy wymagania dotyczące materiałów i obróbki cieplnej są jasno kontrolowane
• Czy stale sprawdzane są parametry wymiarowe i eksploatacyjne
• Czy opcje uszczelnienia i smarowania pasują do danego zastosowania
• Niezależnie od tego, czy można omówić wymagania OEM lub niestandardowe
• Czy opakowanie chroni łożyska podczas transportu międzynarodowego
• Czy można dostarczyć informacje techniczne przed zakupem hurtowym
• Czy dostawca może utrzymać stałą jakość w przypadku powtarzających się zamówień

Czynniki te stają się szczególnie ważne, gdy łożyska są stosowane w sprzęcie produkcyjnym, gdzie nieoczekiwane przestoje mogą kosztować znacznie więcej niż początkowa cena komponentu.

Co kupujący powinni potwierdzić przed złożeniem zamówienia?

Przed złożeniem zamówienia przygotuj zwięzłą specyfikację techniczną. Pomaga to uniknąć nieporozumień pomiędzy producentem sprzętu, zespołem inżynierów, działem zakupów i dostawcą łożysk.

1. Oznaczenie łożyska lub wymagane wymiary
2. Wymiary wału i obudowy
3. Informacje o obciążeniu promieniowym i osiowym
4. Normalna i maksymalna prędkość obrotowa
5. Zakres temperatur pracy
6. Warunki środowiskowe
7. Preferowana konfiguracja uszczelnienia lub osłony
8. Wymagania dotyczące smarowania
9. Wymagania dotyczące precyzji lub prześwitu
10. Wymagana ilość i harmonogram dostaw
11. Wymagania dotyczące pakowania i eksportu

Jeśli dokładny numer łożyska nie jest znany, podanie parametrów roboczych jest często bardziej przydatne niż zgadywanie modelu. Wykwalifikowany producent może następnie ocenić dostępne opcje w porównaniu z rzeczywistym zastosowaniem.

Często zadawane pytania

Jaki jest główny cel łożyska kulkowego poprzecznego?

Jego głównym celem jest wspieranie obracających się wałów przy jednoczesnym zmniejszeniu tarcia. Jest przeznaczony głównie do obciążeń promieniowych, ale w swoich granicach roboczych może również przenosić obciążenia osiowe w obu kierunkach.

Czy łożyska kulkowe poprzeczne nadają się do zastosowań wymagających dużych prędkości?

Wiele z nich nadaje się do zastosowań wymagających stosunkowo dużych prędkości, ale dopuszczalna prędkość zależy od rozmiaru łożyska, konstrukcji wewnętrznej, smarowania, konfiguracji uszczelnienia, precyzji, temperatury i warunków montażu. Uszczelnione łożysko może mieć inną praktyczną prędkość niż równoważne łożysko otwarte.

Jaka jest różnica pomiędzy łożyskiem 2RS i ZZ?

Konfiguracja 2RS zazwyczaj wykorzystuje uszczelki gumowe, podczas gdy ZZ lub 2Z zazwyczaj oznaczają metalowe osłony. Uszczelki gumowe zazwyczaj zapewniają silniejszą ochronę przed kurzem i wilgocią, podczas gdy osłony metalowe mogą zapewniać mniejsze tarcie i dobrą wydajność w czystszym środowisku.

Czy łożysko kulkowe zwykłe może przenosić obciążenia osiowe?

Tak. Łożyska kulkowe poprzeczne mogą przenosić obciążenia osiowe w obu kierunkach. Jednakże ich nośność osiowa jest ograniczona geometrią łożyska i warunkami pracy, dlatego zastosowania ze znacznymi obciążeniami wzdłużnymi mogą wymagać innego układu łożysk.

Jak określić prawidłowy rozmiar łożyska?

Zacznij od średnicy wału, dostępnych wymiarów obudowy, wymaganej nośności, prędkości obrotowej, temperatury pracy i warunków środowiskowych. Jeżeli zastosowanie jest wymagające, należy podać te parametry producentowi łożyska, zamiast wybierać model wyłącznie na podstawie rozmiaru średnicy otworu.

Dlaczego łożysko hałasuje?

Możliwe przyczyny to zanieczyszczenie, niewystarczające lub nadmierne smarowanie, uszkodzenie bieżni, nieprawidłowy montaż, niewspółosiowość, nadmierny luz lub nieodpowiednie warunki pracy. Hałas należy badać łącznie z danymi dotyczącymi wibracji, temperatury, montażu i smarowania.

Jak długo może wytrzymać łożysko kulkowe poprzeczne?

Nie ma jednej wartości okresu użytkowania mającej zastosowanie do każdego zastosowania. Żywotność łożyska zależy od obciążenia, prędkości, smarowania, zanieczyszczenia, materiału, temperatury roboczej, jakości montażu i konserwacji. Właściwy dobór i montaż mogą znacznie poprawić niezawodność działania.

Czy uszczelnione łożyska są bezobsługowe?

Łożyska uszczelnione mogą znacznie zmniejszyć wymagania dotyczące rutynowego smarowania, ale nie należy ich uważać za odporne na awarie. Warunki pracy, jakość instalacji, zanieczyszczenie, temperatura i obciążenie maszyny nadal wymagają kontroli.

Wniosek

A Łożysko kulkowe zwykłemoże być stosunkowo kompaktowym elementem maszyny, ale jego wybór może mieć duży wpływ na niezawodność sprzętu. Właściwe łożysko powinno pasować do całego zastosowania, w tym obciążenia, prędkości, temperatury, środowiska, uszczelnienia, smarowania, wymagań wymiarowych i oczekiwanej żywotności.

W przypadku standardowych urządzeń obrotowych konstrukcje z głębokimi rowkami zapewniają doskonałą równowagę niskiego tarcia, przenoszenia obciążeń, zwartej konstrukcji i elastyczności zastosowań. Jednak osiągnięcie niezawodnego działania wymaga czegoś więcej niż tylko wybrania znanego numeru łożyska. Prawidłowe pasowanie, czysty montaż, odpowiednie smarowanie, właściwe uszczelnienie i regularne monitorowanie stanu są równie ważne.

W przypadku producentów OEM, dystrybutorów, zespołów konserwacyjnych i producentów sprzętu przemysłowego współpraca z doświadczonym dostawcą łożysk może uprościć specyfikację i zmniejszyć ryzyko niespójnego działania komponentów.Ningbo Demy (D&M) Bearings Co., Ltd.może wspierać klientów poszukujących niezawodnych rozwiązań w zakresie łożysk kulkowych zwykłych do różnych maszyn i warunków pracy.

Potrzebujesz pomocy w wyborze odpowiedniego łożyska kulkowego zwykłego do swojego sprzętu?Podziel się rozmiarem łożyska, obciążeniem, prędkością, środowiskiem pracy i wymaganiami dotyczącymi aplikacji z firmą Ningbo Demy (D&M) Bearings Co., Ltd. w celu znalezienia odpowiedniego rozwiązania.Skontaktuj się z namijuż dziś, aby omówić wymagania dotyczące łożysk i zaproponować niezawodne rozwiązanie w zakresie dostaw.
