Rolki gąsienic typu jarzmowego

Rolki gąsienic typu Yoke to specjalistyczne łożyska z obudową w kształcie jarzma, przeznaczone do ruchu orbitalnego lub wspierania liniowego w układach gąsienicowych. Są szeroko stosowane w maszynach pakujących, automatyce przemysłowej i sprzęcie do transportu materiałów. Obrotowy pierścień zewnętrzny ma koronowaną lub cylindryczną powierzchnię, połączoną z znajdującymi się wewnątrz elementami tocznymi, dzięki czemu mogą one przenosić obciążenia promieniowe i okazjonalny nacisk osiowy w różnych środowiskach pracy.

Wyślij zapytanie

Opis produktu

Z czego wykonany jest ten produkt

Rolki gąsienicowe typu jarzmowego składają się z jarzma w kształcie litery U (z otworami montażowymi do montażu na stałe), pierścienia zewnętrznego, który obraca się wokół centralnego wału i elementów tocznych – zwykle są to rolki igiełkowe. Większość modeli zawiera uszczelki zapobiegające przedostawaniu się brudu, gruzu lub wody, co jest korzystne zarówno w przypadku ustawień wewnętrznych, jak i zewnętrznych.

Jarzmo, zwykle wykonane z kutej stali, jest poddawane obróbce w celu zwiększenia wytrzymałości konstrukcyjnej, a pierścień zewnętrzny jest utwardzany, aby wytrzymać zużycie spowodowane kontaktem z szynami prowadzącymi lub gąsienicami. Z obserwacji terenowych wynika, że konstrukcja ta umożliwia stabilny montaż i stałą wydajność w zastosowaniach, w których komponenty poruszają się po wcześniej określonych ścieżkach.

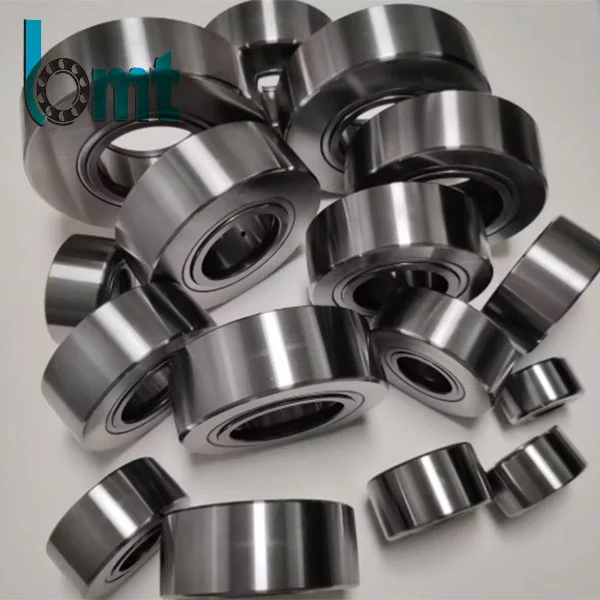

Yoke Type Track Rollers

Parametry techniczne

		Rolki gąsienicowe typu jarzmowego: seria LR
	Wymiary (mm)				Podstawowe obciążenia
Oznaczenie	D	d	C	min.	dyn. Cr w KN	statystyka Cor w KN
LR50/5NPPU	17	5	7	0.2	1.69	0.94
LR50/6NPPU	19	6	9	0.3	2.7	1.37
LR50/7NPPU	22	7	10	0.3	3.3	1.7
LR50/8NPPU	24	8	11	0.3	4.3	2.39
LR5000 KDD	28	10	12	0.3	4.75	2.85
LR5000 KDDU	28	10	12	0.3	4.75	2.85
LR5000 elektrownia jądrowa	28	10	12	0.3	4.75	2.85
LR5000 NPU	28	10	12	0.3	4.75	2.85
LR5001 KDD	30	12	12	0.3	5.1	3.1
LR5001 KDDU	30	12	12	0.3	5.1	3.1
LR5001 elektrownia jądrowa	30	12	12	0.3	5.1	3.1
LR5001NPPU	30	12	12	0.3	5.1	3.1
LR5200 KDD	32	10	14	0.6	6.8	4.1
LR5200 KDDU	32	10	14	0.6	6.8	4.1
LR5200 elektrownia jądrowa	32	10	14	0.6	6.8	4.1
LR5200NPPU	32	10	14	0.6	6.8	4.1
LR5002 KDD	35	15	13	0.3	6.5	4.15
LR5002 KDDU	35	15	13	0.3	6.5	4.15
LR5002 elektrownia jądrowa	35	15	13	0.3	6.5	4.15
NPU LR5002	35	15	13	0.3	6.5	4.15
LR5201 KDD	35	12	15.9	0.6	8.7	5.2
LR5201 KDDU	35	12	15.9	0.6	8.7	5.2
LR5201 elektrownia jądrowa	35	12	15.9	0.6	8.7	5.2
LR5201 NPU	35	12	15.9	0.6	8.7	5.2
LR5003 KDD	40	17	14	0.3	7.8	5.3
LR5003 KDDU	40	17	14	0.3	7.8	5.3
LR5003 elektrownia jądrowa	40	17	14	0.3	7.8	5.3
LR5003 NPU	40	17	14	0.3	7.8	5.3
LR5202 KDD	40	15	15.9	0.6	10	6.3
LR5202 KDDU	40	15	15.9	0.6	10	6.3
LR5202 elektrownia jądrowa	40	15	15.9	0.6	10	6.3
LZ5202 NPU	40	15	15.9	0.6	10	6.3
LR5004 KDD	47	20	16	0.6	11.7	7.7
LR5004 KDDU	47	20	16	0.6	11.7	7.7
LR5004 NPD	47	20	16	0.6	11.7	7.7
LR5004 NPU	47	20	16	0.6	11.7	7.7
LR5203 KDD	47	17	17.5	0.6	12.8	8.4
LR5203 KDDU	47	17	17.5	0.6	12.8	8.4
LR5203 elektrownia jądrowa	47	17	17.5	0.6	12.8	8.4
Lr5203 NPU	47	17	17.5	0.6	12.8	8.4
LR5005 KDD	52	25	16	0.6	11.8	8.2
LR5005 KDDU	52	25	16	0.6	11.8	8.2
LR5005 elektrownia jądrowa	52	25	16	0.6	11.8	8.2
LR5005NPPU	52	25	16	0.6	11.8	8.2
LR5204 KDD	52	20	20.6	1	16.1	10.7
LR5204 KDDU	52	20	20.6	1	16.1	10.7
LR5204 elektrownia jądrowa	52	20	20.6	1	16.1	10.7
LR5204NPPU	52	20	20.6	1	16.1	10.7
LR5303 KDD	52	17	22.2	1	17.5	11.3
LR5303 KDDU	52	17	22.2	1	17.5	11.3
LR5303 elektrownia jądrowa	52	17	22.2	1	17.5	11.3
LR5303 NPU	52	17	22.2	1	17.5	11.3
LR5006 KDD	62	30	19	1	16.1	11.9
LR5006 KDDU	62	30	19	1	16.1	11.9
LR5006 elektrownia jądrowa	62	30	19	1	16.1	11.9
LR5006NPPU	62	30	19	1	16.1	11.9
LR5205 KDD	62	25	20.6	1	18.8	13.2
LR5205 KDDU	62	25	20.6	1	18.8	13.2
LR5205 elektrownia jądrowa	62	25	20.6	1	18.8	13.2
LZ5205 nprp	62	25	20.6	1	18.8	13.2
LR5304 KDD	62	20	22.2	1.1	21.5	14.8
LR5304 KDDU	62	20	22.2	1.1	21.5	14.8
LR5304 elektrownia jądrowa	62	20	22.2	1.1	21.5	14.8
LR5304 NPU	62	20	22.2	1.1	21.5	14.8
LR5007 KDD	68	35	20	1	17.8	13.3
LR5007 KDDU	68	35	20	1	17.8	13.3
LR5007 elektrownia jądrowa	68	35	20	1	17.8	13.3
LR5007NPPU	68	35	20	1	17.8	13.3
LR5206 KDD	72	30	23.8	1	25	18
LR5206 KDDU	72	30	23.8	1	25	18
LR5206 elektrownia jądrowa	72	30	23.8	1	25	18
LR5206NPPU	72	30	23.8	1	25	18
LR5305 KDD	72	25	25.4	1.1	28	19.9
LR5305 KDDU	72	25	25.4	1.1	28	19.9
LR5305 elektrownia jądrowa	72	25	25.4	1.1	28	19.9
LR5305 NPU	72	25	25.4	1.1	28	19.9
LR5207 KDD	80	35	27	1.1	31	22.8
LR5207 KDDU	80	35	27	1.1	31	22.8
LR5207 elektrownia jądrowa	80	35	27	1.1	31	22.8
NPU Lr5207	80	35	27	1.1	31	22.8
LR5306 KDD	80	30	30.2	1.1	35.5	25.5
LR5306 KDDU	80	30	30.2	1.1	35.5	25.5
LR5306 elektrownia jądrowa	80	30	30.2	1.1	35.5	25.5
NPU Lr5306	80	30	30.2	1.1	35.5	25.5
LR5208 KDD	85	40	30.2	1.1	35	26
LR5208 KDDU	85	40	30.2	1.1	35	26
LR5208 elektrownia jądrowa	85	40	30.2	1.1	35	26
LR5208 NPU	85	40	30.2	1.1	35	26
LR5307 KDD	90	35	34.9	1.5	44	32.5
LR5307 KDDU	90	35	34.9	1.5	44	32.5
LR5307 elektrownia jądrowa	90	35	34.9	1.5	44	32.5
Lr5307 nppu	90	35	34.9	1.5	44	32.5
LR5308 KDD	100	40	36.5	1.5	54	40.5
LR5308 KDDU	100	40	36.5	1.5	54	40.5
LR5308 elektrownia jądrowa	100	40	36.5	1.5	54	40.5
Lr5308 nppu	100	40	36.5	1.5	54	40.5

Rolki gąsienic typu jarzmowego:
NATV, NATR
	Rozmiar (mm)
model	d	d2	D	B	C
NATV5 PP	5	12	16	12	11
NATR 5 pp	5	12	16	12	11
NATV 6 pp	6	14	19	12	11
NATR 6 pp	6	14	19	12	11
NATV8 pp	8	19	24	15	14
NATR 8 pp	8	19	24	15	14
NATV 10 pp	10	23	30	15	14
NATR 10 pp	10	23	30	15	14
NATV 12 pp	12	25	32	15	14
NATR 12 PP	12	25	32	15	14
NATV 15 pp	15	27	35	19	18
NATR 15 pp	15	27	35	19	18
NATV 17 pp	17	32	40	21	20
NATR 17 pp	17	32	40	21	20
NATV 20 pp	20	37	47	25	24
NATR 20 pp	20	37	47	25	24
NATV 25 pp	25	42	52	25	24
NATR 25 pp	25	42	52	25	24
NATV 30 os	30	51	62	29	28
NATR 30 pp	30	51	62	29	28
NATV 35 pp	35	58	72	29	28
NATR 35 pp	35	58	72	29	28
NATV 40 pp	40	66	80	32	30
NATR 40 pp	40	66	80	32	30
NATV 45 pp	45	72	85	32	30
NATR 45 pp	45	72	85	32	30
NATV 50 os	50	76	90	32	30
NATR 50 pp	50	76	90	32	30

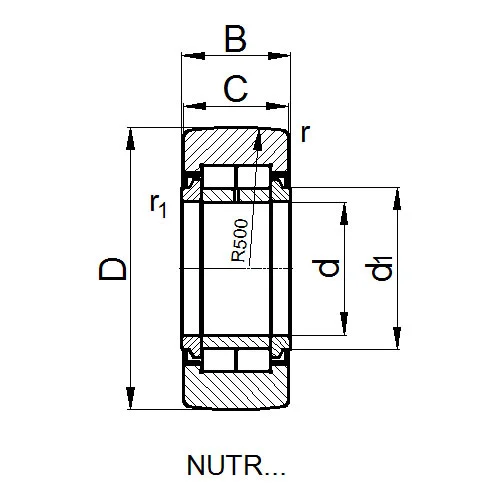

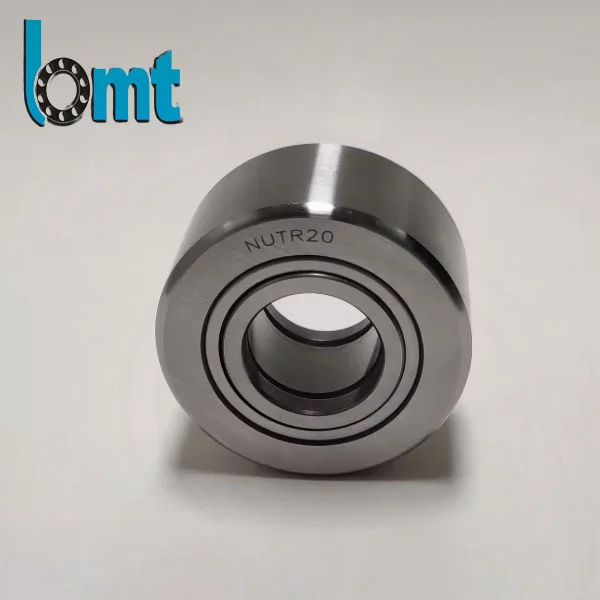

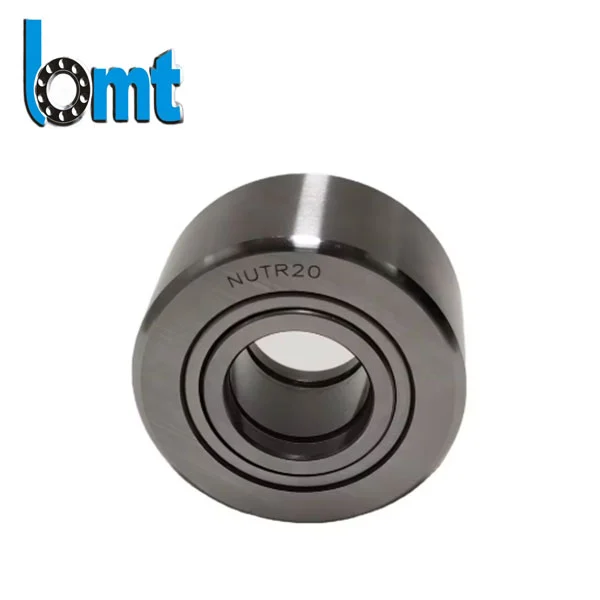

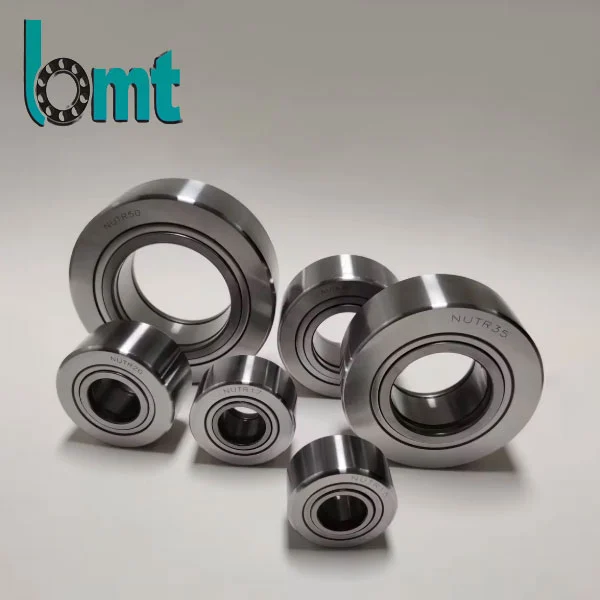

NUTR PWTR
	Wymiary (mm)							Podstawowe obciążenia
Oznaczenie	D	d	B	C	d1	min.	r1 min.	dyn. Cr KN	statystyka Kor KN	Dla permKN	Dla permKN
ŻYWIENIE15	35	15	19	18	20	0.6	0.3	15	16.8	8.6	16.8
PWTR15-2RS	35	15	19	18	20	0.6	0.3	11.6	11.3	9.4	11.3
NUTR17	40	17	21	20	22	1	0.5	18.4	22.6	13.1	22.6
PWTR17-2RS	40	17	21	20	22	1	0.5	13.2	13.8	13.8	13.8
NUTR1542	42	15	19	18	20	0.6	0.3	18.1	21.9	21.9	21.9
PWTR1542-2RS	42	15	19	18	20	0.6	0.3	13.5	14.1	14.1	14.1
NUTR1747	47	17	21	20	22	1	0.5	21.3	28	28	28
PWTR1747-2RS	47	17	21	20	22	1	0.5	14.8	16.4	16.4	16.4
NUTR20	47	20	25	24	27	1	0.5	28	35	16.4	33
PWTR20-2RS	47	20	25	24	27	1	0.5	23.2	25.5	18.3	25.5
NUTR2052	52	20	25	24	27	1	0.5	31.5	41	38.5	41
PWTR2052-2RS	52	20	25	24	27	1	0.5	25.5	29.5	29.5	29.5
NUTR25	52	25	25	24	31	1	0.5	29	37.5	17.3	34.5
PWTR25-2RS	52	25	25	24	31	1	0.5	24.2	28	19.3	28
NUTR2562	62	25	25	24	31	1	0.5	35.5	50	50	50
PWTR2562-2RS	62	25	25	24	31	1	0.5	29	36	36	36
Nutr30	62	30	29	28	38	1	0.5	40	50	23.5	46.5
PWTR30-2RS	62	30	29	28	38	1	0.5	35	39.5	25.5	39.5
NUTR3072	72	30	29	28	38	1	0.5	47.5	64	64	64
PWTR3072-2RS	72	30	29	28	38	1	0.5	41	49	49	49
NUTR35	72	35	29	28	44	1.1	0.6	44.5	60	32	60
PWTR35-2RS	72	35	29	28	44	1.1	0.6	38.5	46.5	34.5	46.5
NUTR3580	80	35	29	28	44	1.1	0.6	51	72	72	72
PWTR3580-2RS	80	35	29	28	44	1.1	0.6	43.5	55	55	55
NUTR40	80	40	32	30	50.5	1.1	0.6	55	75	30.5	60
PWTR40-2RS	80	40	32	30	50.5	1.1	0.6	44.5	53	35	53
NUTR45	85	45	32	30	55.2	1.1	0.6	56	78	31.5	61
PWTR45-2RS	85	45	32	30	55.2	1.1	0.6	45	55	36	55
NUTR4090	90	40	32	30	50.5	1.1	0.6	66	95	84	95
PWTR4090-2RS	90	40	32	30	50.5	1.1	0.6	52	66	66	66
NUTR50	90	50	32	30	59.8	1.1	0.6	57	81	32	62
PWTR50-2RS	90	50	32	30	59.8	1.1	0.6	45.5	57	37	57
NUTR45100	100	45	32	30	55.2	1.1	0.6	71	107	106	107
PWTR45100-2RS	100	45	32	30	55.2	1.1	0.6	56	74	74	74
NUTR50110	110	50	32	30	59.8	1.1	0.6	76	120	120	120
PWTR50110-2RS	110	50	32	30	59.8	1.1	0.6	59	82	82	82

Jakie korzyści zapewnia

• Nośność: Rolki gąsienic typu jarzmowego wytrzymują znaczne obciążenia promieniowe dzięki solidnej konstrukcji jarzma i zoptymalizowanemu rozmieszczeniu elementów tocznych. Dzięki temu nadają się do stosowania w urządzeniach takich jak pojazdy kierowane automatycznie (AGV) lub przenośniki na liniach montażowych, gdzie niezbędne jest niezawodne podparcie ciężaru.

•Elastyczny montaż: Jarzmo w kształcie litery U z wstępnie nawierconymi otworami upraszcza instalację. Użytkownicy tych rolek często zauważają, że konstrukcja przyspiesza procedury wymiany i montażu.

• Trwałość w każdych warunkach: Solidne uszczelki pomagają chronić elementy wewnętrzne przed zanieczyszczeniami, zmniejszając częstotliwość konserwacji w zapylonym lub wilgotnym środowisku. W środowiskach, w których materiały są używane na zewnątrz lub podczas przygotowywania żywności, ta jakość jest szczególnie ceniona.

Przypadki użycia w świecie rzeczywistym

• Obszar automatyki przemysłowej: W zrobotyzowanych stanowiskach spawalniczych rolki gąsienic typu Yoke kierują ruchem ramion robota wzdłuż torów liniowych, podtrzymując ciężar ramienia, zapewniając jednocześnie precyzyjne pozycjonowanie. Dzięki opiniom integratora systemów automatyki rolki te pomogły zagwarantować niezawodne działanie nawet podczas długich serii produkcyjnych.

•Przenoszenie materiałów: W systemach przenośników magazynowych rolki te podtrzymują ciężkie palety poruszające się po szynach prowadzących. Według producenta sprzętu logistycznego konstrukcja uszczelnienia rolek zmniejszyła wymagania dotyczące konserwacji w obiektach o dużym zapyleniu.

Nasze podejście do jakości

W BMT rozumiemy, że rolki gąsienic typu Yoke działają w różnorodnych i często wymagających warunkach, dlatego jakość pozostaje w centrum uwagi. Każdy wałek jest sprawdzany pod kątem twardości pierścienia zewnętrznego, funkcjonalności uszczelnienia i integralności strukturalnej jarzma. Kontrole te mają na celu zapewnienie, że produkt spełnia typowe wymagania eksploatacyjne w zamierzonych zastosowaniach.
