Łożyska kulkowe wahliwe serii 1300
BMT Bearings dostarcza łożyska kulkowe wahliwe serii 1300 przeznaczone do zastosowań, w których nie można całkowicie wyeliminować niewspółosiowości wałów, odchyłek montażowych lub ugięcia obudowy. Łożyska te są szeroko stosowane w silnikach elektrycznych, pompach, sprzęcie rolniczym i lekkich maszynach przemysłowych, które wymagają stabilnego obrotu i zmniejszonej częstotliwości konserwacji.
Wspieramy dostosowywanie OEM, masowe dostawy przemysłowe i rozwiązania w zakresie opakowań eksportowych dla dystrybutorów i producentów sprzętu.
Wspieramy dostosowywanie OEM, masowe dostawy przemysłowe i rozwiązania w zakresie opakowań eksportowych dla dystrybutorów i producentów sprzętu.

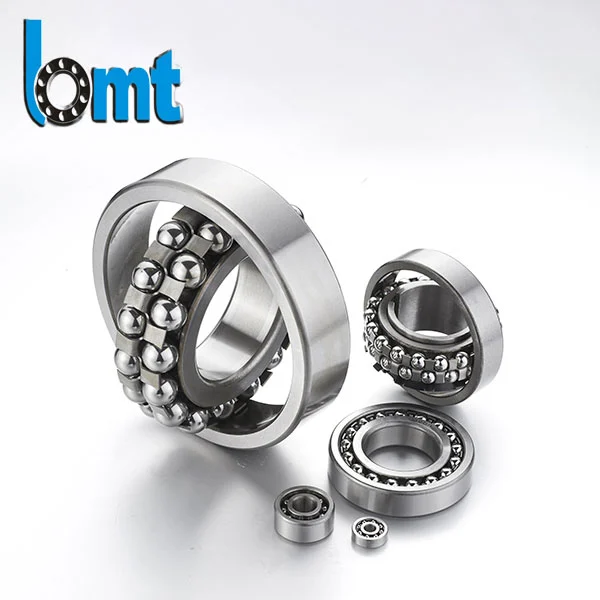

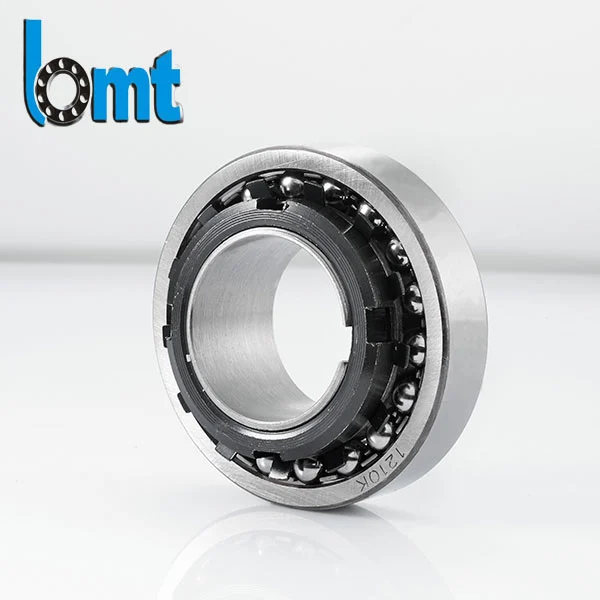

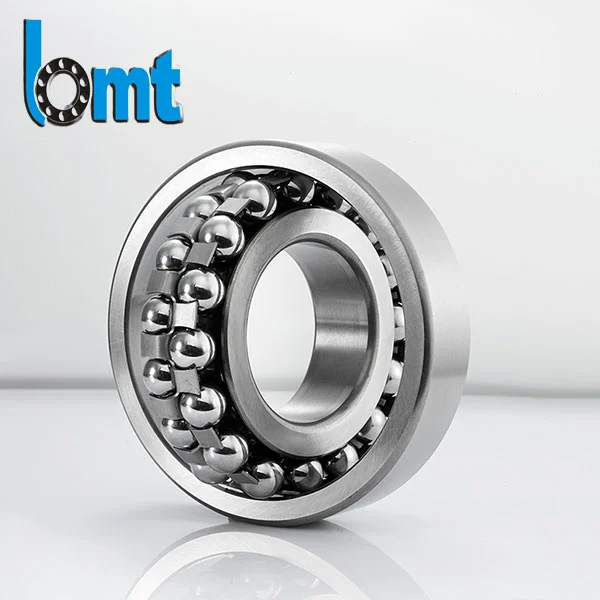

Łożysko kulkowe wahliwe serii 1300 ma sferyczną bieżnię zewnętrzną i dwurzędową strukturę kulkową, dzięki czemu pierścień wewnętrzny może regulować niewspółosiowość kątową podczas pracy.
Taka konstrukcja pomaga zmniejszyć obciążenie krawędzi i nietypowe naprężenia spowodowane błędami montażowymi lub ugięciem wału. W praktycznych zastosowaniach, takich jak układy silników lub zespoły pomp, pomaga to w utrzymaniu płynniejszych obrotów i bardziej stabilnych warunków pracy.
Każde łożysko jest produkowane przy użyciu wysokowęglowej stali łożyskowej chromowej (zwykle GCr15 lub równoważnych materiałów w zależności od specyfikacji) i poddawane obróbce cieplnej, precyzyjnemu szlifowaniu i automatycznym liniom montażowym.
Parametry techniczne
| Model łożyska | Wymiary (mm) | Podstawowe obciążenie znamionowe (kN) | Prędkość graniczna (obr/min) | Waga | ||||
| d | D | B | Kr | Kor | Smar | Olej | (kg) | |
| 1300 | 10 | 35 | 11 | 7.2 | 3.1 | 16 000 | 22 000 | 0.06 |
| 1301 | 12 | 37 | 12 | 8.1 | 3.6 | 15 000 | 20 000 | 0.07 |
| 1302 | 15 | 42 | 13 | 9.56 | 4.5 | 14 000 | 19 000 | 0.095 |
| 1303 | 17 | 47 | 14 | 11.2 | 5.8 | 13 000 | 18 000 | 0.125 |
| 1304 | 20 | 52 | 15 | 12.8 | 6.65 | 12 000 | 16 000 | 0.165 |
| 1305 | 25 | 62 | 17 | 17.5 | 9.8 | 10 000 | 14 000 | 0.26 |
| 1306 | 30 | 72 | 19 | 22 | 13.5 | 9 000 | 12 000 | 0.38 |
| 1307 | 35 | 80 | 21 | 26.5 | 17.5 | 8, 500 | 11 000 | 0.52 |
| 1308 | 40 | 90 | 23 | 32 | 21.8 | 8 000 | 10 000 | 0.72 |
| 1309 | 45 | 100 | 25 | 38.5 | 27.5 | 7, 200 | 9, 500 | 0.95 |
| 1310 | 50 | 110 | 27 | 45 | 33.2 | 6, 700 | 9 000 | 1.25 |
| 1311 | 55 | 120 | 29 | 52.5 | 40.5 | 6, 300 | 8, 500 | 1.6 |
| 1312 | 60 | 130 | 31 | 58 | 46.5 | 6000 | 8 000 | 1.95 |
| 1313 | 65 | 140 | 33 | 65.5 | 54 | 5600 | 7500 | 2.35 |
| 1314 | 70 | 150 | 35 | 72 | 61 | 5, 300 | 7 000 | 2.85 |
| 1315 | 75 | 160 | 37 | 80.5 | 70.5 | 5000 | 6, 700 | 3.4 |
| 1316 | 80 | 170 | 39 | 88 | 78 | 4, 800 | 6, 300 | 4 |
| 1317 | 85 | 180 | 41 | 96.5 | 88 | 4500 | 6000 | 4.65 |
| 1318 | 90 | 190 | 43 | 105 | 98.5 | 4, 200 | 5600 | 5.35 |
| 1319 | 95 | 200 | 45 | 115 | 110 | 4000 | 5, 300 | 6.15 |
| 1320 | 100 | 215 | 47 | 128 | 125 | 3, 800 | 5000 | 7.2 |
| 1321 | 105 | 225 | 49 | 138 | 138 | 3, 600 | 4, 800 | 8.3 |
| 1322 | 110 | 240 | 50 | 152 | 155 | 3, 400 | 4500 | 9.8 |
| 1324 | 120 | 260 | 55 | 175 | 185 | 3, 200 | 4, 200 | 12.5 |
| 1326 | 130 | 280 | 58 | 198 | 215 | 3000 | 4000 | 15.2 |
| 1328 | 140 | 300 | 62 | 225 | 250 | 2800 | 3, 600 | 18.5 |
| 1330 | 150 | 320 | 65 | 248 | 285 | 2600 | 3, 400 | 22 |
W przypadku specyficznych wymagań aplikacji lub niestandardowych rozwiązań prosimy o kontakt z naszym zespołem pomocy technicznej.
Funkcje inżynieryjne
1. Samonastawna konstrukcja zapewniająca tolerancję montażu
Sferyczna konstrukcja bieżni umożliwia ograniczoną regulację kątową pomiędzy wałem a obudową. Zmniejsza to wpływ błędów wyrównania powszechnie występujących w instalacjach terenowych.
2. Stabilna wydajność pracy w warunkach wibracji
Dwurzędowa konstrukcja rozkłada obciążenie bardziej równomiernie, poprawiając stabilność urządzeń narażonych na wibracje, takich jak pompy, przenośniki i maszyny rolnicze.
3. Niskie tarcie i kontrolowany wzrost temperatury
Precyzyjnie szlifowane bieżnie i kontrolowany luz wewnętrzny pomagają zmniejszyć straty tarcia, zapewniając bardziej stabilne zachowanie temperatury podczas ciągłej pracy.
4. Nadaje się do zastosowań ciągłych
Konstrukcja łożyska pozwala na długotrwałą pracę silników i napędów przemysłowych, gdzie przestoje są kosztowne, a okresy międzyobsługowe wydłużone.
5. Stała kontrola procesu produkcyjnego

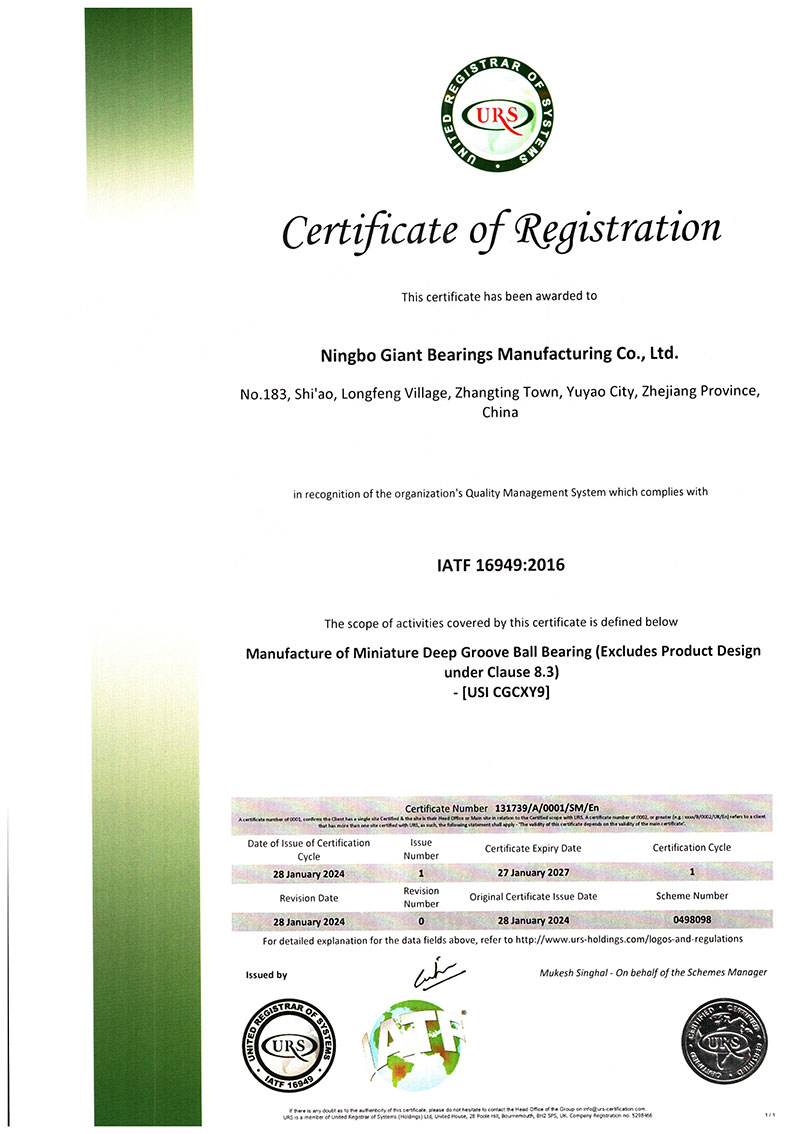

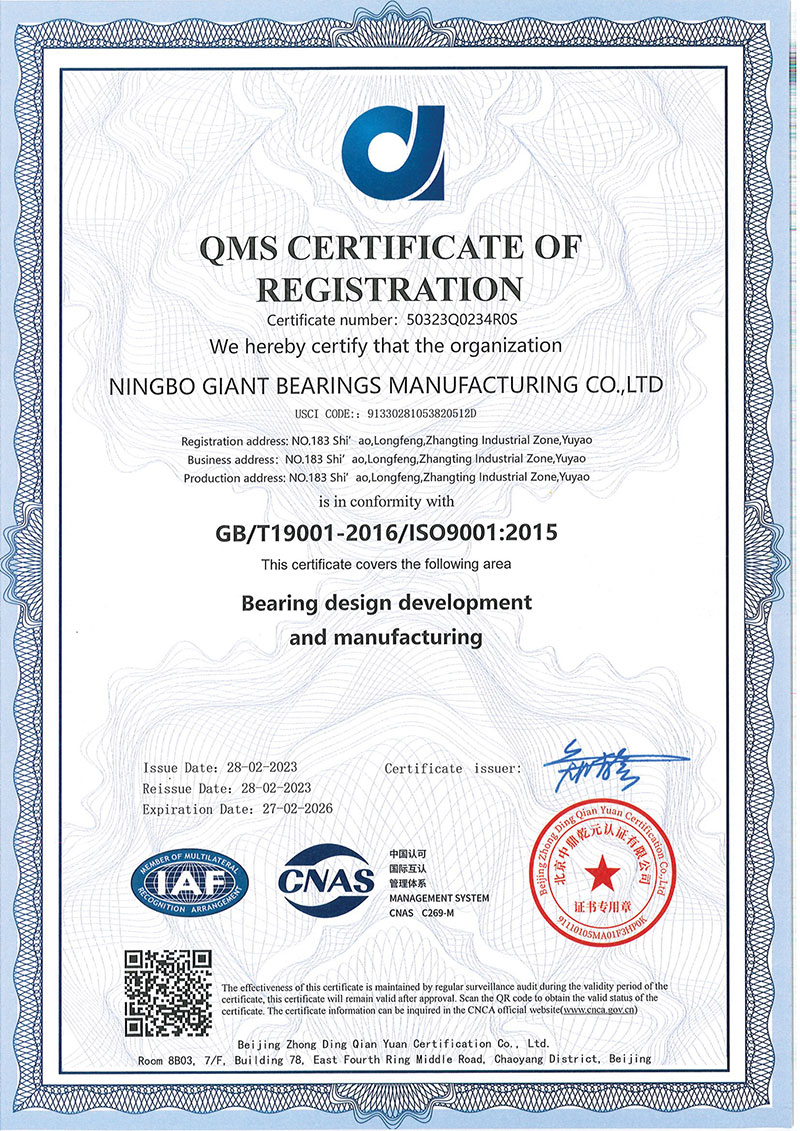

Produkcja odbywa się zgodnie z systemami zarządzania jakością ISO 9001 i IATF 16949, obejmującymi kontrolę materiałów, kontrolę wymiarów i weryfikację montażu końcowego.
Techniczne możliwości produkcyjne

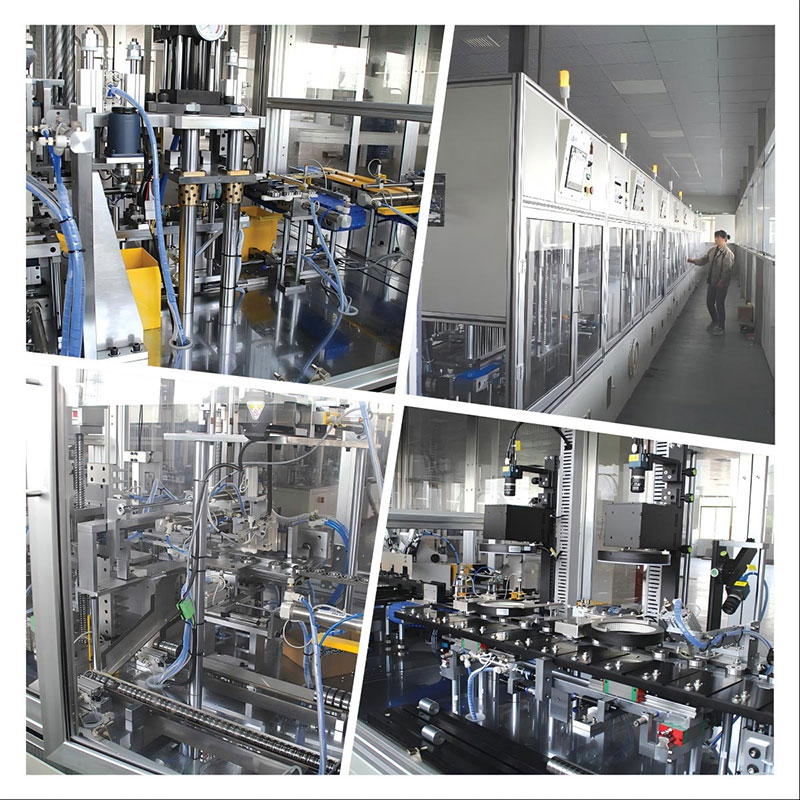

BMT Bearings produkuje wahliwe łożyska kulkowe serii 1300 w ramach standardowego procesu, który obejmuje:
- Badania spektralne surowców przed produkcją
- Obróbka cieplna z kontrolowaną twardością docelową
- Szlifowanie CNC bieżni wewnętrznych i zewnętrznych
- Automatyczny montaż z kontrolowanym napięciem wstępnym/luzem
- 100% kontrola kluczowych wymiarów przed pakowaniem
Elementy inspekcji obejmują zazwyczaj:
- Kontrola średnicy otworu i tolerancji średnicy zewnętrznej
- Pomiar luzu wewnętrznego promieniowego
- Badania hałasu i wibracji (losowe badanie partii lub pełna kontrola w zależności od poziomu zamówienia)
- Weryfikacja wykończenia powierzchni i twardości
Typowe zastosowania
Łożyska kulkowe wahliwe serii 1300 są powszechnie stosowane w:
- Silniki elektryczne (typu przemysłowego i domowego)
- Pompy wodne i systemy nawadniające
- Maszyny rolnicze (np. kombajny, sprzęt przetwórczy)
- Systemy wentylacji i chłodzenia
- Lekkie przenośniki i urządzenia transmisyjne
- Samochodowe mechanizmy pomocnicze
Zastosowania te często wiążą się z niewspółosiowością lub ugięciem konstrukcyjnym podczas pracy, co sprawia, że zdolność samonastawności jest niezbędna dla stabilnej wydajności.
Na czym zazwyczaj zależy klientom
Nieprawidłowe ustawienie podczas montażu
→ Sferyczny pierścień zewnętrzny kompensuje odchylenie kątowe, zmniejszając naprężenia wału.
Hałas łożyskowy w zastosowaniach silnikowych
→ Precyzyjne szlifowanie i kontrolowany luz pomagają zredukować nieprawidłowe źródła wibracji.
Krótka żywotność przy ciągłym obciążeniu
→ Stal ulepszona cieplnie i zoptymalizowana geometria wewnętrzna poprawiają odporność zmęczeniową.
Niestabilna jakość pomiędzy partiami
→ Standaryzowane linie produkcyjne i procedury kontrolne zapewniają powtarzalną kontrolę wymiarową.
System kontroli jakości
Każda partia produkcyjna zarządzana jest w ramach identyfikowalnego systemu jakości, obejmującego:
- Dokumentacja kontroli przychodzących materiałów
- Monitorowanie wymiarów w trakcie procesu
- Końcowy raport z kontroli przed wysyłką
- Etykietowanie identyfikujące partię dla zamówień eksportowych
Dzięki temu klienci przemysłowi mogą zweryfikować spójność powtarzających się zamówień.
Opcje dostaw i dostosowywania
Wspieramy:
- Marka i opakowanie OEM
- Odprawa celna (wymagania C2, C3 lub zdefiniowane przez klienta)
- Dostosowanie materiału i twardości do określonych środowisk
- Opakowania eksportowe zbiorcze dla dystrybutorów
Dlaczego łożyska BMT
BMT Bearings koncentruje się na długoterminowych dostawach przemysłowych, a nie na jednorazowej sprzedaży. Nasz system produkcyjny został zaprojektowany z myślą o spójnej kontroli wymiarowej, stabilnych harmonogramach dostaw i powtarzalnej jakości produkcji w przypadku współpracy na poziomie OEM i dystrybutora.
