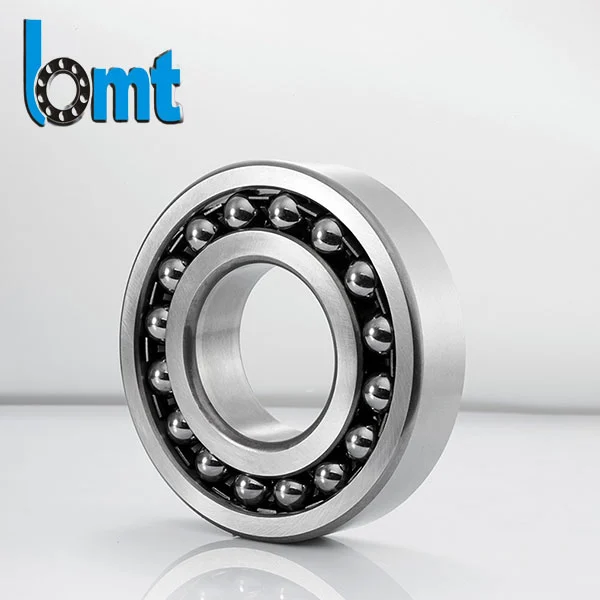

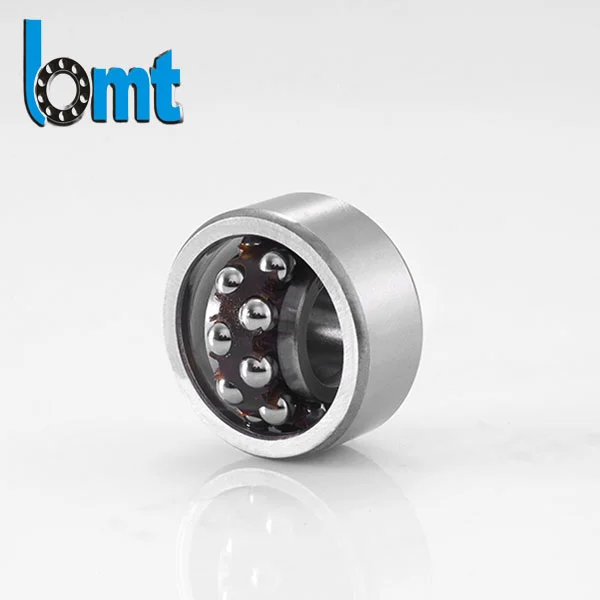

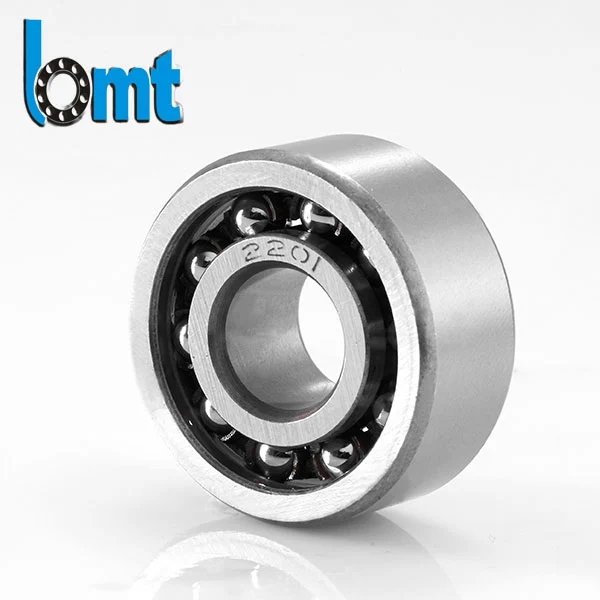

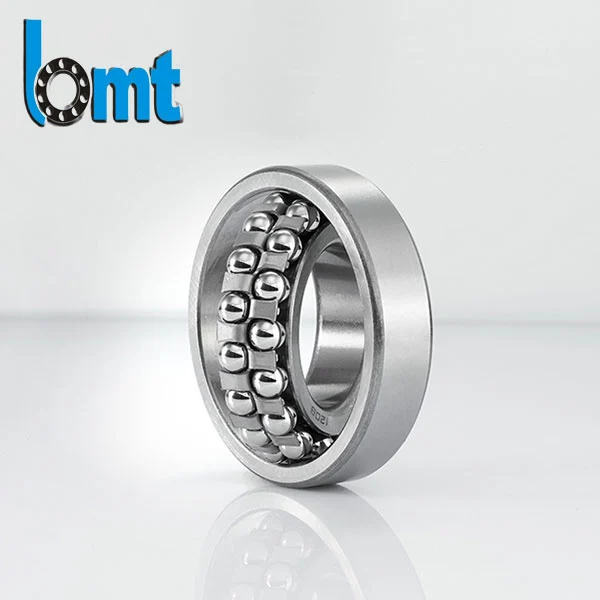

Łożyska kulkowe wahliwe serii 2200
Łożyska kulkowe wahliwe serii 2200 nadają się do wymagających zastosowań przemysłowych, w których nieuniknione jest niewspółosiowość wałów, odchylenia montażowe i wibracje. Łożyska te, zbudowane w oparciu o dziesięciolecia doświadczenia w inżynierii precyzyjnej, zapewniają stabilny obrót, niskie tarcie i długą żywotność w rzeczywistych warunkach pracy. Każde łożysko jest produkowane zgodnie ze ścisłymi normami jakości ISO i IATF i wykorzystuje zautomatyzowane procesy szlifowania i kontroli, aby zapewnić dokładność wymiarową i stabilność działania.
W prawdziwym sprzęcie przemysłowym idealne ustawienie jest rzadkością. Ugięcie wału, tolerancja montażu i drgania konstrukcyjne to częste wyzwania, które bezpośrednio wpływają na trwałość łożyska.
Łożyska kulkowe wahliwe serii 2200 firmy BMT Bearings zostały opracowane dokładnie dla tych warunków pracy, zapewniając stabilny obrót nawet wtedy, gdy wyrównanie nie jest idealne.
Parametry techniczne
| Model łożyska | Wymiary (mm) | Podstawowe obciążenie znamionowe (kN) | Prędkość graniczna (obr/min) | Waga | Nośność statyczna | ||||
| d | D | B | Kr | Kor | Smar | Olej | (kg) | Co (kN) | |
| 2200 | 10 | 30 | 14 | 8.69 | 4.94 | 16 000 | 22 000 | 0.045 | 5.1 |
| 2201 | 12 | 32 | 14 | 8.84 | 5.23 | 15 000 | 20 000 | 0.05 | 5.5 |
| 2202 | 15 | 35 | 14 | 9.88 | 6.37 | 14 000 | 19 000 | 0.06 | 6.2 |
| 2203 | 17 | 40 | 16 | 13.87 | 9.03 | 13 000 | 18 000 | 0.085 | 8.5 |
| 2204 | 20 | 47 | 18 | 17.1 | 12.07 | 12 000 | 16 000 | 0.13 | 11.2 |
| 2205 | 25 | 52 | 18 | 18.34 | 13.87 | 11 000 | 15 000 | 0.15 | 12.5 |
| 2206 | 30 | 62 | 20 | 24.7 | 19.76 | 10 000 | 14 000 | 0.22 | 17.5 |
| 2207 | 35 | 72 | 23 | 30.4 | 24.7 | 9, 500 | 13 000 | 0.32 | 22 |
| 2208 | 40 | 80 | 23 | 32.3 | 28.5 | 9 000 | 12 000 | 0.42 | 25 |
| 2209 | 45 | 85 | 23 | 34.2 | 31.83 | 8, 500 | 11 000 | 0.48 | 28 |
| 2210 | 50 | 90 | 23 | 35.63 | 34.68 | 8 000 | 10 000 | 0.55 | 30 |
| 2211 | 55 | 100 | 25 | 34.68 | 40.85 | 7500 | 9, 500 | 0.72 | 32.5 |
| 2212 | 60 | 110 | 28 | 54.15 | 55.58 | 7 000 | 9 000 | 0.9 | 45 |
| 2213 | 65 | 120 | 31 | 63.65 | 63.65 | 6, 700 | 8, 500 | 1.1 | 52 |
| 2214 | 70 | 125 | 31 | 66.03 | 69.83 | 6, 300 | 8 000 | 1.2 | 55 |
| 2215 | 75 | 130 | 31 | 69.83 | 76 | 6000 | 7500 | 1.3 | 58 |
| 2216 | 80 | 140 | 33 | 76 | 85.5 | 5600 | 7 000 | 1.55 | 62 |
| 2217 | 85 | 150 | 36 | 88.35 | 100.7 | 5, 300 | 6, 700 | 1.9 | 70 |
| 2218 | 90 | 160 | 40 | 106.4 | 115.9 | 5000 | 6, 300 | 2.3 | 80 |
| 2219 | 95 | 170 | 43 | 118 | 130 | 4, 800 | 6000 | 2.7 | 88 |
| 2220 | 100 | 180 | 46 | 130 | 145 | 4500 | 5600 | 3.2 | 95 |
| 2222 | 110 | 200 | 53 | 158 | 175 | 4, 200 | 5, 300 | 4.5 | 115 |
| 2224 | 120 | 215 | 58 | 185 | 205 | 3, 800 | 5000 | 5.8 | 135 |
| 2226 | 130 | 230 | 64 | 215 | 240 | 3, 600 | 4, 800 | 7.2 | 155 |
| 2228 | 140 | 250 | 68 | 245 | 275 | 3, 400 | 4500 | 9 | 175 |
| 2230 | 150 | 270 | 73 | 280 | 315 | 3, 200 | 4, 200 | 11.5 | 200 |
W przypadku specyficznych wymagań aplikacji lub niestandardowych rozwiązań prosimy o kontakt z naszym zespołem pomocy technicznej.
Koncepcja inżynierska
Seria ta przyjmujedwurzędowa konstrukcja kulowa z kulistą bieżnią zewnętrzną, umożliwiając automatyczną regulację zespołu wewnętrznego w ograniczonym zakresie kąta.
Zamiast stawiać opór niewspółosiowości, łożysko jest tak zaprojektowaneabsorbować i kompensować, zmniejszając naprężenia wewnętrzne i poprawiając stabilność mechaniczną.
Dzięki temu jest to praktyczne rozwiązanie dla urządzeń pracujących pod ciągłym obciążeniem i zmiennymi warunkami instalacji.
Charakterystyka wydajności
Elastyczne zachowanie samonastawności
Łożysko automatycznie dostosowuje się do odchyleń kątowych pomiędzy wałem a obudową, pomagając zmniejszyć obciążenie krawędzi i przedwczesne zużycie.
Stabilna praca pod obciążeniem
Zoptymalizowana geometria wewnętrzna zapewnia spójny rozkład obciążenia promieniowego, zapewniając stabilną pracę nawet w warunkach wibracji lub uderzeń.
Zredukowany hałas podczas obrotu
Precyzyjne szlifowanie i kontrolowane procesy montażu pomagają utrzymać płynność toczenia, dzięki czemu nadają się do zastosowań wrażliwych na hałas.
Dłuższa żywotność
Ulepszone procesy obróbki cieplnej i wykańczania powierzchni zmniejszają tarcie i zużycie, wydłużając żywotność w systemach pracy ciągłej.
Kompatybilność przemysłowa
Konstrukcja jest kompatybilna z szeroką gamą standardowych obudów przemysłowych, co ułatwia integrację z istniejącymi projektami sprzętu.
Możliwości produkcyjne
W BMT Bearings produkcja jest wspierana przez zautomatyzowane systemy obróbki i kontroli w wielu bazach produkcyjnych.
Kluczowe kontrole procesu obejmują:
- Weryfikacja materiału stali łożyskowej
- Monitorowanie konsystencji obróbki cieplnej
- Precyzyjna kontrola szlifowania bieżni
- Dynamiczna kontrola hałasu i wibracji
- Ostateczna kontrola wymiarowa przed pakowaniem
Każdy etap został zaprojektowany tak, aby zapewnić powtarzalną jakość dostaw na skalę przemysłową.
Typowe zastosowania
Łożyska kulkowe wahliwe serii 2200 są powszechnie stosowane w:
- Układy silników i generatorów
- Maszyny do produkcji tekstyliów
- Sprzęt rolniczy
- Zespoły przenośników i przekładni
- Systemy pomp i cieczy
- Ogólne urządzenia automatyki mechanicznej
Aplikacje te mają jedno wspólne wymaganie:niezawodna praca w niedoskonałych warunkach wyrównania.
Zalety dostaw
BMT Bearings wspiera globalne zamówienia przemysłowe poprzez:
- Dostosowanie rozmiaru OEM
- Elastyczny wybór luzu
- Rozwiązania brandingowe i opakowaniowe
- Stabilna zdolność produkcyjna masowa
- Wsparcie logistyczne zorientowane na eksport
Umożliwia to klientom integrację łożysk bezpośrednio z liniami produktów lub systemami dystrybucji.
Podejście jakościowe
Jakość jest kontrolowana poprzez system oparty na procesie, a nie samą kontrolę końcową.
Od wyboru surowców po montaż końcowy – każdy etap odbywa się zgodnie ze standardowymi parametrami inżynieryjnymi, aby zapewnić spójność pomiędzy partiami produkcyjnymi.
Cel jest prosty:stabilna wydajność każdej przesyłki, a nie tylko próbek.
Przygotowanie do pakowania i eksportu
Aby zapewnić bezpieczną dostawę międzynarodową, zapewniamy:
- Obróbka zabezpieczająca przed korozją
- Opcje zapieczętowanych opakowań do długiego przechowywania
- Etykietowanie OEM i obsługa kodów kreskowych
- Wzmocnione kartony i przesyłki na paletach
Pomaga to zmniejszyć ryzyko podczas transportu i przechowywania na duże odległości.
Wgląd w aplikacje
W porównaniu ze standardowymi łożyskami sztywnymi seria 2200 jest szczególnie odpowiednia, gdy:
- Nie można ściśle kontrolować ustawienia instalacji
- Sprzęt działa pod wpływem wibracji lub deformacji
- Przewiduje się, że okresy między konserwacjami będą długie
- Stabilność systemu jest ważniejsza niż ekstremalna precyzja
