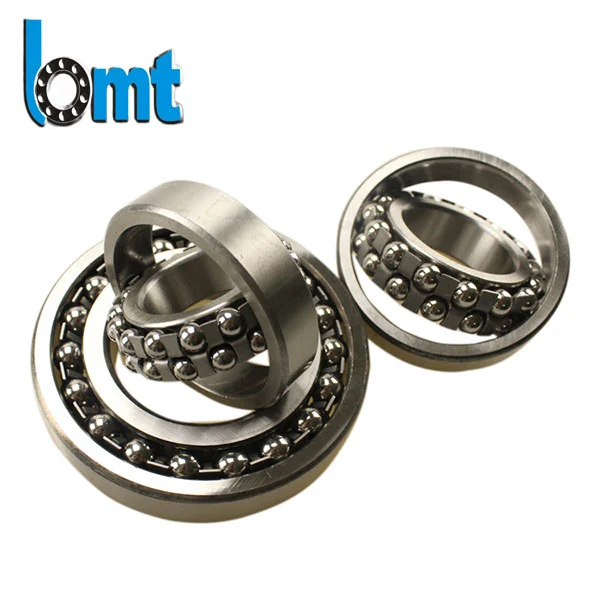

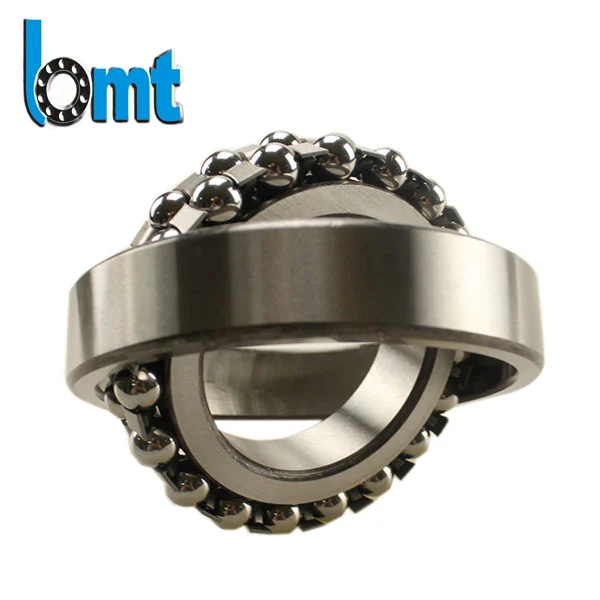

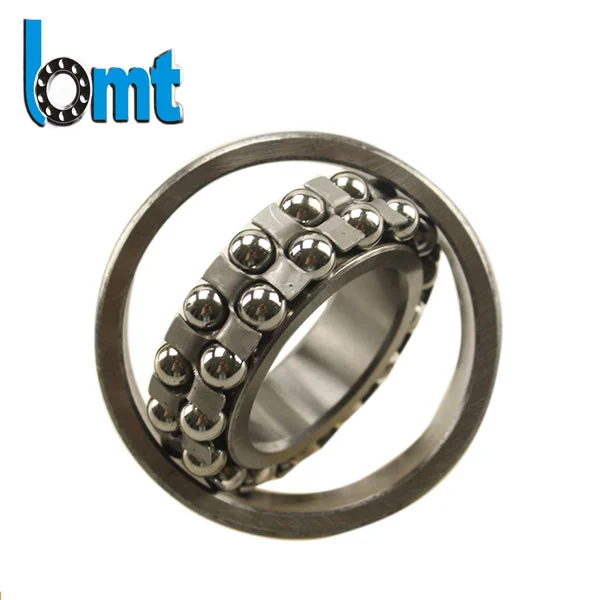

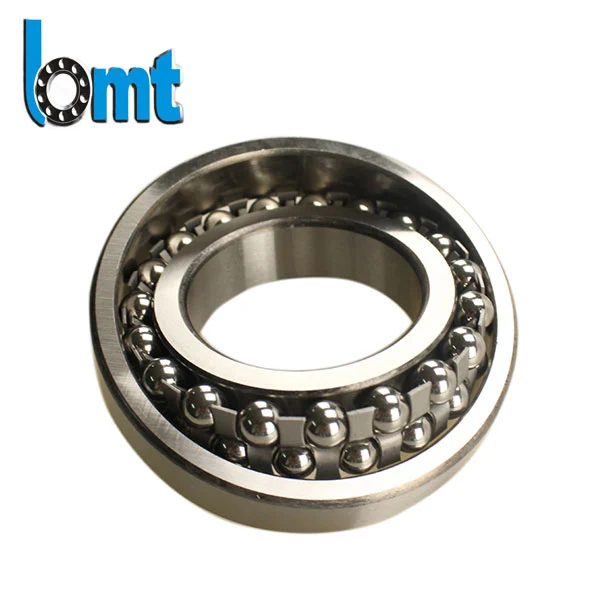

Łożyska kulkowe wahliwe serii 2300
Łożyska kulkowe wahliwe serii BMT 2300 zostały zaprojektowane tak, aby zapewnić wyjątkową niezawodność w maszynach narażonych na ugięcie wału i niewspółosiowość obudowy. Łożyska te automatycznie dostosowują się do odchyleń kątowych do 3°, uzyskując konstrukcję kulkową dwurzędową z pierścieniem zewnętrznym o kształcie sferycznym. Łożyska BMT zapewniły niskie tarcie obrotowe i dłuższą żywotność.
Charakterystyka produktu
Dwurzędowa konstrukcja kulkowa: Dwa rzędy stalowych kulek w wahliwych łożyskach kulkowych serii 2300 równomiernie rozkładają obciążenia promieniowe, zapewniając większą nośność niż konstrukcja jednorzędowa.
Sferyczna bieżnia pierścienia zewnętrznego: Możliwość samonastawności przy niewspółosiowości do 3° bez utraty wydajności.
Stal wysokowęglowa chromowa Gcr15: Precyzyjnie poddane obróbce cieplnej pierścienie i kulki są odporne na zmęczenie i zużycie.
Opcje klatek: Do wyboru tłoczona stal do środowisk o wysokiej temperaturze lub nylon wzmocniony włóknem szklanym PA66 zapewniający cichszą pracę i zmniejszone wibracje.
Konfiguracje otworów: proste (cylindryczne) dla ułatwienia montażu lub stożkowe (przyrostek „K”) dla montażu skurczowego i pozycjonowania osiowego.
Otwarta konstrukcja, wstępnie nasmarowana lekkim olejem – gotowa do natychmiastowego montażu.
Parametry techniczne
| Model łożyska | Wymiary (mm) | Podstawowe obciążenie znamionowe (kN) | Prędkość graniczna (obr/min) | Waga | ||||
| d | D | B | Kr | Kor | Smar | Olej | (kg) | |
| 2300 | 10 | 35 | 17 | 14.3 | 8.9 | 14 000 | 19 000 | 0.095 |
| 2301 | 12 | 37 | 17 | 13 | 7.8 | 13 000 | 18 000 | 0.11 |
| 2302 | 15 | 42 | 17 | 13.87 | 8.69 | 12 000 | 16 000 | 0.145 |
| 2303 | 17 | 47 | 19 | 18.62 | 12.54 | 11 000 | 15 000 | 0.195 |
| 2304 | 20 | 52 | 21 | 22.04 | 15.2 | 10 000 | 14 000 | 0.26 |
| 2305 | 25 | 62 | 24 | 29.93 | 21.28 | 9, 500 | 13 000 | 0.42 |
| 2306 | 30 | 72 | 27 | 38 | 28.98 | 8, 500 | 12 000 | 0.63 |
| 2307 | 35 | 80 | 31 | 48.45 | 36.1 | 8 000 | 11 000 | 0.88 |
| 2308 | 40 | 90 | 33 | 59.85 | 45.6 | 7, 200 | 10 000 | 1.2 |
| 2309 | 45 | 100 | 36 | 68.4 | 57 | 6, 700 | 9, 500 | 1.6 |
| 2310 | 50 | 110 | 40 | 85.5 | 71.25 | 6, 300 | 9 000 | 2.1 |
| 2311 | 55 | 120 | 43 | 98.8 | 85.5 | 6000 | 8, 500 | 2.7 |
| 2312 | 60 | 130 | 46 | 114 | 100.7 | 5600 | 8 000 | 3.4 |
| 2313 | 65 | 140 | 48 | 123 | 108 | 5, 300 | 7500 | 4.2 |
| 2314 | 70 | 150 | 51 | 135 | 108 | 5000 | 7 000 | 5.1 |
| 2315 | 75 | 160 | 55 | 142 | 126 | 4, 800 | 6, 700 | 6.2 |
| 2316 | 80 | 170 | 58 | 158 | 132 | 4500 | 6, 300 | 7.5 |
| 2317 | 85 | 180 | 60 | 168 | 145 | 4, 200 | 6000 | 9 |
| 2318 | 90 | 190 | 64 | 185 | 165 | 4000 | 5600 | 10.8 |
| 2319 | 95 | 200 | 67 | 198 | 180 | 3, 800 | 5, 300 | 12.5 |
| 2320 | 100 | 215 | 73 | 225 | 205 | 3, 600 | 5000 | 15.2 |
| 2322 | 110 | 240 | 80 | 265 | 245 | 3, 400 | 4, 800 | 19.5 |
| 2324 | 120 | 260 | 86 | 295 | 275 | 3, 200 | 4500 | 24 |
| 2326 | 130 | 280 | 93 | 335 | 315 | 3000 | 4, 200 | 29.5 |
| 2328 | 140 | 300 | 102 | 380 | 365 | 2800 | 4000 | 36 |
| 2330 | 150 | 320 | 108 | 425 | 415 | 2600 | 3, 800 | 43.5 |
W przypadku specyficznych wymagań aplikacji lub niestandardowych rozwiązań prosimy o kontakt z naszym zespołem pomocy technicznej.
Kluczowe punkty sprzedaży
1. Samonastawność
Nasze wahliwe łożyska kulkowe serii 2300 mogą automatycznie kompensować niewspółosiowość kątową i zmniejszać naprężenia krawędziowe oraz zapobiegać przedwczesnym awariom.
2. Zwiększona pojemność promieniowa
Układ dwurzędowy zapewnia do 60% większą nośność promieniową w porównaniu z porównywalnymi łożyskami jednorzędowymi.
3. Ograniczona konserwacja
Wstępnie nasmarowana i otwarta konstrukcja umożliwia szybką kontrolę. Wersje uszczelnione na zamówienie wydłużają okresy między kolejnymi smarowaniami.
5. Łatwość integracji
Nasze łożyska o znormalizowanych wymiarach są zgodne z tolerancjami ISO i ABEC-3 oraz zapewniają wymienność i uproszczone zaopatrzenie.
Zastosowania łożysk
Przekładnie przemysłowe: Łożyska kulkowe wahliwe serii 2300 mogą wykorzystywać duże obciążenia promieniowe i niewspółosiowość w napędach wielostopniowych.
Systemy przenośników: Może utrzymać płynną pracę przy różnych obciążeniach i ugięciu wału.
Maszyny rolnicze: Nasze łożyska są w stanie wytrzymać duże obciążenia udarowe i problemy z ustawieniem w glebogryzarkach i prasach.
Sprzęt górniczy: wytrzymuje trudne warunki i duże obciążenia w kruszarkach i przesiewaczach wibracyjnych.
Silniki elektryczne i pompy: Nasze łożyska zapewniają stabilny i cichy obrót nawet w przypadku niespójności montażowych.
Zapewnienie jakości
Kontrola surowców: Nasza kontrola jakości w pełni sprawdza skład chemiczny i badania twardości stali GCr15.
Obróbka cieplna: Łożyska kulkowe wahliwe serii 2300 poddawane są równomiernemu odpuszczaniu i hartowaniu, aby zapewnić dobrą trwałość zmęczeniową.
Kontrola montażu i koszyka: Kontrola wymiarowa luzów koszyka i kontaktu kulki z bieżnią.
Testowanie wydajności: Nasza kontrola jakości przetestuje analizę hałasu i wibracji.
Audyt końcowy: Kontrola jakości zorganizuje kontrolę 100% wyglądu i tolerancji wymiarowej przed pakowaniem.
Obawy klientów
1. Niewspółosiowość: „Czy łożysko wytrzyma niewspółosiowość wału lub obudowy?”
Tak, samoczynnie wyrównuje się do 3° bez zmniejszania nośności.
2. Nośność: „Czy wytrzyma obciążenia promieniowe w moich ciężkich zastosowaniach?”
Tak, podwójne rzędy i hartowana stal mogą wytrzymać duże obciążenia promieniowe.
3. Wibracje i hałas: „Czy praca jest płynna przy dużych prędkościach?”
Nylonowe klatki z 33% zawartością włókna szklanego i precyzyjnymi odstępami minimalizują wibracje i hałas.
4. Korozja i zanieczyszczenie: „A co z kurzem i wilgocią?”
Najlepszym wyborem jest 2300 2RS, a rowki smarowe chronią przed kurzem. Klienci mogą skonsultować się z firmą BMT w sprawie niestandardowych uszczelek.
5.Konserwacja: „Jak często należy je smarować?”
Standardowe łożyska otwarte: co 3–6 miesięcy (w zależności od obrotów i środowiska); wersje zapieczętowane do 12 miesięcy.
Instrukcje użytkowania dotyczące wydajności
1. Wybór: Możemy wybrać różne rozmiary otworów i luzy w oparciu o średnicę wału i temperaturę roboczą. Łożyska wykorzystują C3 do zastosowań wymagających dużych prędkości.
2.Montaż: Klienci powinni utrzymywać wały i oprawy w czystości przed montażem. W przypadku otworów stożkowych klient powinien podgrzać łożyska do 80°C i dopasować przy użyciu odpowiednich narzędzi do osadzania.
3. Smarowanie: Projektujemy tak, aby stosować dobrej jakości smar z kompleksem litowym lub smar polimocznikowy.
4. Kontrola wyrównania: Klient powinien sprawdzić, czy niewspółosiowość kątowa podczas instalacji i serwisu jest mniejsza niż 3°.
5. Ochrona środowiska: W przypadku warunków zapylonych lub mokrych możemy zaprojektować dodanie zewnętrznych uszczelek gumowych.
