Jakie są kluczowe zalety łożysk kulkowych czteropunktowych w nowoczesnych maszynach?

Podsumowanie artykułu: Łożyska kulkowe czteropunktowesą niezbędnymi elementami wymagających układów mechanicznych ze względu na ich unikalną geometrię nośną, zwartą konstrukcję i zdolność do przenoszenia obciążeń osiowych w obu kierunkach. W tym artykule omówiono ich konstrukcję, zalety mechaniczne, kluczowe zastosowania, przewagę porównawczą w porównaniu z alternatywami oraz wskazówki dotyczące konserwacji, zapewniając kompleksowy przewodnik dla inżynierów, projektantów i specjalistów ds. zaopatrzenia.

Referencje dotyczące szczegółów technicznych pochodzą od specjalistów z branży łożysk (np. NSK, SKF, RKB), aby zapewnić dokładność faktograficzną i wiedzę dotyczącą najlepszych praktyk.

Spis treści

• Definicja i co czyni je wyjątkowymi
• Projektowanie inżynieryjne i mechanika
• Kluczowe zalety
• Zastosowania przemysłowe
• Tabela porównawcza specyfikacji
• Konserwacja i najlepsze praktyki
• Często zadawane pytania
• Wniosek

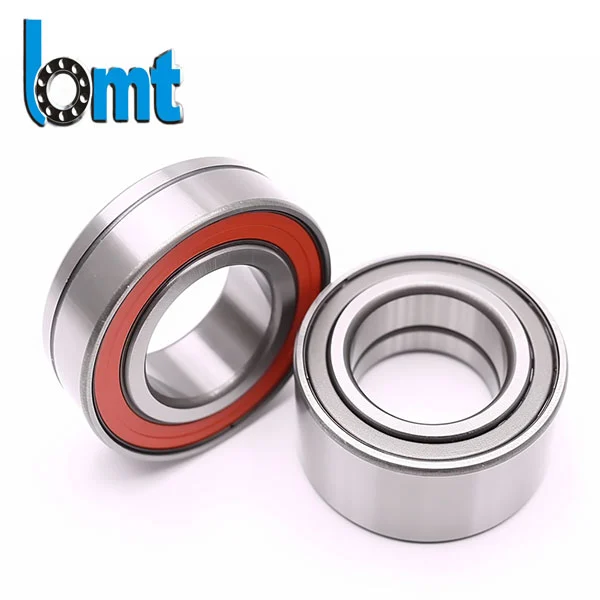

Definicja: Łożyska kulkowe czteropunktowe

Łożyska kulkowe czteropunktowesą klasąpromieniowe jednorzędowe łożyska kulkowe skośneze specjalistycznymi bieżniami, które pozwalają każdej kulce na jednoczesny kontakt z pierścieniem wewnętrznym i zewnętrznym w czterech punktach pod obciążeniem promieniowym.

W przeciwieństwie do standardowych łożysk poprzecznych lub dwurzędowych, łożyska te:

• Wytrzymuje obciążenia osiowe w obu kierunkach.
• Przejmują połączone obciążenia (osiowe i promieniowe) w niewielkich przestrzeniach.
• Zapewniają wysoką sztywność dzięki unikalnej geometrii styku.

Projektowanie inżynieryjne i mechanika

U podstaw łożysk czteropunktowych leży geometria ich bieżni i konfiguracja kulek:

• Dzielony pierścień wewnętrzny:Pozwala na zastosowanie większej ilości kulek i rozłącznej konstrukcji.
• Kąt zwilżania:Zwykle około 35°, co zwiększa nośność osiową.
• Kształt bieżni:Bieżnie w kształcie brzoskwini lub łuku gotyckiego tworzą cztery różne punkty obciążenia pod obciążeniem promieniowym.

Cztery punkty styku pomiędzy kulkami i pierścieniami zapewniają zrównoważony rozkład siły, dzięki czemu łożyska te nadają się do wytrzymywania dużych obciążeń osiowych, nawet przy dwukierunkowym działaniu ciągu.

Kluczowe zalety łożysk kulkowych czteropunktowych

Poniżej przedstawiono podstawowe zalety, które czynią te łożyska idealnymi do nowoczesnych zastosowań przemysłowych:

1. Dwukierunkowa obsługa ładunku

Łożyska czteropunktowe mogą przenosić obciążenia osiowe w obu kierunkach bez konieczności stosowania łożysk parowanych, w przeciwieństwie do tradycyjnych łożysk skośnych.

2. Kompaktowy ślad osiowy

W porównaniu z dwurzędowymi łożyskami skośnymi łożyska te wymagają znacznie mniejszej przestrzeni osiowej, co jest główną zaletą w urządzeniach o ograniczonej przestrzeni.

3. Wysoka nośność i sztywność

Połączenie większej liczby elementów tocznych i zoptymalizowanego kąta działania zwiększa nośność i sztywność, zwiększając precyzję maszyny i szybkość reakcji pod obciążeniem.

4. Uproszczony montaż i konserwacja

Rozdzielna konstrukcja umożliwia montaż pierścienia zewnętrznego z kulkami i klatką niezależnie od połówek pierścienia wewnętrznego, co upraszcza montaż i serwisowanie.

5. Ekonomiczna alternatywa

W wielu konstrukcjach pojedyncze czteropunktowe łożysko skośne może zastąpić dwa łożyska skośne, zmniejszając liczbę części i złożoność zapasów.

Gdzie stosuje się łożyska kulkowe czteropunktowe?

Łożyska te są stosowane w różnych sektorach przemysłu ze względu na wszechstronność i wydajność:

• Systemy automatyki i robotyki
• Silniki elektryczne i urządzenia wytwarzające energię
• Pompy, sprężarki i skrzynie biegów
• Ciężkie maszyny, takie jak dźwigi i sprzęt do transportu materiałów
• Obrabiarki wymagające dwukierunkowego przenoszenia obciążeń osiowych

Specyfikacja i tabela porównawcza

Przewodnik po konserwacji i najlepszych praktykach

Aby zmaksymalizować żywotność, postępuj zgodnie z poniższymi praktykami:

• Prawidłowe smarowanie:Regularne smarowanie olejem lub smarem dostosowanym do warunków obciążenia i prędkości zapewnia płynną pracę.
• Monitorowanie temperatury:Unikać długotrwałego narażenia na działanie temperatur powyżej znamionowych temperatur roboczych.
• Regulacja luzu osiowego:Właściwy luz zapobiega przedwczesnemu zużyciu lub przegrzaniu.

Często zadawane pytania

P1: Czym łożyska kulkowe czteropunktowe różnią się od łożysk kulkowych zwykłych?

Odp.: Podczas gdy łożyska zwykłe przenoszą obciążenia promieniowe i ograniczone obciążenia osiowe, łożyska czteropunktowe są specjalnie ukształtowane tak, aby wytrzymywały dwukierunkowe obciążenia osiowe i pasowały kompaktowo tam, gdzie alternatywne rozwiązania dwurzędowe byłyby zbyt duże.

P2: Jaki jest typowy kąt zwilżania i dlaczego ma to znaczenie?

Odp.: Typowy kąt zwilżania wynosi około 35°, co równoważy nośność promieniową i osiową oraz zapewnia sztywność.

P3: Czy tych łożysk można używać przy dużych prędkościach?

Odp.: Tak, ich konstrukcja pozwala na działanie przy dużych prędkościach, chociaż konkretne parametry zależą od rozmiaru, smarowania i warunków zastosowania.

P4: Czy istnieją standardowe serie lub kody do nazewnictwa tych łożysk?

Odp.: Tak, nazewnictwo łożysk obejmuje serię wymiarów, kody otworów i oznaczenia materiału/koszyka, powszechnie ustandaryzowane przez producentów.

Wniosek

Łożyska kulkowe czteropunktowe wyróżniają się jako solidne, zajmujące niewiele miejsca i wszechstronne rozwiązanie dla nowoczesnych maszyn. Od dwukierunkowego przenoszenia obciążenia osiowego po uproszczony montaż i zmniejszoną liczbę części, łożyska te zapewniają znaczące korzyści konstrukcyjne i wydajnościowe w szerokim zakresie zastosowań.

Jeśli oceniasz opcje łożysk do swojego następnego projektu mechanicznego lub projektu przemysłowego, rozważ skorzystanie z porady ekspertów na temat wyboru łożysk i strategii wdrażania.

BMToferuje wysoce precyzyjne łożyska kulkowe czteropunktowe zaprojektowane z myślą o niezawodności i wydajności. Aby uzyskać spersonalizowane rekomendacje lub omówić niestandardowe specyfikacje,skontaktuj się z namiDzisiaj!
