W jaki sposób kulki stalowe z łożyskami kulkowymi mogą poprawić precyzję, trwałość i wydajność maszyn

Kiedy maszyna pracuje z dużą prędkością lub pod ciągłym obciążeniem, jakość jej elementów tocznych ma bezpośredni wpływ na niezawodność i żywotność.BMTzapewnia precyzjęStalowa kulka z łożyskiem kulkowymrozwiązania zaprojektowane z myślą o zapewnieniu płynnego obrotu, spójnych wymiarów i niezawodnej wydajności w zastosowaniach motoryzacyjnych, przemysłowych, rolniczych i domowych.

Kulki stalowe łożysk kulkowych to precyzyjnie zaprojektowane elementy, które zmniejszają tarcie i wspierają kontrolowany ruch toczny w zespołach łożysk. Ich działanie zależy od doboru materiału, obróbki cieplnej, dokładności wymiarowej, okrągłości i wykończenia powierzchni. Stal chromowa jest szeroko stosowana w wymagających zastosowaniach nośnych, podczas gdy stal nierdzewna zapewnia lepszą odporność na korozję w odpowiednich środowiskach. W tym przewodniku wyjaśniono główne opcje materiałowe, procesy produkcyjne, gatunki precyzyjne, zastosowania i kwestie związane z zakupami, które inżynierowie i zespoły zakupowe powinni ocenić przy pozyskiwaniu kul stalowych. Opisuje także, w jaki sposób BMT wspiera nabywców przemysłowych w wyborze produktów, dostosowywaniu i produkcji zorientowanej na jakość.

Spis treści

• Co to są stalowe kulki z łożyskami kulkowymi?
• Dlaczego jakość stalowej kulki ma znaczenie?
• Jakie materiały są dostępne?
• Jak produkowane są precyzyjne kulki stalowe?
• Jak wielkość i stopnie precyzji wpływają na wydajność?
• Gdzie powszechnie stosuje się kulki stalowe?
• Jak kupujący powinni wybierać kulki stalowe?
• O jakie kontrole jakości powinni prosić kupujący?
• Często zadawane pytania
• Wniosek: Wybór solidnego dostawcy

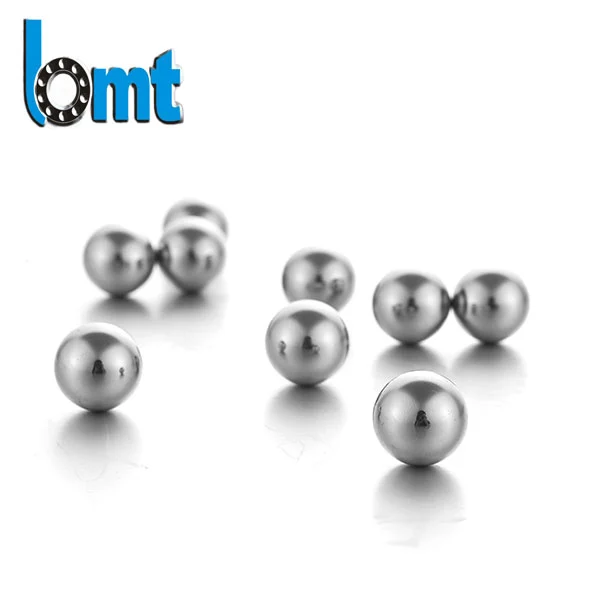

Co to są stalowe kulki z łożyskami kulkowymi?

Kulki stalowe łożysk kulkowych to sferyczne elementy toczne instalowane pomiędzy wewnętrznym i zewnętrznym pierścieniem łożyska kulkowego. Gdy łożysko się obraca, kulki te rozkładają obciążenia i umożliwiają względny ruch, jednocześnie zmniejszając tarcie w porównaniu z bezpośrednim kontaktem ślizgowym.

Chociaż stalowa kula może wydawać się prosta, jej geometria i stan powierzchni wymagają dokładnej kontroli. Małe odchylenia w średnicy, okrągłości lub wykończeniu powierzchni mogą mieć wpływ na wibracje, hałas, naprężenia kontaktowe i ogólną wydajność zespołu łożyska.

Wysokiej jakości kulki stalowe są zwykle produkowane z hartowanej stali łożyskowej, a stal nierdzewna i stal węglowa są dostępne do zastosowań wymagających różnych kombinacji parametrów mechanicznych, odporności na korozję i kosztów.

BMT specjalizuje się w produkcji łożysk i elementów łożyskowych od 2004 roku. W swoim asortymencie posiada kulki stalowe przeznaczone do zespołów łożyskowych stosowanych w silnikach, pompach, układach motoryzacyjnych, maszynach rolniczych i innych urządzeniach przemysłowych.

W przypadku powiązanych komponentów kupujący mogą zbadać liniowe łożyska kulkowe i łożyska przemysłowe, aby zrozumieć, w jaki sposób elementy toczne wpływają na różne układy ruchu.

Dlaczego jakość stalowej kulki ma znaczenie?

Jakość elementów tocznych wpływa nie tylko na płynność obrotu. W zastosowaniach obejmujących ciągłą pracę, wielokrotne ładowanie lub wymagające wymagania dotyczące prędkości, spójność materiału i produkcji są ważnymi czynnikami kontrolowania przedwczesnego zużycia i nieoczekiwanych przestojów.

Na szczególną uwagę zasługuje kilka cech:

• Dokładność wymiarowa:Stałe średnice kulek pomagają zachować zamierzoną geometrię wewnętrzną i rozkład obciążenia.
• Okrągłość:Sferyczny profil z kontrolowanymi odchyleniami zapewnia stabilny kontakt toczny.
• Twardość:Odpowiednia obróbka cieplna sprawia, że ​​kula jest odporna na trwałe odkształcenia i zużycie powierzchni.
• Wykończenie powierzchni:Gładkie powierzchnie pomagają zmniejszyć tarcie, zakłócenia styku i niepotrzebny hałas.
• Czystość materiału:Kontrolowana jakość stali i odpowiednia obróbka cieplna pomagają zmniejszyć ryzyko awarii wynikających ze zmęczenia materiału.
• Konsystencja partii:Jednolita jakość produkcji jest niezbędna dla producentów łożysk montujących duże ilości komponentów.

Właściwości te współpracują ze sobą, a nie niezależnie. Na przykład bardzo twarda piłka może nadal działać słabo, jeśli jej powierzchnia zawiera defekty lub jej wymiary nie spełniają wymaganych tolerancji. Kupujący powinni zatem ocenić pełną specyfikację, zamiast polegać wyłącznie na twardości.

Jakie materiały są dostępne na stalowe kulki łożysk kulkowych?

Wybór materiału powinien odzwierciedlać środowisko pracy, oczekiwane obciążenie, narażenie na korozję i wymagany okres użytkowania. Stal chromowa jest powszechnym wyborem w przypadku łożysk precyzyjnych ogólnego przeznaczenia, natomiast stal nierdzewna jest odpowiednia, gdy odporność na korozję ma wyższy priorytet.

W przypadku wielu konwencjonalnych łożysk tocznych szeroko stosowana jest wysokowęglowa stal chromowa, taka jak AISI 52100 lub jej odpowiednie odpowiedniki. Jednak właściwy gatunek zależy raczej od projektu i warunków użytkowania, a nie od powszechnej preferencji jednego materiału.

Stal nierdzewna również wymaga starannej specyfikacji. Nie każdy gatunek stali nierdzewnej zapewnia tę samą twardość, odporność na korozję i odporność na zmęczenie toczne. W przypadku zetknięcia się sprzętu z wodą, środkami czyszczącymi lub wilgocią kupujący powinni określić rzeczywiste narażenie przed wybraniem materiału.

Aby uzyskać dodatkowe wskazówki dotyczące materiałów, skonsultuj się z uznanym źródłem informacji technicznych, takim jak igus, lub omów zastosowanie bezpośrednio z dostawcą komponentów łożyskowych.

Jak produkowane są precyzyjne kulki stalowe?

Produkcja precyzyjnych kul stalowych obejmuje wiele operacji, które przekształcają surowiec stalowy w spójne elementy kuliste. Dokładna kolejność zależy od materiału, wymaganego gatunku, średnicy i zamierzonego zastosowania.

1. Przygotowanie surowca:Stal dobierana jest zgodnie z wymaganym składem i zastosowaniem.
2. Tworzenie się:Materiał jest przetwarzany na szorstkie kuliste półfabrykaty o wymaganym przybliżonym rozmiarze.
3. Obróbka cieplna:Kontrolowane ogrzewanie i chłodzenie zapewniają twardość i właściwości mechaniczne wymagane do obsługi.
4. Szlifowanie:Precyzyjne szlifowanie poprawia spójność wymiarową i przybliża kulę do określonej geometrii.
5. Docieranie i wykańczanie:W razie potrzeby dodatkowe operacje wykończeniowe poprawiają okrągłość i jakość powierzchni.
6. Kontrola i sortowanie:Pomiary i sortowanie weryfikują zgodność z obowiązującymi wymaganiami wymiarowymi i jakościowymi.
7. Opakowanie:Odpowiednie opakowanie pomaga chronić gotowe komponenty przed zanieczyszczeniem, wilgocią i uszkodzeniami w transporcie.

Każda operacja przyczynia się do powstania gotowego produktu. Obróbka cieplna wpływa na twardość i integralność strukturalną, podczas gdy szlifowanie i docieranie określają ważne cechy geometryczne i powierzchniowe. Kontrola potwierdza, czy gotowe kule odpowiadają uzgodnionej specyfikacji.

BMT opisuje swoje możliwości produkcyjne jako obejmujące zautomatyzowany sprzęt do szlifowania, precyzyjne systemy sortowania, badanie twardości, pomiar okrągłości i kontrolę powierzchni. Możliwości te wspierają produkcję kulek stalowych do zastosowań przemysłowych i OEM.

Jak wielkość i stopnie precyzji wpływają na wydajność?

Średnica kulki i klasa dokładności muszą odpowiadać konstrukcji łożyska. Nieprawidłowy rozmiar może zakłócać montaż, luz wewnętrzny, geometrię styku i rozkład obciążenia. Nadmierne różnice wymiarowe mogą również zwiększyć wibracje lub spowodować niespójne zachowanie podczas pracy.

BMT wymienia rozmiary metryczne i calowe oraz identyfikuje gatunki dokładności, w tym G10, G16, G20, G40 i G100, z dostępnymi opcjami niestandardowymi w zależności od wymagań produktu.

Etykiety klas należy zawsze interpretować w odniesieniu do obowiązującej normy i specyfikacji dostawcy. Kupujący nie powinni zakładać, że każdy producent stosuje identyczne kryteria akceptacji tylko dlatego, że w ofercie pojawia się to samo oznaczenie gatunku.

W przypadku zastosowań produkcyjnych przed złożeniem zapytania ofertowego należy podać rysunek łożyska, średnicę kulki, wymagany gatunek, materiał i warunki pracy. Pomaga to zmniejszyć luki w specyfikacji i uniknąć niepotrzebnego pobierania próbek lub przeróbek.

Gdzie powszechnie stosuje się kulki stalowe z łożyskami kulkowymi?

Precyzyjne kulki stalowe znajdują zastosowanie wszędzie tam, gdzie łożyska toczne wspierają urządzenia obrotowe. Ich rola różni się w zależności od projektu, ale spójna geometria i parametry materiałowe pozostają ważne w zastosowaniach, od małych silników elektrycznych po ciężkie maszyny przemysłowe.

• Silniki elektryczne:Wspieraj płynny obrót wału w sprzęcie przemysłowym i sprzęcie gospodarstwa domowego.
• Systemy samochodowe:Stanowią część zespołów łożysk stosowanych w wybranych kołach, przekładniach i układach pomocniczych.
• Pompy wodne:Pomóż zespołom łożysk utrzymać stabilny obrót podczas ciągłej pracy.
• Maszyny rolnicze:Wspieraj elementy obrotowe narażone na wibracje, kurz i zmienne obciążenia.
• Przenośniki i systemy przekładni przemysłowych:Umożliwia kontrolowanie ruchu w sprzęcie do transportu materiałów i sprzęcie produkcyjnym.
• Automatyka i robotyka:Przyczyniaj się do powtarzalnego ruchu w odpowiednich układach łożyskowych.
• Sprzęt AGD:Wspieraj mechanizmy obrotowe, gdzie liczy się hałas i płynność pracy.

Środowisko operacyjne określa ostateczną specyfikację. Silnik pracujący z dużą prędkością może kłaść szczególny nacisk na precyzję, hałas i równowagę, podczas gdy sprzęt narażony na działanie wilgoci może wymagać materiału odpornego na korozję. Zastosowania, w których występują obciążenia udarowe lub zanieczyszczenia, mogą wymagać dodatkowej uwagi przy projektowaniu łożysk, smarowaniu, uszczelnianiu i konserwacji.

Dlatego kulki stalowe należy wybierać jako część kompletnego układu łożyskowego, a nie traktować je jako elementy wymienne, niezależnie od rozmiaru, materiału czy warunków pracy.

Jak kupujący powinni wybierać stalowe kulki z łożyskami kulkowymi?

W przypadku dystrybutorów, producentów łożysk, zespołów konserwacyjnych i działów zaopatrzenia OEM skuteczny proces pozyskiwania zaczyna się od jasnej specyfikacji technicznej.

Przed złożeniem zamówienia oceń następujące punkty:

1. Zdefiniuj aplikację:Określ typ łożyska, wyposażenie, prędkość roboczą i oczekiwane warunki obciążenia.
2. Określ materiał:Wybierz odpowiedni gatunek stali w oparciu o twardość, wymagania zmęczeniowe, narażenie na korozję i koszt.
3. Potwierdź wymiary:Podaj średnicę nominalną, tolerancję i wymagania pomiarowe.
4. Ustaw stopień precyzji:Potwierdź obowiązującą normę i wymagane kryteria akceptacji.
5. Przejrzyj dokumentację dotyczącą jakości:W razie potrzeby zażądaj odpowiednich zapisów z inspekcji, informacji o materiałach i raportów z testów.
6. Oceń spójność produkcji:Ustal, czy dostawca może utrzymać te same wymagania w przypadku powtarzających się zamówień.
7. Sprawdź opakowanie i dostawę:Potwierdź ilości, zabezpieczenie opakowania, czas realizacji i wymagania eksportowe.
8. Oceń próbki:W stosownych przypadkach należy przetestować próbki w zamierzonym zespole przed zatwierdzeniem produkcji masowej.

W przypadku zamówień niestandardowych szczególnie cenny jest rysunek techniczny lub pisemna specyfikacja. Zmniejsza niejasności dotyczące wymiarów, materiałów, gatunków i kryteriów kontroli. Kupujący powinni również określić wszelkie specjalne wymagania dotyczące identyfikowalności, pakowania lub kontroli jakości przychodzącej przed rozpoczęciem produkcji.

Niezawodny dostawca powinien być w stanie wyjaśnić swoje możliwości, wyjaśnić kwestie techniczne i przedstawić wycenę w oparciu o określony zakres, zamiast składać nieuzasadnione obietnice dotyczące wydajności.

O jakie kontrole jakości powinni prosić kupujący?

Zapewnienie jakości powinno obejmować cechy, które wpływają na zamierzone zastosowanie. Proces inspekcji dostawcy jest najbardziej przydatny, gdy jest powiązany z mierzalnymi wymaganiami i udokumentowanymi kryteriami akceptacji.

W zależności od specyfikacji zamówienia kupujący może żądać:

• Identyfikacja surowca i odpowiednie certyfikaty materiałowe.
• Kontrola średnicy i odchyleń wymiarowych.
• Pomiary okrągłości i chropowatości powierzchni.
• Badanie twardości po obróbce cieplnej.
• Kontrola wzrokowa pod kątem wad powierzchniowych.
• Zapisy dotyczące identyfikacji i inspekcji partii.
• Kontrola opakowania przed wysyłką.

Uznane normy mogą pomóc w określeniu wymagań dotyczących kulek łożyskowych i powiązanych komponentów. Na przykład norma ASTM F2215 obejmuje określone wymagania dotyczące kulek żelaznych i nieżelaznych stosowanych w łożyskach i innych zastosowaniach. Kupujący powinni potwierdzić, czy dana norma ma zastosowanie do ich produktu, systemu wymiarowego, materiału i wymagań umownych.

BMT identyfikuje w swoich informacjach produkcyjnych systemy zarządzania jakością ISO 9001 i IATF 16949. Pozyskując komponenty do zastosowań motoryzacyjnych lub innych regulowanych zastosowań, zespoły zakupowe powinny zweryfikować odpowiedni zakres certyfikacji, aktualną ważność i wszelkie wymagania specyficzne dla klienta bezpośrednio u dostawcy.

Często zadawane pytania

1. Jaki materiał jest najczęściej używany na stalowe kulki łożysk kulkowych?

Wysokowęglowa chromowa stal łożyskowa, taka jak AISI 52100 lub odpowiednie odpowiedniki, jest szeroko stosowana w konwencjonalnych łożyskach tocznych, ponieważ po odpowiedniej obróbce cieplnej może zapewnić wysoką twardość, odporność na zużycie i odporność na zmęczenie toczne. Wybór najlepszego materiału nadal zależy od środowiska operacyjnego i wymagań projektowych.

2. Czy kulki ze stali chromowanej są lepsze od kulek ze stali nierdzewnej?

Żaden materiał nie jest uniwersalnie lepszy. Stal chromową wybiera się powszechnie, gdy nośność i odporność na zużycie są priorytetami w środowiskach, w których można kontrolować korozję. Stal nierdzewna jest często preferowana, gdy problemem jest narażenie na wilgoć lub korozję, pod warunkiem, że wybrany gatunek spełnia wymagane specyfikacje mechaniczne i wymiarowe.

3. Jakie gatunki precyzyjne może dostarczyć BMT?

BMT wymienia precyzyjne gatunki kulek stalowych G10, G16, G20, G40 i G100 wraz z opcjami niestandardowymi. Dostępność, obowiązujące tolerancje i wymagania badawcze należy potwierdzić dla żądanej średnicy i materiału.

4. Czy kulki stalowe można dostosować do projektów OEM?

Tak. BMT oznacza obsługę niestandardowych wymiarów, opcji materiałowych, opakowań OEM, dostaw pod marką własną i masowych zamówień przemysłowych. Kupujący powinni przesłać rysunki lub szczegółową specyfikację w celu potwierdzenia wykonalności, minimalnych ilości zamówienia i czasu realizacji.

5. W jaki sposób kupujący mogą sprawdzić jakość stalowej kulki przed złożeniem zamówienia hurtowego?

Poproś o próbki, jeśli są dostępne, i porównaj je z uzgodnioną specyfikacją. Odpowiednie kontrole mogą obejmować średnicę, okrągłość, twardość, wykończenie powierzchni, dokumentację materiałową i stan wizualny. W przypadku zastosowań krytycznych należy określić metodę kontroli i kryteria akceptacji przed złożeniem zlecenia produkcyjnego.

6. Jakie informacje należy uwzględnić w zapytaniu ofertowym o kulę stalową?

Uwzględnij gatunek materiału, średnicę nominalną, tolerancję wymiarową, stopień dokładności, wymagania dotyczące twardości, ilość, zamierzone zastosowanie, preferencje dotyczące opakowania i miejsce dostawy. Rysunki i obowiązujące normy mogą pomóc dostawcy w przygotowaniu dokładniejszej oferty.

Wniosek: Wybór niezawodnego dostawcy kulek stalowych z łożyskami kulkowymi

Wybór odpowiednich stalowych kulek łożysk kulkowych wymaga zrównoważenia właściwości materiału, precyzji wymiarowej, spójności produkcyjnej i wymagań specyficznych dla zastosowania. Stal chromowana, stal nierdzewna i inne materiały służą różnym warunkom pracy, a staranne szlifowanie, wykańczanie i kontrola pomagają zapewnić, że gotowe komponenty spełniają zamierzoną specyfikację.

BMT łączy doświadczenie w produkcji łożysk sięgające 2004 roku z określonymi możliwościami w zakresie precyzyjnego szlifowania, sortowania, kontroli i wsparcia OEM. Dla nabywców zaopatrujących się w komponenty do silników, układów samochodowych, pomp, sprzętu rolniczego i maszyn przemysłowych jasna specyfikacja i skuteczny proces przeglądu dostawców stanowią praktyczne podstawy niezawodnych zakupów.

Jeśli pozyskujesz precyzyjne kulki stalowe do nowej konstrukcji łożyska, produkcji cyklicznej lub programu wymiany przemysłowej, zapoznaj się z rozwiązaniami firmy BMT dotyczącymi kulek stalowych iskontaktuj się z namiaby omówić Twoje wymagania techniczne, poprosić o wycenę lub zapytać o próbki i niestandardowe opcje dostaw.
