W jaki sposób odpowiednia obudowa bloku poduszki może poprawić wydajność łożyska i niezawodność sprzętu?

Podsumowanie artykułu: A pigułkaow obudowie blokuto kluczowy element mechaniczny, który podtrzymuje obracające się wały, zabezpiecza łożyska i pomaga w utrzymaniu współosiowości w urządzeniach przemysłowych. Wybór odpowiedniej oprawy obejmuje ocenę materiału, średnicy wału, kompatybilności łożysk, wymiarów montażowych, warunków pracy i wymagań konserwacyjnych.BMTdostarcza rozwiązania w zakresie obudów blokowych do przemysłowych systemów przesyłowych, maszyn rolniczych, pomp, przenośników i silników elektrycznych, pomagając kupującym w identyfikacji odpowiednich komponentów dla ich sprzętu i potrzeb operacyjnych.

Spis treści

1. Co to jest obudowa blokowa?
2. Jak działa obudowa bloku poduszkowego?
3. Jakie materiały i projekty są dostępne?
4. Gdzie stosuje się obudowy blokowe?
5. Jak wybrać odpowiednią obudowę blokową?
6. Porównanie wyboru obudów blokowych
7. Najlepsze praktyki dotyczące instalacji i konserwacji
8. Typowe problemy i praktyczne rozwiązania
9. Często zadawane pytania
10. Wniosek: znajdź odpowiednią obudowę blokową

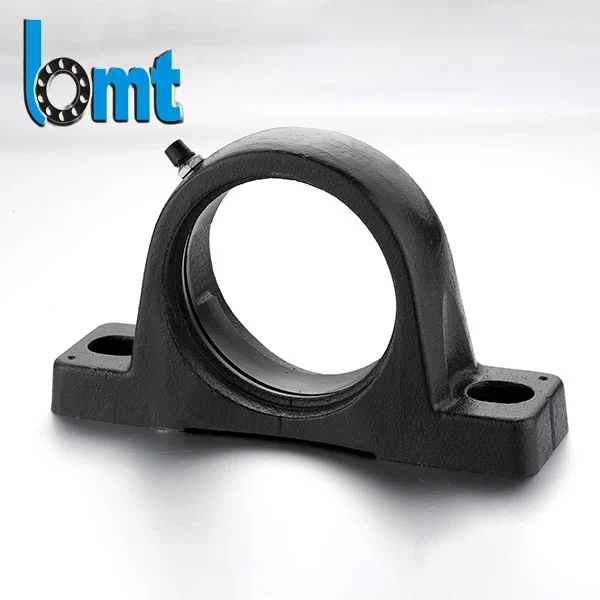

Co to jest obudowa blokowa?

Obudowa blokowa to mechaniczny element nośny przeznaczony do utrzymywania łożyska i mocowania wału obrotowego do ramy maszyny lub powierzchni montażowej. Zapewnia stabilny punkt montażu, jednocześnie pomagając łożysku utrzymać zamierzone położenie podczas pracy. W zależności od projektu zespół może również zawierać uszczelki, pokrywy, elementy smarujące i elementy montażowe.

W zastosowaniach przemysłowych terminyobudowa bloku poduszkiIzespół łożyska blokowegoare sometimes used interchangeably. Nie zawsze jednak opisują dokładnie ten sam produkt. Obudowa jest korpusem konstrukcyjnym, natomiast kompletny zespół łożyskowy zwykle obejmuje obudowę i kompatybilną wkładkę łożyskową.

To rozróżnienie ma znaczenie przy zakupie części zamiennych. Kupujący zamawiający wyłącznie obudowę muszą osobno sprawdzić wymiary łożyska i sposób montażu. Osoby poszukujące zespołu gotowego do montażu powinny potwierdzić, że łożysko, mechanizm blokujący i obudowa są kompatybilne.

Właściwie dobrana obudowa może przyczynić się do niezawodnego podparcia wału, łatwej konserwacji i spójnej pracy maszyny. Jest zatem ważnym elementem w projektowaniu sprzętu, a nie tylko wspornikiem montażowym.

Jak działa obudowa bloku poduszkowego?

Obudowa jest przymocowana do sztywnej podstawy maszyny, natomiast zamontowane w niej łożysko podtrzymuje obracający się wał. Gdy wał się obraca, łożysko kompensuje względny ruch pomiędzy wałem a konstrukcją stacjonarną. Obudowa przenosi obciążenia robocze na powierzchnię montażową i pomaga utrzymać łożysko w prawidłowym położeniu.

Typowy zespół łożyska stojakowego spełnia kilka funkcji:

• Wsparcie wału:Utrzymuje wał obrotowy w zamierzonej pozycji.
• Transmisja obciążenia:Przenosi podparte obciążenia z łożyska na ramę maszyny.
• Stabilność montażu:Zapewnia bezpieczny punkt mocowania zespołu łożyska.
• Wsparcie wyrównania:Pomaga utrzymać zaprojektowane położenie wału, gdy powierzchnie montażowe i montaż są prawidłowe.
• Ochrona przed zanieczyszczeniami:Kompatybilne uszczelki lub pokrywy mogą pomóc w ograniczeniu przedostawania się kurzu, wilgoci i innych zanieczyszczeń.
• Dostęp konserwacyjny:W zależności od konstrukcji, złącza smarujące i dostępny osprzęt montażowy mogą uprościć serwisowanie.

Niektóre wkładki łożyskowe mają kulistą powierzchnię zewnętrzną, która umożliwia ograniczone samonastawność w oprawie. Ta cecha może kompensować niewielkie odchylenia kątowe, ale nie powinna być traktowana jako substytut prawidłowego ustawienia wału, prawidłowego montażu lub odpowiedniego wsparcia konstrukcyjnego.

Aby uzyskać więcej informacji na temat kompatybilnych komponentów, zapoznaj się z asortymentem łożysk BMT i znajdź konfigurację odpowiednią dla swojego zastosowania.

Jakie materiały i projekty są dostępne?

Materiał i konstrukcja obudowy wpływają na nośność, sztywność, odporność na korozję, wagę i wymagania konserwacyjne. Najlepszy wybór zależy od środowiska pracy i obciążeń przenoszonych przez zespół łożyska.

1. Obudowa bloku poduszkowego z żeliwa

Żeliwo jest szeroko stosowane w ogólnych wspornikach łożysk przemysłowych, ponieważ zapewnia użyteczną sztywność, dobre właściwości tłumienia drgań i praktyczną równowagę między wydajnością a kosztami. Jest powszechnie stosowany w przypadku przenośników, sprzętu rolniczego, pomp, silników elektrycznych i innych maszyn pracujących w zwykłych warunkach przemysłowych.

Rzeczywista nośność zależy jednak od konstrukcji oprawy, gatunku materiału, doboru łożyska, sposobu montażu i warunków pracy. Obudowy żeliwnej nie należy wybierać wyłącznie na podstawie materiału.

2. Obudowa bloku poduszki ze stali nierdzewnej

Stal nierdzewna może być odpowiednia do sprzętu narażonego na wilgoć, częste czyszczenie lub substancje żrące. Często rozważa się go w maszynach do przetwarzania żywności, sprzęcie morskim i niektórych zastosowaniach związanych z obsługą chemikaliów.

Kupujący powinni sprawdzić gatunek stali nierdzewnej i ocenić cały zespół, w tym łożysko, uszczelki, smar i elementy złączne. Odporność na korozję jest określana na podstawie pełnej specyfikacji materiału i środowiska serwisowego, a nie tylko opisu produktu.

3. Projekty obudów dzielonych i jednoczęściowych

Jednoczęściowe obudowy zapewniają stosunkowo prostą konstrukcję do wielu standardowych zastosowań. Oprawy dzielone mają oddzielną pokrywę i podstawę, co może ułatwić kontrolę i wymianę łożyska, gdy układ wałów utrudnia demontaż.

W przypadku cięższych zastosowań przemysłowych informacje o produktach BMT obejmują rodziny obudów SN500, SN600 i SNL. Serie te mają różne wymiary i kompatybilne układy łożysk, dlatego dokładny model należy sprawdzić pod kątem specyfikacji sprzętu.

Oceniając obudowę, należy wziąć pod uwagę następujące szczegóły projektu:

• Konstrukcja jednoczęściowa lub dzielona.
• Wymiary montażowe podstawy i położenie otworów na śruby.
• Wymiary gniazd łożysk i kompatybilność średnic wału.
• Układy uszczelnień i pokryw.
• Dostęp do smarowania i wymagania serwisowe.
• Kompatybilność z określonym łożyskiem i tuleją wciąganą.

Gdzie stosuje się obudowy blokowe?

Oprawy blokowe stosowane są wszędzie tam, gdzie wały obrotowe wymagają bezpiecznego podparcia i praktycznego układu montażowego. Ich wszechstronność sprawia, że ​​nadają się do szerokiej gamy maszyn przemysłowych i komercyjnych.

• Systemy przenośnikowe:Podpierać wały obrotowe w sprzęcie do transportu materiałów i powiązanych zespołach przekładni.
• Maszyny rolnicze:Pomóż w utrzymaniu obracających się elementów w sprzęcie narażonym na kurz, wibracje i zmieniające się obciążenia.
• Lakierki:Zapewniają podparcie łożysk dla kompatybilnych układów wałów w przemysłowych systemach transportu płynów.
• Silniki elektryczne:Zespoły wałów podporowych, w których wybrana konfiguracja obudowy jest zgodna z konstrukcją mechaniczną.
• Sprzęt produkcyjny:Zapewnij wsparcie montażowe dla rolek, wałów transmisyjnych i innych mechanizmów obrotowych.
• Maszyny górnicze i ciężkie:Podpierać odpowiednie układy łożysk, gdy wytrzymałość obudowy, uszczelnienie i nośność spełniają wymagania aplikacji.

Warunki środowiskowe mogą znacząco wpłynąć na odpowiednią specyfikację. Środowiska o dużym zapyleniu mogą wymagać bardziej skutecznego uszczelnienia, natomiast środowiska mokre lub korozyjne mogą wymagać odpowiednich materiałów odpornych na korozję. Wysokie obciążenia wibracyjne i udarowe wymagają również dokładnej oceny łożyska, obudowy, śrub montażowych i konstrukcji nośnej.

Jak wybrać odpowiednią obudowę blokową?

Wybór odpowiedniej obudowy bloku poduszki rozpoczyna się od rzeczywistych wymagań eksploatacyjnych maszyny. Oprawa pasująca do wału może nadal być nieodpowiednia, jeśli jej wymiary montażowe, nośność, układ uszczelnień lub kompatybilność łożysk nie odpowiadają zastosowaniu.

Krok 1: Potwierdź średnicę wału

Określ średnicę wału i wymagany otwór łożyska. W przypadku łożysk stożkowych sprawdzić odpowiednią tuleję wciąganą i układ montażowy. Nie zakładaj, że dwie obudowy są wymienne tylko dlatego, że ich kształty zewnętrzne wyglądają podobnie.

Krok 2: Sprawdź kompatybilność łożysk

Potwierdź oznaczenie łożyska, wymiary, wymagania dotyczące luzu wewnętrznego, metodę blokowania i sposób smarowania. Obudowa i łożysko muszą być kompatybilne jako kompletny zespół.

Krok 3: Oblicz obciążenia eksploatacyjne

Ocenić obciążenia promieniowe, obciążenia osiowe, obciążenia udarowe, prędkość wału i obciążenie robocze. Zamiast polegać na ogólnych opisach materiałów, należy sprawdzić dane znamionowe łożysk i specyfikacje obudowy producenta.

Krok 4: Oceń środowisko

Weź pod uwagę temperaturę, wilgotność, kurz, narażenie na wodę, chemikalia i procedury czyszczenia. Wybierz materiał obudowy i układ uszczelnień odpowiednio do tych warunków.

Krok 5: Sprawdź wymiary montażowe

Porównaj całkowitą długość, szerokość, wysokość, wysokość środka wału, rozstaw otworów montażowych i rozmiary śrub z istniejącą maszyną. Zgodność wymiarowa jest szczególnie ważna w przypadku wymiany wycofanego lub uszkodzonego komponentu.

Krok 6: Rozważ długoterminową konserwację

Oceń okresy smarowania, dostępność, procedury wymiany i dostępność części zamiennych. Obudowa upraszczająca kontrolę i serwisowanie może zmniejszyć nakłady na konserwację w całym okresie użytkowania sprzętu.

Porównanie wyboru obudów blokowych

Poniższa tabela zawiera praktyczne porównanie popularnych materiałów i konstrukcji obudów. Ma on służyć jako wstępny przewodnik po selekcji; ostateczny wybór powinien opierać się na zweryfikowanych specyfikacjach produktu.

Dla porównania, opublikowana strona produktów BMT zawiera listę modeli SN505 o średnicy wału 20 mm, SN510 o średnicy wału 45 mm i SN520 o średnicy wału 90 mm. Przykłady te należą do wymienionej serii obudów SN. Przed złożeniem zamówienia należy zawsze zapoznać się z pełną tabelą wymiarów i potwierdzić wymaganą kombinację łożysk.

Zapoznaj się ze specyfikacją obudowy blokowej BMT, aby zapoznać się z wymienionymi modelami obudów i odpowiadającymi im wymiarami technicznymi.

Najlepsze praktyki dotyczące instalacji i konserwacji

Prawidłowy montaż sprawia, że ​​obudowa i łożysko działają zgodnie z przeznaczeniem. Nawet dobrze wykonany element może ulec przedwczesnemu zużyciu, jeśli podstawa montażowa jest nierówna, wał jest niewspółosiowy lub nieodpowiednie smarowanie.

Lista kontrolna instalacji

• Sprawdź obudowę, gniazdo łożyska, wał i powierzchnię montażową pod kątem uszkodzeń lub zanieczyszczeń.
• Sprawdź model obudowy, oznaczenie łożyska, średnicę wału i wymiary montażowe.
• Upewnij się, że powierzchnia montażowa jest wystarczająco płaska, sztywna i czysta.
• Ostrożnie umieść obudowę i wyrównaj wał z podłączonym sprzętem.
• Dokręcić elementy mocujące określonym momentem, stosując zalecaną kolejność.
• Zamontować elementy łożyskowe i blokujące zgodnie z instrukcjami producenta.
• Nałóż określony smar i sprawdź, czy uszczelki i pokrywy są prawidłowo zamontowane.
• Jeśli jest to bezpieczne i praktyczne, obróć wał ręcznie, a następnie wykonaj kontrolowany test działania.

Rutynowa konserwacja

Podczas planowych przeglądów należy monitorować nietypowy hałas, wibracje, zmiany temperatury, stan smaru, luźne elementy złączne i widoczne zanieczyszczenia. Ustal okresy konserwacji zgodnie z prędkością roboczą, obciążeniem, środowiskiem i zaleceniami producenta.

Nadmierne smarowanie może również powodować problemy, w tym nadmierne ciepło w niektórych warunkach pracy. Zamiast nakładać smar na oślep, należy stosować zalecany rodzaj i ilość smaru.

Typowe problemy i praktyczne rozwiązania

Rozpoznawanie wczesnych sygnałów ostrzegawczych pomaga zespołom konserwacyjnym badać problemy z łożyskami i oprawami, zanim doprowadzą one do dłuższych przestojów.

• Nadmierne wibracje:Sprawdź współosiowość wałów, sztywność mocowania, bezpieczeństwo elementów złącznych, stan łożysk i wyważenie maszyny.
• Nieprawidłowa temperatura pracy:Zbadaj smarowanie, obciążenie łożyska, tarcie uszczelnienia, wyrównanie i prędkość roboczą.
• Przedwczesne zużycie łożysk:Przejrzyj kontrolę zanieczyszczeń, procedury montażu, pasowania wałów, smarowanie i warunki obciążenia.
• Korozja:Sprawdź narażenie środowiska, przydatność materiału, ochronę powierzchni i skuteczność uszczelnienia.
• Luźny montaż:Sprawdź podstawę, śruby mocujące, ramę nośną i wszelkie oznaki zużycia lub ruchu.
• Powtarzające się awarie wymiany:Zamiast wymieniać obudowę, sprawdź pierwotną przyczynę bez sprawdzania łożyska i warunków pracy.

Objawy te mogą mieć wiele przyczyn. Systematyczna kontrola całego zespołu obrotowego jest skuteczniejsza niż zakładanie, że zawsze odpowiedzialna jest sama obudowa.

Często zadawane pytania

1. Jaki jest główny cel obudowy blokowej?

Jego głównym celem jest trzymanie i podtrzymywanie kompatybilnego łożyska, mocowanie zespołu wału obrotowego do powierzchni montażowej i przenoszenie obciążeń eksploatacyjnych na konstrukcję nośną.

2. Jaka jest różnica pomiędzy obudową stojakową a łożyskiem stojakowym?

Obudowa blokowa jest elementem konstrukcyjnym, w którym mieści się łożysko. Zespół łożyskowy stojakowy ogólnie odnosi się do zmontowanego produktu, łącznie z obudową i wkładką łożyskową. Terminologia dotycząca produktu różni się w zależności od producenta, dlatego należy sprawdzić, czy oferta obejmuje samą obudowę, czy całe urządzenie.

3. Jaki materiał jest najlepszy na obudowę blokową?

Żeliwo jest częstym wyborem do ogólnych zastosowań przemysłowych ze względu na jego sztywność i właściwości tłumienia drgań. Stal nierdzewna może być bardziej odpowiednia tam, gdzie ważna jest odporność na korozję. Ostateczny wybór zależy od obciążeń, środowiska, wymiarów i specyfikacji producenta.

4. Jak znaleźć właściwy rozmiar obudowy bloku poduszki?

Zacznij od średnicy wału i oznaczenia łożyska. Następnie sprawdź wymiary oprawy, rozstaw otworów montażowych, wysokość środka wału, kompatybilność łożysk i układ blokujący. W przypadku zakupu części zamiennej porównaj numer oryginalnej części i rysunek wymiarowy.

5. Czy obudowa z blokiem poduszki może kompensować niewspółosiowość wału?

Niektóre zespoły łożyskowe wykorzystują samonastawne wkładki łożyskowe, które mogą kompensować ograniczone niewspółosiowość kątową. Dopuszczalny zakres zależy od konstrukcji łożyska. Nadmierne niewspółosiowość może nadal powodować wibracje, nierówne obciążenie i przedwczesną awarię.

6. Jak często należy konserwować zespół łożyska stojakowego?

Nie ma uniwersalnego okresu konserwacji. Harmonogramy przeglądów i smarowania powinny odzwierciedlać typ łożyska, prędkość roboczą, obciążenie, temperaturę, poziom zanieczyszczenia i zalecenia producenta. Jednostki uszczelnione na cały okres eksploatacji mogą mieć inne wymagania serwisowe niż konstrukcje wymagające dosmarowywania.

7. Czy BMT spełnia wymagania dotyczące obudów luzem lub OEM?

Strona produktu BMT identyfikuje opcje OEM i zakupy hurtowe jako obsługiwane opcje. Kupujący powinni podać wymagany model, wymiary, układ łożysk, materiał, ilość i szczegóły zastosowania, aby potwierdzić dostępność i odpowiednią specyfikację.

Wniosek: znajdź odpowiednią obudowę blokową

Wybór niezawodnej oprawy stojakowej rozpoczyna się od dokładnych wymiarów, kompatybilnych łożysk, odpowiednich materiałów i dokładnego zrozumienia środowiska pracy. Dbałość o obciążenia znamionowe, współosiowość wałów, jakość montażu, uszczelnienie i smarowanie może pomóc poprawić niezawodność sprzętu i uprościć konserwację.

BMT oferuje rozwiązania obudów blokowych do szeregu zastosowań w przemysłowych przekładniach i maszynach, z opublikowanymi informacjami technicznymi obejmującymi wiele serii obudów i wymiarów. Niezależnie od tego, czy wymieniasz istniejący komponent, czy kupujesz obudowy na nowy sprzęt, przed podjęciem decyzji o zakupie dokładnie porównaj wymagania techniczne.

Szukasz niezawodnej obudowy blokowej do swojego następnego projektu? Odwiedź stronę produktu Obudowa blokowa BMT, aby zapoznać się z dostępnymi specyfikacjami. Udostępnij naszemu zespołowi swoje rysunki, wymiary wału, model łożyska, warunki pracy i wielkość zamówienia.Skontaktuj się z namijuż dziś, aby omówić Twoje zastosowanie, potwierdzić kompatybilność produktu i poprosić o wycenę dotyczącą wymagań dotyczących obudowy blokowej.
