Który typ łożyska walcowego jest najlepszy do Twojego zastosowania przemysłowego

Łożyska walcowesą powszechnie uznawane za wyjątkową nośność promieniową, wysoką sztywność i przydatność do wymagających środowisk przemysłowych. Jednak wybór odpowiedniego typu łożyska walcowego nie zawsze jest prosty. Przy wielu konstrukcjach, takich jak serie NU, NJ, NUP, N i NF, z których każda oferuje unikalne zalety konstrukcyjne i wydajnościowe, wybór optymalnego łożyska wymaga jasnego zrozumienia warunków zastosowania.

W tym szczegółowym przewodniku omówiono zasady działania, typy konstrukcji, charakterystykę działania i rzeczywiste zastosowania łożysk walcowych. Pod koniec tego artykułu będziesz w stanie z całą pewnością określić, które łożysko walcowe najlepiej odpowiada Twoim konkretnym potrzebom przemysłowym.

Spis treści

• Czym są łożyska walcowe?
• Jak działają łożyska walcowe?
• Kluczowe zalety łożysk walcowych
• Wyjaśnienie głównych typów łożysk walcowych
• Tabela porównawcza typów łożysk walcowych
• Zastosowania przemysłowe
• Jak wybrać odpowiednie łożysko walcowe
• Rozważania dotyczące konserwacji i okresu użytkowania
• Często zadawane pytania

Czym są łożyska walcowe?

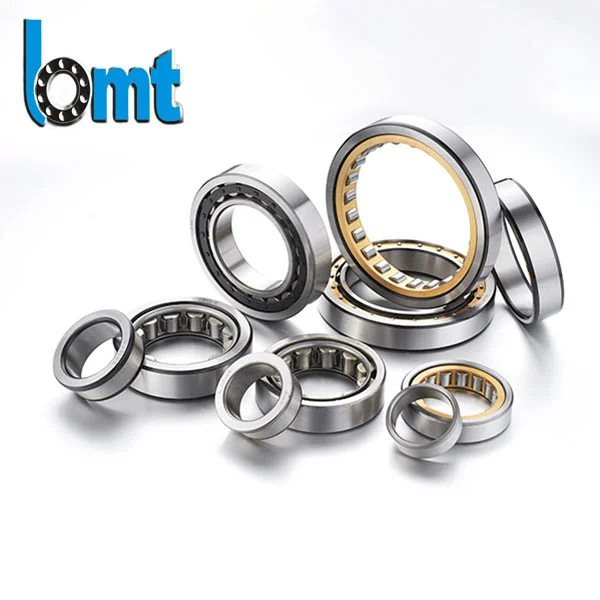

Łożyska walcowe to łożyska toczne, w których zamiast kulek zastosowano cylindryczne rolki, aby zachować odstęp między ruchomymi częściami. W przeciwieństwie do łożysk kulkowych, które stykają się punktowo z bieżniami, rolki cylindryczne zapewniają kontakt liniowy, dzięki czemu mogą przenosić znacznie większe obciążenia promieniowe.

Łożyska te są powszechnie stosowane w maszynach o dużej wytrzymałości, gdzie istotna jest wysoka nośność, sztywność i niezawodność działania. Firmy takie jakBMTprojektujemy łożyska walcowe, aby sprostać rygorystycznym wymaganiom takich gałęzi przemysłu, jak produkcja stali, górnictwo, wytwarzanie energii i przekładnie przemysłowe.

Jak działają łożyska walcowe?

Zasada działania łożysk walcowych opiera się na ruchu tocznym, a nie tarciu ślizgowym. Cylindryczne rolki prowadzone są pomiędzy bieżnią wewnętrzną i zewnętrzną, rozkładając obciążenia równomiernie na powierzchni łożyska.

• Obciążenia promieniowe przenoszone są poprzez kontakt liniowy
• Zmniejszone tarcie poprawia efektywność energetyczną
• Wysoka sztywność minimalizuje ugięcie wału

Niektóre konstrukcje umożliwiają przemieszczenie osiowe, co czyni je idealnymi do zastosowań, w których występuje rozszerzalność cieplna wału.

Kluczowe zalety łożysk walcowych

• Wysoka nośność promieniowa– Idealny do ciężkich maszyn
• Możliwość dużej prędkości– Nadaje się do dużych prędkości obrotowych
• Niskie tarcie– Zmniejszone wytwarzanie ciepła
• Konstrukcja modułowa– Łatwy montaż i demontaż
• Długa żywotność– Jeśli są odpowiednio nasmarowane i wyosiowane

Wyjaśnienie głównych typów łożysk walcowych

Łożyska walcowe typu NU

Łożyska typu NU mają dwa żebra na pierścieniu zewnętrznym i nie mają żadnych żeber na pierścieniu wewnętrznym. Konstrukcja ta umożliwia przemieszczenie osiowe w obu kierunkach, dzięki czemu nadaje się do łożysk pływających.

Łożyska walcowe typu NJ

Łożyska NJ mają dwa żebra na pierścieniu zewnętrznym i jedno żebro na pierścieniu wewnętrznym, dzięki czemu mogą przenosić ograniczone obciążenia osiowe w jednym kierunku.

Łożyska walcowe typu NUP

Łożyska NUP zawierają dodatkowe luźne żebro, które umożliwia osiowe ustawienie wału w obu kierunkach, jednocześnie wytrzymując duże obciążenia promieniowe.

Łożyska walcowe typu N

Łożyska typu N mają dwa żebra na pierścieniu wewnętrznym i żadne na pierścieniu zewnętrznym, co umożliwia przemieszczenie osiowe podobne do łożysk typu NU, ale przy innej konfiguracji montażowej.

Łożyska walcowe typu NF

Łożyska NF mogą przenosić obciążenia osiowe w jednym kierunku ze względu na konfigurację żeber, często stosowaną w zastosowaniach w skrzyniach biegów i silnikach.

Tabela porównawcza typów łożysk walcowych

Zastosowania przemysłowe

Łożyska walcowe są szeroko stosowane w różnych gałęziach przemysłu ze względu na ich wytrzymałość i możliwości adaptacji:

• Walcarki stali
• Sprzęt górniczy i budowlany
• Turbiny wiatrowe
• Przekładnie przemysłowe
• Silniki elektryczne i generatory

Na przykład w hutach stali łożyska walcowe wytrzymują ekstremalne obciążenia i warunki udarowe, zachowując jednocześnie stabilność wymiarową.

Jak wybrać odpowiednie łożysko walcowe

Wybierając łożyska walcowe, należy wziąć pod uwagę następujące czynniki:

1. Wymagania dotyczące obciążenia promieniowego i osiowego
2. Prędkość robocza
3. Układ montażowy (stały lub pływający)
4. Metoda smarowania
5. Temperatura robocza

Współpracuję z doświadczonymi producentami m.inBMTgwarantuje, że wybrane przez Ciebie łożysko będzie zoptymalizowane pod kątem wydajności, niezawodności i efektywności kosztowej.

Rozważania dotyczące konserwacji i okresu użytkowania

Właściwa konserwacja znacznie wydłuża żywotność łożyska. Kluczowe najlepsze praktyki obejmują:

• Stosowanie odpowiedniego smarowania
• Zapobieganie zanieczyszczeniom
• Zapewnienie prawidłowego montażu i wyrównania
• Monitorowanie wibracji i temperatury

Regularne przeglądy pomagają wykryć wczesne oznaki zmęczenia lub zużycia, zapobiegając kosztownym przestojom.

Często zadawane pytania

Czy łożyska walcowe mogą przenosić obciążenia osiowe?

Niektóre typy, takie jak łożyska NJ i NUP, mogą przenosić ograniczone obciążenia osiowe w zależności od konfiguracji żeber.

Czy łożyska walcowe są lepsze od łożysk kulkowych?

W przypadku zastosowań o dużym obciążeniu promieniowym i dużej sztywności łożyska walcowe są na ogół lepsze od łożysk kulkowych.

W jakich branżach najczęściej stosuje się łożyska walcowe?

Stal, górnictwo, energetyka i przemysł ciężki w dużym stopniu opierają się na łożyskach walcowych.

Jak przedłużyć żywotność łożysk walcowych?

Prawidłowe smarowanie, właściwy montaż i regularna konserwacja to najskuteczniejsze sposoby maksymalizacji żywotności łożyska.

Wniosek

Wybór odpowiedniego łożyska walcowego to kluczowa decyzja, która bezpośrednio wpływa na niezawodność i wydajność maszyny. Rozumiejąc różnice pomiędzy typami łożysk, nośnością i wymaganiami aplikacji, można zapewnić optymalną pracę i długoterminową trwałość.

Jeśli szukasz wysokiej jakości łożysk walcowych zaprojektowanych do wymagających zastosowań przemysłowych,BMToferuje profesjonalne rozwiązania i wsparcie techniczne. Nie krępuj sięskontaktuj się z namijuż dziś, aby omówić Twoje wymagania i znaleźć odpowiednie łożysko dla swojego projektu.
