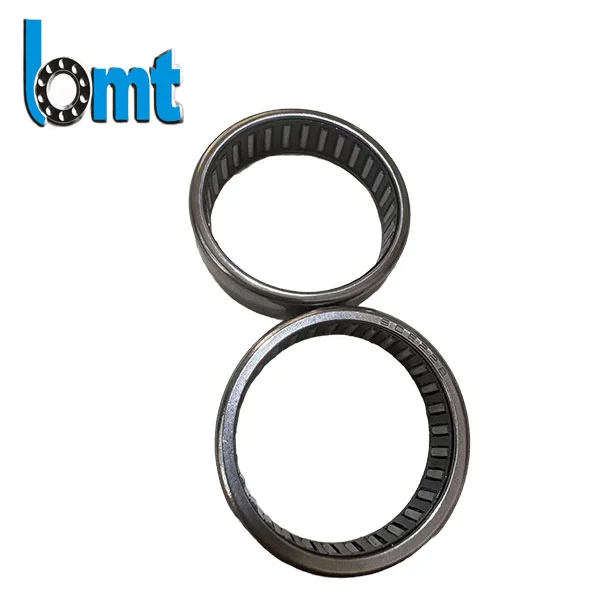

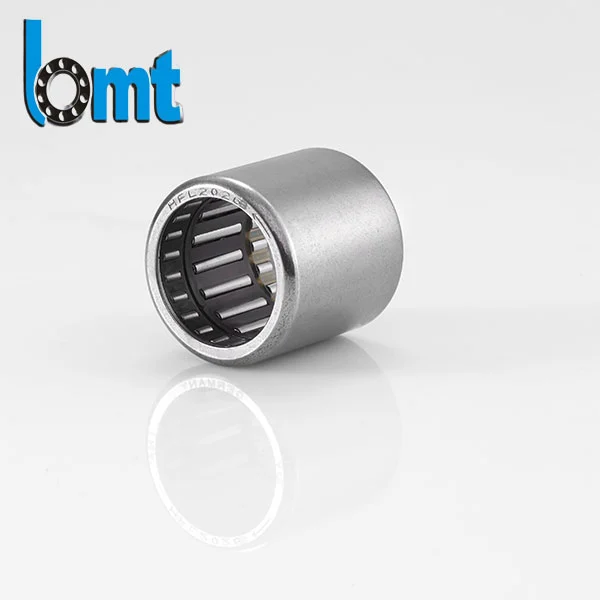

Łożyska igiełkowe ciągnione

Łożyska te są szeroko stosowane w silnikach elektrycznych, przekładniach samochodowych, układach przekładni, maszynach rolniczych i narzędziach przemysłowych, gdzie wymagany jest stabilny obrót i stały rozkład obciążenia.

Wyzwanie inżynieryjne, które rozwiązuje to łożysko

W kompaktowych układach przekładni inżynierowie często spotykają się z trzema powtarzającymi się problemami:

• Ograniczona przestrzeń montażowa promieniowa
• Wysokie wymagania dotyczące obciążenia promieniowego
• Przedwczesne zużycie spowodowane nierównomiernym rozkładem obciążenia w standardowych łożyskach kulkowych

Łożyska igiełkowe cienkościenne rozwiązują te problemy poprzez zwiększeniepowierzchnia styku rolek z bieżnią, co zmniejsza koncentrację naprężeń i poprawia rozkład obciążenia podczas pracy ciągłej.

Projekt konstrukcyjny i zasada działania

W odróżnieniu od łożysk kulkowych zwykłych, w tym produkcie zastosowano:konstrukcja igiełkowa z cienkościennym pierścieniem zewnętrznym.

Kluczowe cechy konstrukcyjne:

• Cienki, tłoczony pierścień zewnętrznyzmniejsza zapotrzebowanie na przestrzeń mieszkalną
• Długie cylindryczne rolkizwiększyć powierzchnię styku z bieżnią
• Wysoka obciążalność promieniowaprzy kompaktowych wymiarach
• Nadaje się domontaż na wcisk w otworze oprawy

Struktura ta jest szczególnie skuteczna w systemach, w których dominuje obciążenie promieniowe, a obciążenie osiowe jest minimalne lub kontrolowane przez inne komponenty.

Kontrola materiału i obróbki cieplnej

Wydajność łożyska zależy od stabilności materiału i kontroli wymiarów podczas produkcji.

Łożyska igiełkowe ciągnione BMT są produkowane przy użyciu:

• Wysokowęglowa chromowana stal łożyskowa (GCr15 / odpowiednik)
• Kontrolowany proces formowania na zimno zapewniający precyzję pierścienia zewnętrznego
• Hartowane rolki igiełkowe z wykończeniem powierzchni dla zmniejszenia tarcia
• Stabilizowany proces obróbki cieplnej w celu utrzymania jednorodności twardości

Każda partia jest kontrolowana w celu utrzymania spójności:

• Rozkład twardości
• Okrągłość rolek
• Jakość nawierzchni bieżni
• Tolerancja wymiarowa w warunkach wciskania

Typowe zastosowania

W oparciu o wzorce zastosowań przemysłowych, ten typ łożyska jest powszechnie stosowany w:

• Kompaktowe skrzynie biegów i układy redukcyjne
• Zespoły przekładni motocyklowych
• Układy napędowe maszyn rolniczych
• Elektronarzędzia (szybkie silniki kompaktowe)
• Samochodowe układy kierownicze i pomocnicze
• Rolki przenośnikowe i systemy automatyki przemysłowej

Jest to najbardziej odpowiednie, gdyograniczenia przestrzenne uniemożliwiają stosowanie większych zespołów łożyskowych.

Charakterystyka wydajności w działaniu

1. Wysoka nośność promieniowa w ograniczonej przestrzeni

Konstrukcja igiełkowa rozkłada obciążenie na większą linię styku, poprawiając nośność w porównaniu z łożyskami kulkowymi punktowymi.

2. Stabilny obrót przy ciągłym obciążeniu

Prawidłowo nasmarowane łożysko utrzymuje stabilny ruch w długich cyklach pracy przy zmniejszonych wibracjach.

3. Kompaktowa integracja strukturalna

Cienki pierścień zewnętrzny umożliwia bezpośrednie wciśnięcie w otworach oprawy, redukując potrzebę stosowania dodatkowych osłon łożysk w zespołach kompaktowych.

Produkcja i kontrola jakości

Aby zapewnić spójność partii w zastosowaniach OEM, produkcja obejmuje:

• Kontrola wymiarowa geometrii pierścienia zewnętrznego
• Pomiar średnicy i okrągłości walców
• Kontrola luzu promieniowego przed montażem
• Badanie twardości powierzchni bieżni
• Kontrola hałasu i wibracji podczas jazdy na podstawie próbek

Do zastosowań przemysłowych wymagających większej stabilności dostępne są opcje klasy EMQ z bardziej rygorystyczną kontrolą hałasu i wykończenia powierzchni.

Wymagania dotyczące instalacji i aplikacji

Wydajność łożyska zależy w dużym stopniu od warunków montażu. Następujące czynniki bezpośrednio wpływają na żywotność:

• Dokładność tolerancji wymiarowej wału i obudowy
• Prawidłowa siła docisku podczas montażu
• Odpowiednie smarowanie (stabilność smaru lub filmu olejowego)
• Unikanie niewspółosiowości podczas montażu
• Ograniczanie nietypowych osiowych obciążeń udarowych

W rzeczywistych zastosowaniach niewspółosiowość i niewystarczające smarowanie są najczęstszymi przyczynami przedwczesnych awarii, a nie wad materiałowych.

Porównanie ze standardowymi łożyskami kulkowymi

W kompaktowych układach przekładniowych:

Możliwości produkcyjne OEM

BMT Bearings wspiera klientów przemysłowych wymagających stabilnej produkcji masowej o spójnych specyfikacjach.

Usługi OEM obejmują:

• Możliwość dostosowania rozmiaru niestandardowego
• Znakowanie powierzchni (laserowe lub tłoczenie)
• Dostosowanie opakowań do wymagań eksportowych
• Wybór rodzaju smaru w oparciu o środowisko pracy
• Potwierdzenie rysunku technicznego przed produkcją
• Możliwość śledzenia partii w celu przemysłowej kontroli jakości

Systemy zdolności produkcyjnej i kontroli zostały zaprojektowane z myślą o długoterminowej spójności dostaw w przypadku powtarzalnych zamówień OEM.

Praktyczne zastosowanie

Aby wydłużyć żywotność w rzeczywistych środowiskach operacyjnych:

• Dopasuj twardość wału do specyfikacji łożyska
• Zapewnić prawidłową tolerancję otworu oprawy w przypadku konstrukcji pasowanej na wcisk
• Stosuj odpowiednie okresy smarowania w zależności od prędkości/obciążenia
• Podczas montażu należy unikać obciążeń udarowych
• Utrzymuj czystość w środowisku montażu

Właściwy montaż i smarowanie mają większy wpływ na trwałość łożyska niż same różnice materiałowe.

Łożyska igiełkowe ciągnione są przeznaczone dokompaktowe układy mechaniczne wymagające dużej obciążalności promieniowej i stabilnych parametrów obrotowych. Ich cienkościenna konstrukcja umożliwia efektywne wykorzystanie przestrzeni, a geometria rolek igiełkowych poprawia rozkład obciążenia w środowiskach pracy ciągłej.
