Łożyska wałeczkowe skośne osiowe serii SGL

Specjalizujemy się w rozwiązaniach łożysk precyzyjnych o dużym obciążeniu, przeznaczonych do wymagających maszyn przemysłowych i systemów automatyki. Nasze łożyska wałeczkowe skośne osiowe serii SGL zostały zaprojektowane do zastosowań wymagających dużej sztywności osiowej, precyzyjnego pozycjonowania i stabilnej pracy przy połączonych obciążeniach. Są powszechnie wybierane do obrabiarek, stołów obrotowych i ciężkich systemów automatyki, gdzie najważniejsza jest długa żywotność, niski poziom wibracji i stała dokładność.

Wyślij zapytanie

Ocena: 5.0

(Liczba ocen: 1)

Opis produktu

Dzięki ponad 20-letniemu doświadczeniu w produkcji zaobserwowaliśmy powszechny problem w zastosowaniach przemysłowych:

standardowe łożyska wzdłużne często nie utrzymują stabilnej precyzji przy ciągłych wysokich obciążeniach osiowych i długich cyklach pracy.

Łożyska wałeczkowe skośne osiowe serii SGL zostały opracowane specjalnie w celu rozwiązania tego ograniczenia poprzez ulepszenie:

Geometria kontaktu rolkowego

Kontrola stabilności obciążenia wstępnego

Odporność na ciepło przy pracy z dużą prędkością

Spójność rozkładu obciążenia

W porównaniu z konwencjonalnymi łożyskami wzdłużnymi seria SGL zapewnia wyższą sztywność i bardziej stabilną dokładność obrotu, szczególnie w precyzyjnych systemach pozycjonowania.

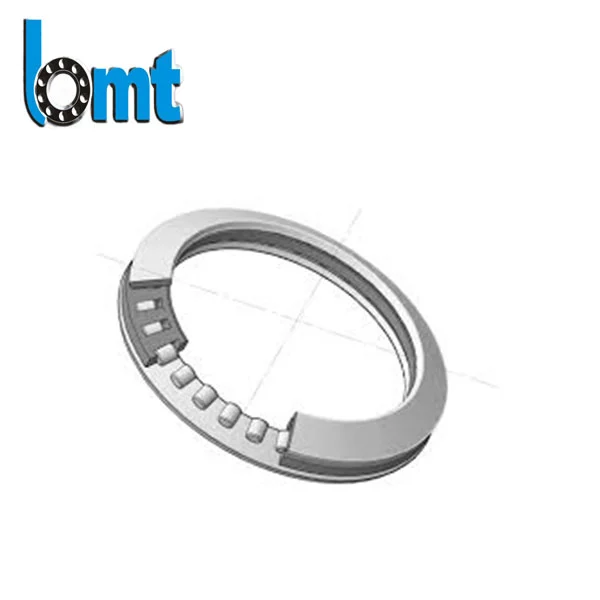

Axial Angular Contact Roller Bearings Sgl Series

Parametry techniczne

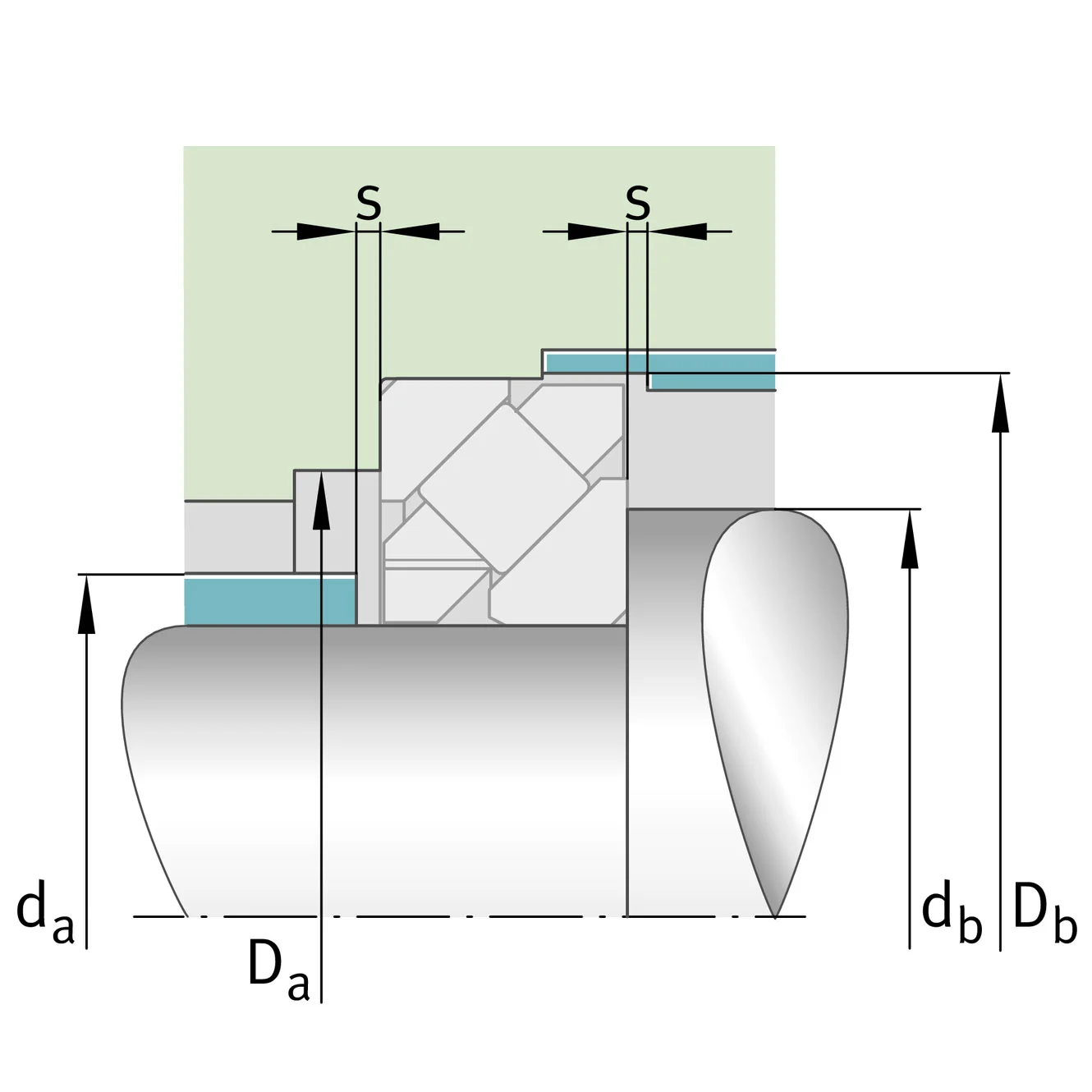

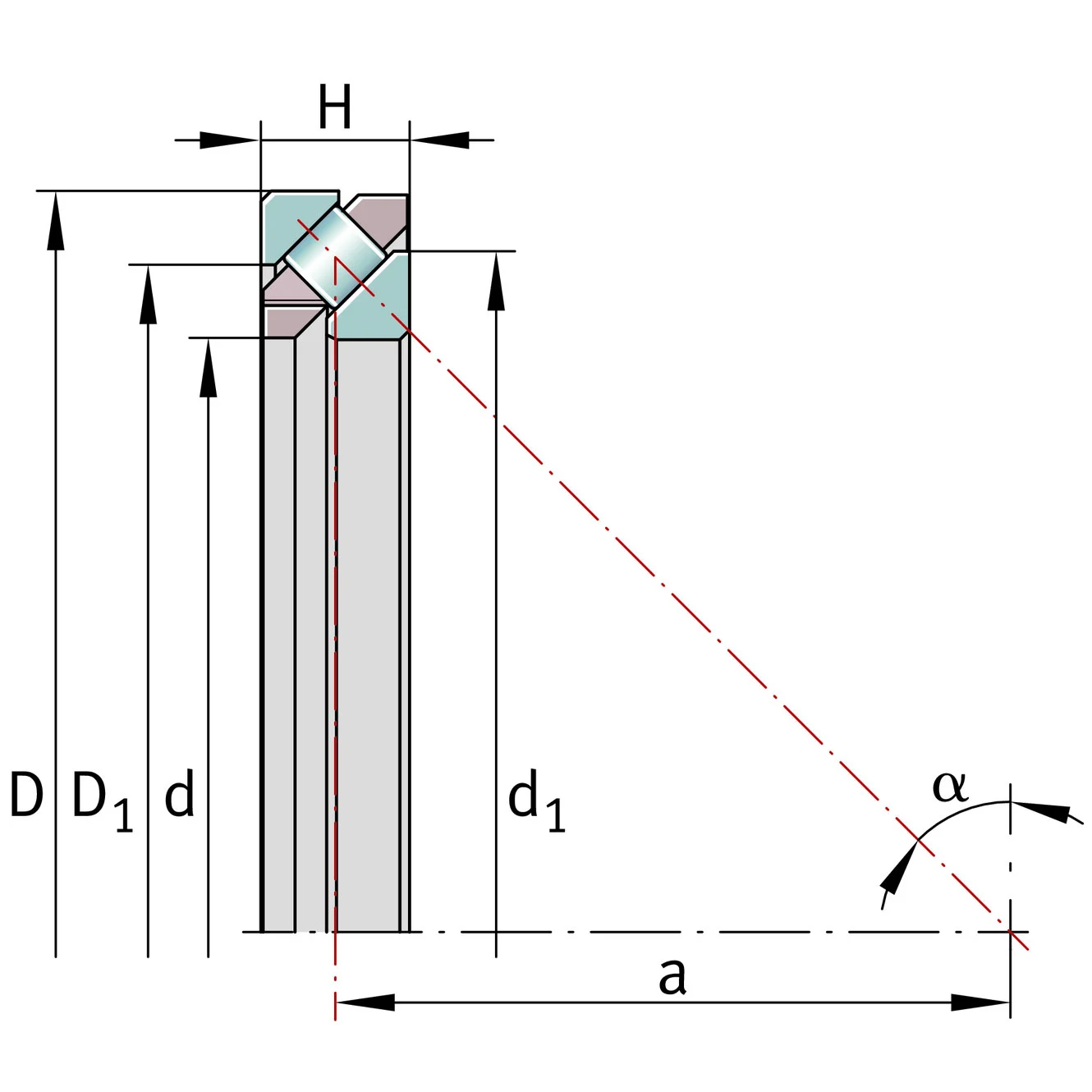

Oznaczenie	Oznaczenie zamówienia	Masa (kg)	d (mm)	D (mm)	Hmm)	D1 (mm)	d1 (mm)	a (mm)	DIN 623-1	Da (mm)	grubość (mm)	Grubość min (mm)	s	Cr (N)	C0r (N)	Móc)	C0a (N)	Cur (N)	Cua (N)	Prędkość odniesienia (obr./min)	Prędkość graniczna (obr./min)
SGL1730	F-587391.SGL	0.015	17	30	7	22.5	24.5	11.75	–	22.5	24.5	31	1	3500	3550	8400	17700	610	2480	7000	3200
SGL3042	F-587397.SGL	0.022	30	42	7	34.5	37.5	18	–	34.5	37.5	43	1	4400	5500	10600	27500	940	3850	5100	2100
SGL3547	F-618875.SGL	0.024	35	47	7	40	42	20.5	–	40	42	48	1	4800	6400	11500	32000	1110	4500	4600	1800
SGL4052	F-557493.SGL	0.026	40	52	7	45.5	46.5	23	1808	45.5	46.5	53	1	6900	9600	16600	48000	1650	6700	4300	1600
SGL4558	F-238341.SGL	0.033	45	58	7	51	52.2	25.75	1809	51	52.2	59	1	7600	11200	18200	56000	1950	7900	3900	1400
SGL5065	F-557494.SGL	0.042	50	65	7	57.3	57.7	28.75	1810	57.3	57.7	66	1	9900	14900	23700	75000	1730	7000	3600	1300
SGL6078	F-238166.SGL	0.085	60	78	10	68	70	34.5	1812	68	70	79	1	14300	21700	34500	109000	2500	10200	3200	1100
SGL6585	F-557495.SGL	0.106	65	85	10	75	77	37.5	1813	75	77	86	1	15000	23900	36000	119000	2750	11200	3000	1000
SGL80100	F-238167.SGL	0.12	80	100	10	90	92	45	1816	90	92	101	1.5	16600	29000	40000	144000	3350	13600	2500	850
SGL85110	F-587396.SGL	0.228	85	110	13	96	99	48.75	1817	96	99	111	1.5	21400	36000	51000	180000	4350	17700	2400	750
SGL98130	F-238584.SGL	0.42	98	130	16	113	115	57	–	113	115	131	1.5	37000	63000	89000	315000	7700	31000	2200	650
SGL105130	F-240120.SGL	0.269	105	130	13	116.5	118.5	58.75	1821	116.5	118.5	131	1.5	28500	52000	68000	260000	6000	24400	2000	600
SGL130165	F-631562.SGL	0.64	130	165	17.5	146	149	73.75	–	146	149	166	1.5	49000	90000	118000	450000	8600	35000	1800	500
SGL140175	F-550953.SGL	0.69	140	175	18	156	159	78.75	1828	156	159	176	1.5	50000	95000	121000	475000	9000	36500	1700	450
SGL180225	F-550954.SGL	1.44	180	225	22	200	205	101.25	1836	200	205	226	2	75000	151000	181000	750000	14400	58000	1500	350
SGL200250	F-565516.SGL	1.93	200	250	24	222.5	227.5	112.5	1840	222.5	227.5	251	2	100000	199000	240000	990000	19000	77000	1300	300
SGL240310	F-571366.SGL	4.55	240	310	33	272	278	137.5	–	272	278	311	2.5	153000	320000	370000	1600000	31000	125000	1200	250
SGL260320	F-555613.SGL	3	260	320	30	287	293	145	–	287	293	321	2.5	126000	280000	305000	1390000	25500	103000	1100	250
SGL290330	F-614821.SGL	1.78	290	330	20	307.4	312.6	155	–	307.4	312.6	331	2.5	84000	217000	203000	1090000	17600	72000	1000	200
SGL340400	F-565223.SGL	4.85	340	400	30	367	373	185	–	367	373	401	3	181000	440000	435000	2200000	39000	158000	900	200

Kluczowe zalety wydajności

Struktura o wysokiej sztywności osiowej

Zoptymalizowana geometria rolek zwiększa efektywną powierzchnię styku rolek z bieżniami.
Taka konstrukcja zmniejsza odkształcenia sprężyste i znacznie poprawia stabilność nośną, pomagając w utrzymaniudokładne pozycjonowanie pod wpływem dużej siły osiowej.

Precyzyjne szlifowanie bieżni

Wszystkie bieżnie są produkowane przy użyciu zautomatyzowanych linii szlifierskich i rygorystycznych systemów kontroli wymiarowej.

Powoduje to:

Niższy hałas podczas pracy
Zmniejszone ciepło tarcia
Zwiększona odporność na zmęczenie powierzchni
Minimalne mikrowibracje

Te zalety są szczególnie ważne dlaMaszyny CNC i szybkie systemy automatyzacji.

Stabilna wydajność materiału

Łożyska wałeczkowe skośne osiowe serii SGL idealnie nadają się do systemów wymagających precyzyjnej kontroli osiowej i stabilnego obrotu, w tym:

Wysoka odporność na zużycie
Stabilna dokładność wymiarowa
Wysoka trwałość zmęczeniowa
Doskonała odporność na odkształcenia

Dostępne są opcjonalne obróbki materiałów i powierzchniwilgotnych, korozyjnych lub specjalnych środowiskach operacyjnych.

Produkcja i kontrola jakości

BMT Bearings posiada w pełni kontrolowany system produkcji zgodny z normami ISO9001 i IATF16949.

Nasze możliwości produkcyjne obejmują:

Zautomatyzowane linie do precyzyjnego szlifowania
W pełni zautomatyzowane systemy montażu
Sprzęt do badania hałasu i wibracji
Narzędzia do kontroli okrągłości i chropowatości powierzchni
Systemy testowania cyklu życia i prześwitu

Każda partia łożysk serii SGL przechodzi pełną kontrolę przed wysyłką, aby mieć pewnośćstałą wydajność i niezawodność.

Typowe zastosowania

Łożyska wałeczkowe skośne osiowe serii SGL idealnie nadają się do systemów wymagających wysokiej precyzji sterowania osiowego i stabilnego obrotu, w tym:

Wrzeciona obrabiarek CNC
Obrotowe stoły indeksujące
Precyzyjne urządzenia automatyki
Wtryskarki
Systemy o dużym obciążeniu napędzane serwo
Szlifierki pionowe
Robotyka przemysłowa
Zespoły przekładni o dużym obciążeniu

W środowiskach produkcji ciągłej stabilna wydajność osiowa pomaga skrócić przestoje i częstotliwość konserwacji.

Seria SGL vs standardowe łożyska wzdłużne

Współczynnik wydajności	Standardowe łożyska oporowe	Łożyska serii SGL
Nośność osiowa	Średni	Wysoki
Dokładność pozycjonowania	Standard	Stopień precyzji
Stabilność przy dużych prędkościach	Umiarkowany	Wysoka stabilność
Sztywność strukturalna	Niżej	Wyższy
Odporność na ciepło	Ogólny	Ulepszony
Ciągła praca	Przeciętny	Stabilna i długa żywotność

Zalecane warunki pracy

Seria SGL jest zalecana do:

Ciągła praca przemysłowa
Systemy o dużym obciążeniu osiowym
Precyzyjny sprzęt do pozycjonowania
Wymagania dotyczące niskich wibracji
Częste zastosowania typu start-stop

W przypadku środowisk ekstremalnych (kurz, wilgoć, wysoka temperatura) konfiguracja smarowania i uszczelnienia powinna być dostosowana do warunków pracy.

Możliwość dostaw OEM i globalnych

BMT Bearings wspiera długoterminową współpracę OEM i eksport w Europie, Azji Południowo-Wschodniej, Ameryce Południowej i na Bliskim Wschodzie.

Zapewniamy:

Dostosowanie OEM
Znakowanie laserowe
Prywatne etykietowanie i opakowanie
Dostosowanie parametrów technicznych
Dostawa do produkcji masowej

Skupiamy się nie tylko na efektywności kosztowej, ale nadługoterminową stabilność, spójność i niezawodność operacyjnądla użytkowników przemysłowych.
