Zespół osiowej rolki igiełkowej i klatki
Osiowy zespół rolek igiełkowych i koszyków zaprojektowano tak, aby wytrzymywały duże obciążenia osiowe w ograniczonych przestrzeniach. Szczególnie sprawdziliśmy się w maszynach, w których ograniczenia przestrzenne i wymagania dotyczące wydajności idą w parze. Firma BMT udoskonalała te zespoły przez lata udoskonalania, zapewniając, że zapewniają one stałą niezawodność w zastosowaniach takich jak samochodowe skrzynie biegów i układy hydrauliczne.
Co składa się na ten produkt?
Osiowy zespół rolek igiełkowych i klatki składa się z cylindrycznych rolek igiełkowych, które utrzymują się w stałej pozycji za pomocą precyzyjnie stalowej klatki. Taka konstrukcja umożliwia rozłożenie obciążeń osiowych na dużą powierzchnię styku, pomimo ich niewielkich rozmiarów.
Klatka zwykle wykonana ze stali o wysokiej wytrzymałości lub materiału polimerowego, która utrzymuje rolki w równomiernych odstępach, aby uniknąć tarcia między nimi. Łożyska zapewniają płynny obrót nawet przy dużych obciążeniach. Wybraliśmy geometrię rolek, aby zmniejszyć naprężenia kontaktowe, co skutkuje dłuższą żywotnością w praktycznym zastosowaniu.
Parametry techniczne

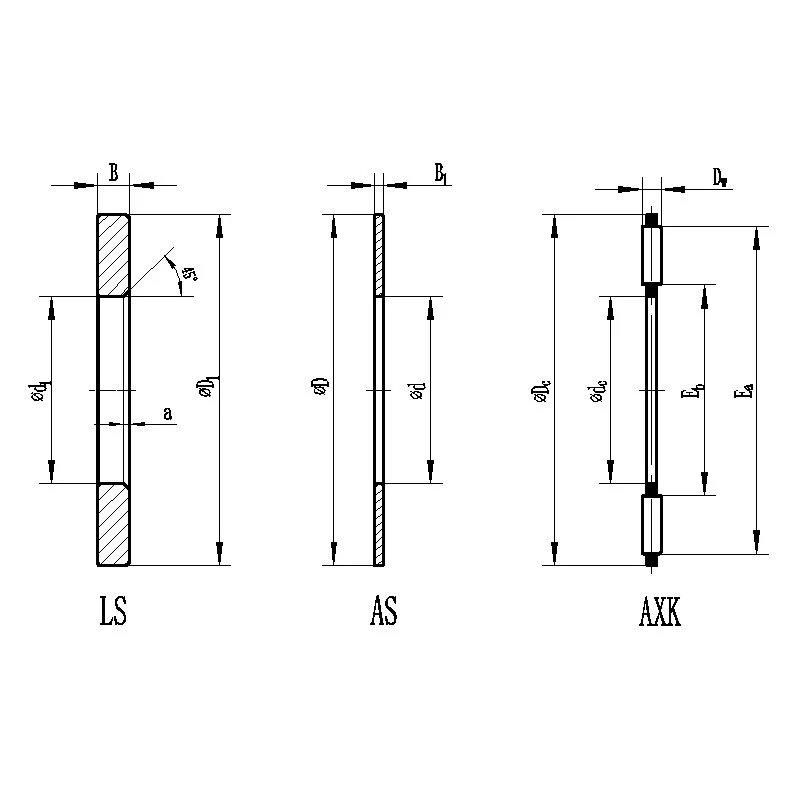

| Zespół osiowego wałka igiełkowego i klatki | Podkładki łożysk osiowych | Wymiary (mm) | Wymiary bieżni (mm) | Podstawowe obciążenia | |||||||||||||
| typ | Typ podkładki łożyska osiowego | Typ podkładki łożyska | DC | d | d1 | DC | D | D1 | Dw | B1 | B | min | Eb | Ech | dyn Ca KN | stan C0a KN | Prędkość graniczna nG min–1 |
| AXK0414-TV | AS0414 | - | 4 | 14 | 2 | 1 | - | - | 5 | 13 | 4.4 | 8 | 21000 | ||||
| AXK0515-TV | AS0515 | - | 5 | 15 | 2 | 1 | - | - | 6 | 14 | 4.75 | 9.2 | 21000 | ||||
| AXK0619-TV | AS0619 | LS0619 | 6 | 19 | 2 | 1 | 2.75 | 0.3 | 7 | 18 | 6.8 | 15.5 | 19000 | ||||
| AXK0821-TV | AS0821 | LS0821 | 8 | 21 | 2 | 1 | 2.75 | 0.3 | 9 | 20 | 7.8 | 19.4 | 18000 | ||||
| AXK1024 | AS1024 | LS 1024 | 10 | 24 | 2 | 1 | 2.75 | 0.3 | 12 | 23 | 9.2 | 25.5 | 17000 | ||||
| AXK1226 | AS1226 | LS 1226 | 12 | 26 | 2 | 1 | 2.75 | 0.3 | 14 | 25 | 9.9 | 29 | 15000 | ||||
| AXK1528 | AS1528 | LS 1528 | 15 | 28 | 2 | 1 | 2.75 | 0.3 | 17 | 27 | 11.3 | 36 | 13000 | ||||
| AXK1730 | AS1730 | LS 1730 | 17 | 30 | 2 | 1 | 2.75 | 0.3 | 19 | 29 | 11.9 | 39.5 | 12000 | ||||
| AXK2035 | AS2035 | LS 2035 | 20 | 35 | 2 | 1 | 2.75 | 0.3 | 22 | 34 | 13.1 | 46.5 | 10000 | ||||
| AXK2542 | AS2542 | LS 2542 | 25 | 42 | 2 | 1 | 3 | 0.6 | 29 | 41 | 14.7 | 58 | 8500 | ||||
| AXK3047 | AS3047 | LS 3047 | 30 | 47 | 2 | 1 | 3 | 0.6 | 34 | 46 | 16.3 | 70 | 7500 | ||||
| AXK3552 | AS3552 | LS 3552 | 35 | 52 | 2 | 1 | 3.5 | 0.6 | 39 | 51 | 17.8 | 81 | 6500 | ||||
| AXK4060 | AS4060 | LS4060 | 40 | 60 | 3 | 1 | 3.5 | 0.6 | 45 | 58 | 28 | 114 | 6000 | ||||
| AXK4565 | AS4565 | LS4565 | 45 | 65 | 3 | 1 | 4 | 0.6 | 50 | 63 | 30 | 128 | 5000 | ||||
| AXK5070 | AS5070 | LS5070 | 50 | 70 | 3 | 1 | 4 | 0.6 | 55 | 68 | 32 | 143 | 4800 | ||||
| AXK5578 | AS5578 | LS5578 | 55 | 78 | 3 | 1 | 5 | 0.6 | 60 | 76 | 38 | 186 | 4300 | ||||
| AXK6085 | AS6085 | LS6085 | 60 | 85 | 3 | 1 | 4.75 | 1 | 65 | 83 | 44.5 | 234 | 4000 | ||||
| AXK6590 | AS6590 | LS6590 | 65 | 90 | 3 | 1 | 5.25 | 1 | 70 | 88 | 46.5 | 255 | 3700 | ||||
| AXK7095 | AS7095 | LS7095 | 70 | 95 | 4 | 1 | 5.25 | 1 | 74 | 93 | 54 | 255 | 3500 | ||||
| AXK75100 | AS75100 | LS75100 | 75 | 100 | 4 | 1 | 5.75 | 1 | 79 | 98 | 55 | 265 | 3300 | ||||
| AXK80105 | AS80105 | LS80105 | 80 | 105 | 4 | 1 | 5.75 | 1 | 84 | 103 | 56 | 280 | 3100 | ||||
| AXK85110 | AS85110 | LS85110 | 85 | 110 | 4 | 1 | 5.75 | 1 | 89 | 108 | 58 | 290 | 3000 | ||||
| AXK90120 | AS90120 | LS90120 | 90 | 120 | 4 | 1 | 6.5 | 1 | 94 | 118 | 73 | 405 | 2700 | ||||
| AXK100135 | AS100135 | LS 100135 | 100 | 135 | 4 | 1 | 7 | 1 | 105 | 133 | 91 | 560 | 2500 | ||||
| AXK110145 | AS110145 | LS 110145 | 110 | 145 | 4 | 1 | 7 | 1 | 115 | 143 | 97 | 620 | 2300 | ||||
| AXK120155 | AS120155 | LS 120155 | 120 | 155 | 4 | 1 | 7 | 1 | 125 | 153 | 102 | 680 | 2100 | ||||
| AXK130170 | AS130170 | LS 130170 | 130 | 170 | 5 | 1 | 9 | 1 | 136 | 167 | 133 | 840 | 1900 | ||||
| AXK140180 | AS140180 | LS 140180 | 140 | 180 | 5 | 1 | 9.5 | 1 | 146 | 177 | 138 | 900 | 1800 | ||||
| AXK150190 | AS150190 | LS 150190 | 150 | 190 | 5 | 1 | 9.5 | 1 | 156 | 187 | 143 | 960 | 1700 | ||||
| AXK160200 | AS160200 | LS 160200 | 160 | 200 | 5 | 1 | 9.5 | 1 | 166 | 197 | 148 | 1020 | 1600 | ||||
Jakie korzyści oferuje ten produkt?
Konstrukcja oszczędzająca miejsce: Osiowy zespół rolek igiełkowych i klatki sprawdzają się wyjątkowo dobrze w zastosowaniach o ograniczonej przestrzeni promieniowej. Ich smukły profil pozwala na dopasowanie ich do kompaktowych obudów, takich jak skrzynie biegów lub układy sprzęgła, bez zmniejszania nośności
Solidne przenoszenie obciążeń osiowych: Ze względu na dużą liczbę rolek igiełkowych zespoły te mogą wytrzymać znacznie wyższe obciążenia osiowe niż łożyska o podobnej wielkości. Dzięki temu nadają się do stosowania w maszynach takich jak pompy hydrauliczne.
Niskie tarcie: Precyzyjne ustawienie rolek w klatce zmniejsza tarcie podczas obrotu. Ta specjalna konstrukcja może zmniejszyć akumulację ciepła. Nasze pomiary laboratoryjne pokazują, że prowadzi to do bardziej efektywnego wykorzystania energii, co jest kluczowym czynnikiem dla producentów pojazdów elektrycznych, którzy chcą wydłużyć żywotność baterii.
Jak ten produkt jest używany w rzeczywistych scenariuszach?
W przekładniach samochodowych wiodący producent zastąpił tradycyjne łożyska wzdłużne naszymi zespołami AXK 2030, zmniejszając rozmiar osiowy przekładni o 15%, jednocześnie zwiększając nośność o 20%. Ich inżynierowie zauważyli płynniejszą zmianę biegów i mniej problemów z konserwacją na dystansie 50 000 mil testowych — wynik porównywalny z naszymi własnymi testami trwałości.
Dlaczego możesz polegać na naszej jakości?
Firma BMT rozumie, że osiowy zespół rolek igiełkowych i klatek działa w maszynach o krytycznym znaczeniu. Dlatego nigdy nie idziemy na skróty w zakresie jakości. Każdy zespół poddawany jest rygorystycznym testom. Wszystkie rolki są sprawdzane pod kątem jednolitej twardości, a wszystkie koszyki są sprawdzane pod kątem dokładności wymiarowej. Każde łożysko jest testowane pod kątem gładkości obrotu. Robimy to, ponieważ opinie klientów nauczyły nas, że niezawodność to coś więcej niż tylko cecha – to konieczność.
Skontaktuj się z nami
Jeśli Twój projekt wymaga dużej nośności osiowej na małej przestrzeni, rozwiązaniem, którego potrzebujesz, może być zespół osiowych rolek igłowych i koszyków.
