Wyrównywanie łożysk igiełkowych

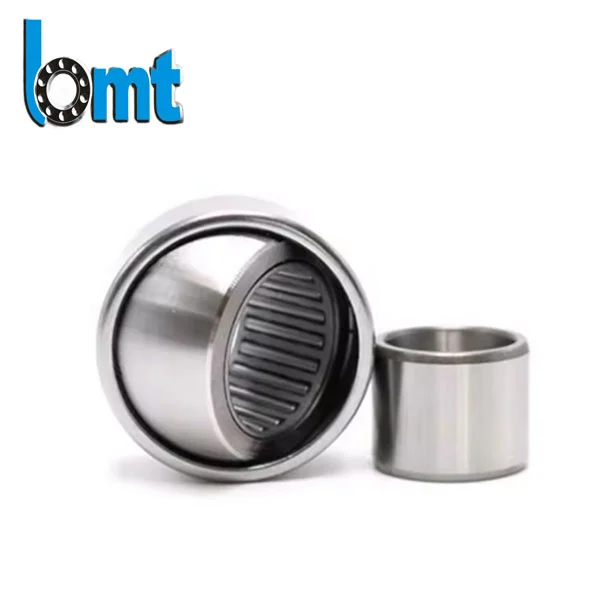

Jako niezawodny producent łożysk igiełkowych nastawnych w Chinach, firma BMT zaprojektowała te łożyska tak, aby bezpośrednio eliminowały niewspółosiowość wałów. Konstrukcja rolki igłowej + wyrównującego pierścienia zewnętrznego jest idealna do maszyn tekstylnych, przenośników i każdego sprzętu podatnego na niewspółosiowość wałów - pożegnaj się z bólami głowy związanymi z ustawieniem!
Specyfikacje produktu
| Oznaczenie | Średnica otworu (mm) | Otwór rolki igłowej (mm) | Średnica zewnętrzna (mm) | Szerokość (mm) | Nośność dynamiczna (kN) | Prędkość graniczna (r/min) |
| PNA 17/35 | 17 | - | 35 | 16 | 13.2 | 22 000 |
| PNA 25/47 | 25 | - | 47 | 20 | 22.9 | 15 000 |
| PNA 30/52 | 30 | - | 52 | 20 | 24.6 | 13 000 |
| RPNA 15/28 | - | 15 | 28 | 12 | 7.37 | 28 000 |
| RPNA 20/35 | - | 20 | 35 | 16 | 13.2 | 22 000 |
| PNA 22/44 | 22 | - | 44 | 20 | 22 | 16 000 |
| PNA 35/55 | 35 | - | 55 | 20 | 26.4 | 11 000 |
| PNA 40/62 | 40 | - | 62 | 20 | 27.5 | 10 000 |
| RPNA 25/42 | - | 25 | 42 | 20 | 19 | 18 000 |
| RPNA 30/47 | - | 30 | 47 | 20 | 22.9 | 15 000 |
| PNA 20/42 | 20 | - | 42 | 20 | 19 | 18 000 |
| RPNA 35/52 | - | 35 | 52 | 20 | 24.6 | 13 000 |
| RPNA 40/55 | - | 40 | 55 | 20 | 26.4 | 11 000 |
| RPNA 45/62 | - | 45 | 62 | 20 | 27.5 | 10 000 |
| PNA 12/28 | 12 | - | 28 | 12 | 7.37 | 28 000 |
| PNA 15/32 | 15 | - | 32 | 16 | 12.8 | 24 000 |
| RPNA 18/32 | - | 18 | 32 | 16 | 12.8 | 24 000 |
Parametry techniczne
| typowe modele łożysk igiełkowych nastawnych | |||
| Oznaczenie | Wymiary (mm) | Podstawowe obciążenie znamionowe (kN) | Scenariusze zastosowań |

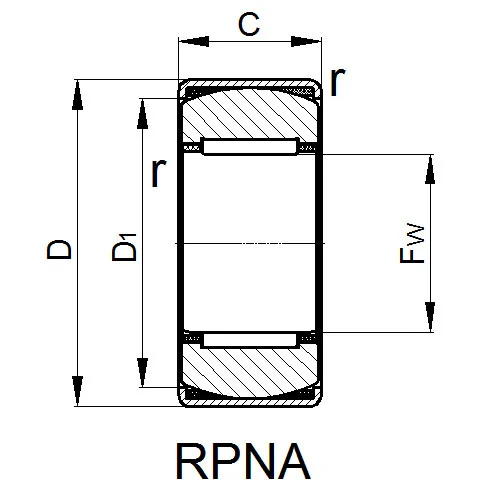

| RPNA 15/28 | Fw=15, D=28, C=12±0,5, D1=24,5, r min.=0,8 | dyn. Cr=6,9, stat. Kor=7,9 | Małe skrzynie biegów, pompy |
| RPNA 18/32 | Fw=18, D=32, C=16±0,5, D1=27, r min.=1,8 | dyn. Cr=12,5, stat. Kor=16,2 | Maszyny włókiennicze, przenośniki |
| RPNA 20/35 | Fw=20, D=35, C=16±0,5, D1=30,5, r min.=2,8 | dyn. Cr=13, stat. Kor=17,5 | Sprzęt rolniczy |
| RPNA 25/42 | Fw=25, D=42, C=20±0,5, D1=36,5, r min.=3,8 | dyn. Cr=18,8, stat. Kor=30,5 | Obrabiarki, kompresory |
| RPNA 28/44 | Fw=28, D=44, C=20±0,5, D1=38,5, r min.=4,8 | dyn. Cr=22, stat. Kor=34 | Prasy drukarskie |
| RPNA 30/47 | Fw=30, D=47, C=20±0,5, D1=42, r min.=5,8 | dyn. Cr=22,6, stat. Kor=36 | Wentylatory, dmuchawy |
| RPNA 35/52 | Fw=35, D=52, C=20±0,5, D1=47,5, r min.=6,8 | dyn. Cr=24,3, stat. Kor=41,5 | Maszyny budowlane |
| RPNA 40/55 | Fw=40, D=55, C=20±0,5, D1=50,5, r min.=7,8 | dyn. Cr=26, stat. Kor=47 | Systemy transportu materiałów |
| RPNA 45/62 | Fw=45, D=62, C=20±0,5, D1=58, r min.=8,8 | dyn. Cr=27,5, stat. Kor=53 | Przenośniki o dużej wytrzymałości |

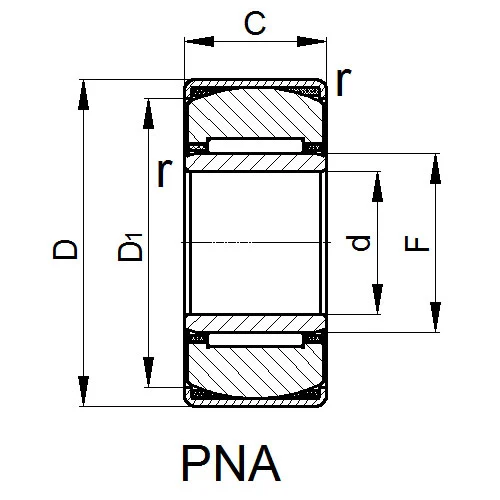

| PNA 12/28 | d=12, F=15, D=28, C=12±0,5, B=12, D1=24,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=6,9, stat. Kor=7,9 | Małe silniki, precyzyjne narzędzia |
| PNA 15/32 | d=15, F=18, D=32, C=16±0,5, B=16, D1=27, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=12,5, stat. Kor=16,2 | Wrzeciona tekstylne |
| PNA 17/35 | d=17, F=20, D=35, C=16±0,5, B=16, D1=30,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=13, stat. Kor=17,5 | Maszyny pakujące |
| PNA 20/42 | d=20, F=25, D=42, C=20±0,5, B=20, D1=36,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=18,8, stat. Kor=30,5 | Akcesoria samochodowe |
| PNA 22/44 | d=22, F=28, D=44, C=20±0,5, B=20, D1=38,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=22, stat. Kor=34 | Pompy hydrauliczne |
| PNA 25/47 | d=25, F=30, D=47, C=20±0,5, B=20, D1=42, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=22,6, stat. Kor=36 | Narzędzia pneumatyczne |
| PNA 30/52 | d=30, F=35, D=52, C=20±0,5, B=20, D1=47,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=24,3, stat. Kor=41,5 | Sprzęt górniczy |
| PNA 35/55 | d=35, F=40, D=55, C=20±0,5, B=20, D1=50,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=26, stat. Kor=47 | Morskie systemy pomocnicze |
| PNA 40/62 | d=40, F=45, D=62, C=20±0,5, B=20, D1=58, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=27,5, stat. Kor=53 | Mieszalniki przemysłowe |
Dlaczego to łożysko się wyróżnia?
• Magia samoregulacji: Sferyczny pierścień zewnętrzny automatycznie koryguje niewspółosiowość wału do 3°. Nawet jeśli montaż jest nieprawidłowy lub wibracje powodują ruch wału, wyrównujące łożyska igiełkowe pozostaną wypoziomowane, eliminując potrzebę przestojów w celu ponownego wyosiowania.
• Wytrzymały i trwały: Wykonany ze stali GCr15 hartowanej do HRC 60-64, z polerowanymi bieżniami. Fabryka tekstylna korzystająca z naszego modelu PNA 25/47 wydłużyła cykl wymiany do raz w roku, znacznie zmniejszając koszty konserwacji. Po tym, jak fabryka tekstylna zastosowała nasz model PNA 25/47, wydłużyła cykl wymiany do raz w roku, znacznie zmniejszając koszty konserwacji.
Jak zapewniamy jakość?
1. Ścisła kontrola materiału: testujemy twardość każdej stali. Jeśli spadnie poniżej HRC 60, od razu ją odrzucamy.
2. Precyzyjna obróbka: Dzięki szlifierkom CNC utrzymujemy okrągłość bieżni z dokładnością do 0,003 mm — zaledwie 1/20 szerokości ludzkiego włosa.
3. 100% testowanie fabryczne: Każde łożysko zostanie przetestowane przy pracy pod 120% obciążenia znamionowego przez 48 godzin; łożyska charakteryzujące się wibracjami przekraczającymi 1,5 mm/s będą odrzucane.
Wskazówki dotyczące instalacji i konserwacji
• Trzymaj blisko: Mimo że wyrównujące łożyska igiełkowe są samonastawne, użyj poziomicy, aby ustawić łożyska z dokładnością do 3°, aby zmaksymalizować ich żywotność.
• Smaruj na czas: Konieczne jest ponowne nakładanie smaru co 1000 godzin, a smar wysokotemperaturowy powinien być używany podczas pracy w lecie.
• Posłuchaj i poczuj: Gdy pojawi się nietypowy hałas lub przegrzanie, może to oznaczać, że łożyska są przeciążone lub nadmiernie niewspółosiowe — należy natychmiast zatrzymać maszynę w celu sprawdzenia.
Gotowy do wypróbowania naszych łożysk igiełkowych do ustawiania? Skontaktuj się z nami, aby uzyskać próbki lub podaj szczegóły swojego urządzenia. Polecimy Ci najbardziej odpowiedni model, dzięki czemu niewspółosiowość wału stanie się przeszłością!
