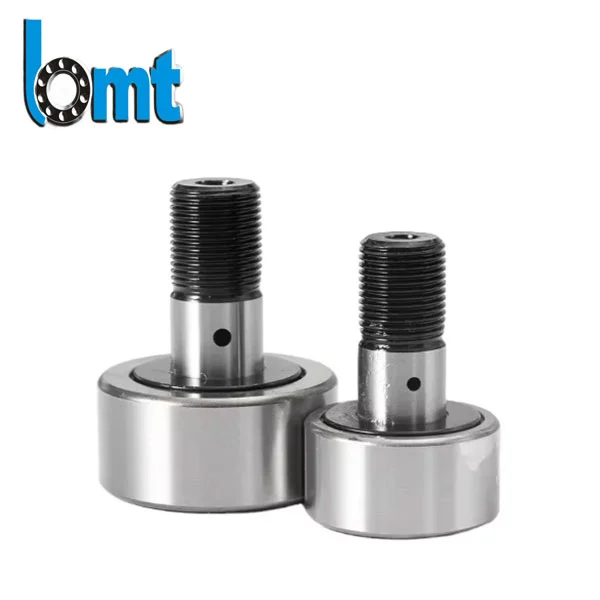

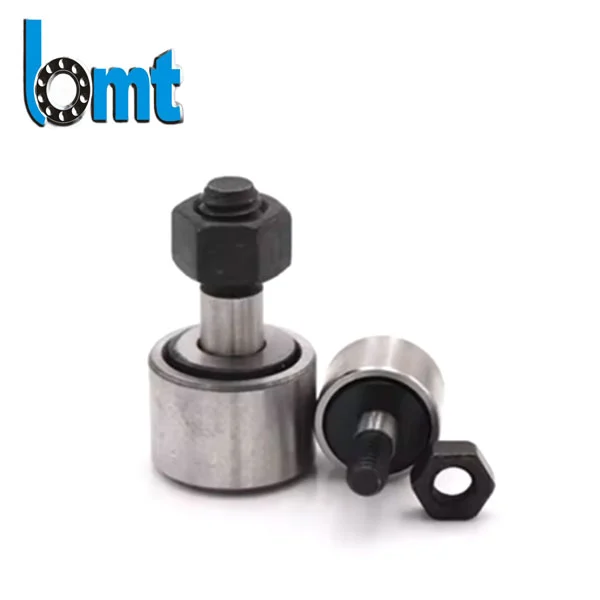

Rolki gąsienicowe typu kołkowego
BMT, chiński producent, produkuje rolki gąsienic typu Stud, specjalistyczne łożysko zaprojektowane ze śrubami jako integralną częścią. Łożyska te służą do wspomagania ruchu liniowego lub kołowego w systemach gąsienicowych. Posiadają grubościenny pierścień zewnętrzny z cylindryczną lub koronową powierzchnią zewnętrzną oraz pierścień wewnętrzny z wałeczkami igiełkowymi lub cylindrycznymi, dzięki czemu są w stanie wytrzymać umiarkowane wstrząsy i duże obciążenia promieniowe.
Co definiuje ten produkt
Rolki gąsienicowe typu kołkowego wykonane ze nieruchomego kołka (często z gwintowanym końcem do montażu), pierścienia zewnętrznego obracającego się wokół kołka i elementów tocznych (zwykle rolek igiełkowych) pomiędzy nimi. Niektóre modele są wyposażone w uszczelki chroniące przed zanieczyszczeniami, takimi jak kurz i wilgoć, co jest przydatne w środowiskach zewnętrznych lub brudnych.
Sworzeń jest zwykle wykonany ze stali o wysokiej wytrzymałości, poddanej obróbce cieplnej, aby była odporna na zginanie pod obciążeniem, podczas gdy pierścień zewnętrzny jest utwardzany, aby wytrzymać zużycie w wyniku kontaktu z torami lub szynami. Z praktycznych obserwacji wynika, że taka konstrukcja umożliwia łatwą instalację i niezawodne działanie w zastosowaniach, w których komponenty poruszają się po ustalonej ścieżce.

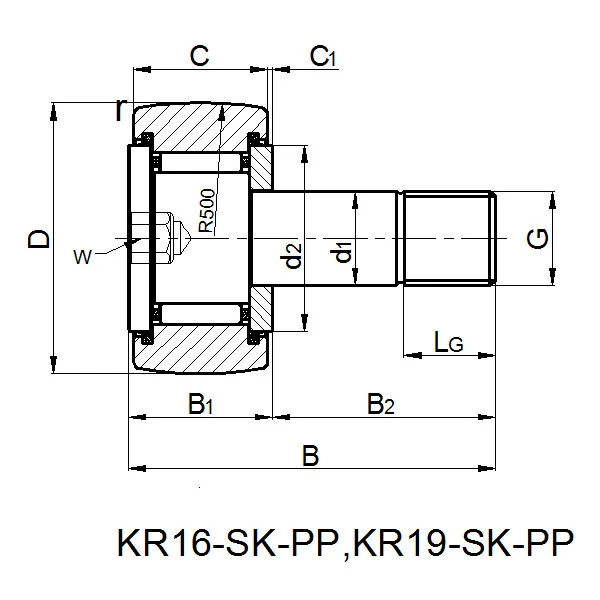

Parametry techniczne
| Rolki gąsienicowe typu kołkowego | ||||||||||||||||||||
| typ | Z kołnierzem mimośrodowym | Wymiary (mm) | ekscentryczny kołnierz | Podstawowe obciążenia | ||||||||||||||||
| D | d1 | B | Maks. B1 | B2 | B3 | C | C1 | r min. | d2 | d3 | G | LG | W | z | Być | e | dyn. Cr KN | statystyka Kor KN | ||
| KR22-PP | KRE22-PP | 22 | 10 | 36 | 13.2 | 23 | – | 12 | 0.6 | 0.3 | 17.5 | – | M10X1 | 12 | 5 | 13 | 10 | 0.5 | 4.55 | 5.3 |
| KRV22-PP | – | 22 | 10 | 36 | 13.2 | 23 | – | 12 | 0.6 | 0.3 | 17.5 | – | M10X1 | 12 | 5 | – | – | – | 6.2 | 9.2 |
| KR26 | – | 26 | 10 | 36 | 13.2 | 23 | – | 12 | 0.6 | 0.3 | 17.5 | – | M10X1 | 12 | 5 | – | – | – | 5.1 | 6.4 |
| KR26-PP | KRE26-PP | 26 | 10 | 36 | 13.2 | 23 | – | 12 | 0.6 | 0.3 | 17.5 | – | M10X1 | 12 | 5 | 13 | 10 | 0.5 | 5.1 | 6.4 |
| KRV26-PP | – | 26 | 10 | 36 | 13.2 | 23 | – | 12 | 0.6 | 0.3 | 17.5 | – | M10X1 | 12 | 5 | – | – | – | 7.3 | 11.5 |
| KR30 | – | 30 | 12 | 40 | 15.2 | 25 | 6 | 14 | 0.6 | 0.6 | 23 | 3 | M12X1,5 | 13 | 6 | – | – | – | 6.8 | 8.6 |
| KR30-PP | KRE30-PP | 30 | 12 | 40 | 15.2 | 25 | 6 | 14 | 0.6 | 0.6 | 23 | 3 | M12X1,5 | 13 | 6 | 15 | 11 | 0.5 | 6.8 | 8.6 |
| KRV30-PP | – | 30 | 12 | 40 | 15.2 | 25 | 6 | 14 | 0.6 | 0.6 | 23 | 3 | M12X1,5 | 13 | 6 | – | – | – | 9.5 | 14.9 |
| KR32 | – | 32 | 12 | 40 | 15.2 | 25 | 6 | 14 | 0.6 | 0.6 | 23 | 3 | M12X1,5 | 13 | 6 | – | – | – | 7.1 | 9.2 |
| KR32-PP | KRE32-PP | 32 | 12 | 40 | 15.2 | 25 | 6 | 14 | 0.6 | 0.6 | 23 | 3 | M12X1,5 | 13 | 6 | 15 | 11 | 0.5 | 7.1 | 9.2 |
| KRV32-PP | – | 32 | 12 | 40 | 15.2 | 25 | 6 | 14 | 0.6 | 0.6 | 23 | 3 | M12X1,5 | 13 | 6 | – | – | – | 10 | 16.1 |
| KR35 | – | 35 | 16 | 52 | 19.6 | 32.5 | 8 | 18 | 0.8 | 0.6 | 27.6 | 3 | M16X1,5 | 17 | 8 | – | – | – | 9.7 | 14.3 |
| KR35-PP | KRE35-PP | 35 | 16 | 52 | 19.6 | 32.5 | 8 | 18 | 0.8 | 0.6 | 27.6 | 3 | M16X1,5 | 17 | 8 | 20 | 14 | 1 | 9.7 | 14.3 |
| KRV35-PP | – | 35 | 16 | 52 | 19.6 | 32.5 | 8 | 18 | 0.8 | 0.6 | 27.6 | 3 | M16X1,5 | 17 | 8 | – | – | – | 12.6 | 23.1 |
| KR40 | – | 40 | 18 | 58 | 21.6 | 36.5 | 8 | 20 | 0.8 | 1 | 31.5 | 3 | M18X1,5 | 19 | 8 | – | – | – | 10.9 | 15.8 |
| KR40-PP | KRE40-PP | 40 | 18 | 58 | 21.6 | 36.5 | 8 | 20 | 0.8 | 1 | 31.5 | 3 | M18X1,5 | 19 | 8 | 22 | 16 | 1 | 10.9 | 15.8 |
| KRV40-PP | – | 40 | 18 | 58 | 21.6 | 36.5 | 8 | 20 | 0.8 | 1 | 31.5 | 3 | M18X1,5 | 19 | 8 | – | – | – | 14.7 | 26.5 |
| KR47-PP | KRE47-PP | 47 | 20 | 66 | 25.6 | 40.5 | 9 | 24 | 0.8 | 1 | 36.5 | 4 | M20X1,5 | 21 | 10 | 24 | 18 | 1 | 15.4 | 26 |
| KRV47-PP | – | 47 | 20 | 66 | 25.6 | 40.5 | 9 | 24 | 0.8 | 1 | 36.5 | 4 | M20X1,5 | 21 | 10 | – | – | – | 20.3 | 42 |
| KR52-PP | KRE52-PP | 52 | 20 | 66 | 25.6 | 40.5 | 9 | 24 | 0.8 | 1 | 36.5 | 4 | M20X1,5 | 21 | 10 | 24 | 18 | 1 | 16.6 | 29 |
| KRV52-PP | – | 52 | 20 | 66 | 25.6 | 40.5 | 9 | 24 | 0.8 | 1 | 36.5 | 4 | M20X1,5 | 21 | 10 | – | – | – | 22.3 | 48 |
| KR62-PP | KRE62-PP | 62 | 24 | 80 | 30.6 | 49.5 | 11 | 29 | 0.8 | 1 | 44 | 4 | M24X1,5 | 25 | 14 | 28 | 22 | 1 | 26 | 48 |
| KRV62-PP | – | 62 | 24 | 80 | 30.6 | 49.5 | 11 | 29 | 0.8 | 1 | 44 | 4 | M24X1,5 | 25 | 14 | – | – | – | 33.5 | 75 |
| KR72-PP | KRE72-PP | 72 | 24 | 80 | 30.6 | 49.5 | 11 | 29 | 0.8 | 1.1 | 44 | 4 | M24X1,5 | 25 | 14 | 28 | 22 | 1 | 28 | 53 |
| KRV72-PP | – | 72 | 24 | 80 | 30.6 | 49.5 | 11 | 29 | 0.8 | 1.1 | 44 | 4 | M24X1,5 | 25 | 14 | – | – | – | 36.5 | 85 |
| KR80-PP | KRE80-PP | 80 | 30 | 100 | 37 | 63 | 15 | 35 | 1 | 1.1 | 53 | 4 | M30X1,5 | 32 | 14 | 35 | 29 | 1.5 | 38.5 | 77 |
| KRV80-PP | – | 80 | 30 | 100 | 37 | 63 | 15 | 35 | 1 | 1.1 | 53 | 4 | M30X1,5 | 32 | 14 | – | – | – | 48.5 | 117 |
| KR90-PP | KRE90-PP | 90 | 30 | 100 | 37 | 63 | 15 | 35 | 1 | 1.1 | 53 | 4 | M30X1,5 | 32 | 14 | 35 | 29 | 1.5 | 40.5 | 83 |
| KRV90-PP | – | 90 | 30 | 100 | 37 | 63 | 15 | 35 | 1 | 1.1 | 53 | 4 | M30X1,5 | 32 | 14 | – | – | – | 52 | 129 |
Co czyni to użytecznym
•Przenoszenie obciążeń: Rolki gąsienic typu kołkowego są zbudowane tak, aby przenosić duże obciążenia promieniowe dzięki wytrzymałemu pierścieniowi zewnętrznemu i gęstemu ułożeniu elementów tocznych. Dzięki temu nadają się do stosowania w urządzeniach takich jak gąsienice koparek lub systemy przenośników, gdzie duże znaczenie ma nośność.
•Wygoda montażu: Zintegrowany gwintowany kołek upraszcza instalację, umożliwiając bezpośrednie przymocowanie do ramy maszyny bez konieczności stosowania dodatkowej obudowy. Często jest to opinia użytkowników dotycząca oszczędności czasu podczas montażu lub wymiany.
•Odporność na zanieczyszczenia: Wiele modeli posiada uszczelki lub metalowe osłony, które zapobiegają przedostawaniu się zanieczyszczeń, redukując potrzebę częstej konserwacji w trudnych warunkach. Ta funkcja jest bardzo ceniona w rolnictwie, gdzie często występuje brud i pozostałości pożniwne.
Praktyczne zastosowania
•Maszyny rolnicze: W kombajnach i ciągnikach rolki gąsienic typu Stud wspierają łańcuchy gąsienic, wytrzymując ciężar maszyny i uderzenia na nierównym terenie. Producent sprzętu rolniczego zauważył, że walce te pomogły skrócić przestoje w okresie żniw ze względu na ich trwałość.
[Wstaw obraz: Rolki gąsienic typu kołkowego instalowane w systemach gąsienic maszyn rolniczych]
•Sprzęt budowlany: Koparki i buldożery wykorzystują te rolki w swoim podwoziu, prowadząc gąsienice i amortyzując wstrząsy z nierównego podłoża. Dostawca maszyn budowlanych wspomniał, że konstrukcja uszczelnień rolek poprawiła wydajność ich sprzętu w błotnistych warunkach.
Nasz nacisk na jakość
W BMT wiemy, że rolki gąsienic typu Stud działają w trudnych warunkach, więc jakość jest priorytetem. Każdy wałek przechodzi kontrolę dokładności gwintu szpilki, twardości pierścienia zewnętrznego i skuteczności uszczelnienia. Kontrole te mają na celu zapewnienie, że produkt będzie w stanie sprostać typowym wymaganiom w swoich zastosowaniach.
