Czym są łożyska kulkowe skośne i dlaczego mają kluczowe znaczenie w zastosowaniach wymagających dużych prędkości

Łożyska kulkowe skośnesą niezbędnymi komponentami nowoczesnych układów mechanicznych, gdzie wymagana jest duża prędkość, precyzja oraz łączona nośność osiowa i promieniowa. W tym artykule szczegółowo wyjaśniono, czym są łożyska kulkowe skośne, jak działają, dlaczego w wymagających zastosowaniach przewyższają łożyska standardowe oraz w jaki sposób wybrać odpowiedni typ do swoich maszyn. Opierając się na praktykach branżowych i standardach technicznych, niniejszy przewodnik ma na celu wsparcie inżynierów, nabywców i decydentów poszukujących niezawodnych rozwiązań łożyskowych od zaufanych producentów, takich jakBMT.

Spis treści

• 1. Czym są łożyska kulkowe skośne?
• 2. Jak działają łożyska kulkowe skośne?
• 3. Dlaczego łożyska kulkowe skośne są idealne do zastosowań wymagających dużych prędkości?
• 4. Kluczowe cechy konstrukcyjne i kąty zwilżania
• 5. Nośność: wydajność osiowa i promieniowa
• 6. Łożyska kulkowe skośne jednorzędowe a dwurzędowe
• 7. Typowe zastosowania w różnych branżach
• 8. Porównanie z innymi typami łożysk
• 9. Przewodnik po wyborze: Jak wybrać odpowiednie łożysko
• 10. Wskazówki dotyczące instalacji, smarowania i konserwacji
• Często zadawane pytania: Łożyska kulkowe skośne

1. Czym są łożyska kulkowe skośne?

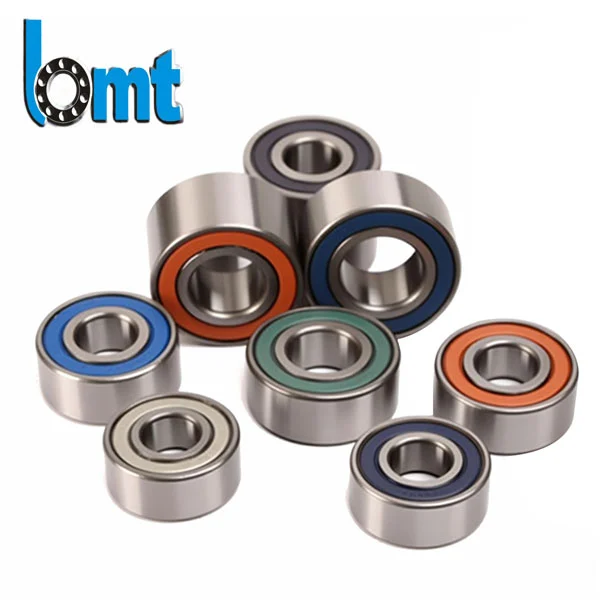

Łożyska kulkowe skośne to rodzaj łożysk tocznych zaprojektowanych do przenoszenia połączonych obciążeń promieniowych i osiowych. W przeciwieństwie do standardowych łożysk kulkowych zwykłych, bieżnie łożysk kulkowych skośnych są przesunięte względem siebie w kierunku osiowym, tworząc określony kąt styku pomiędzy kulkami i bieżniami.

Taka konstrukcja umożliwia łożysku przenoszenie obciążeń osiowych w jednym kierunku przy jednoczesnym zachowaniu doskonałej nośności promieniowej. Ze względu na tę unikalną konstrukcję łożyska kulkowe skośne są szeroko stosowane w urządzeniach charakteryzujących się dużą prędkością i precyzją.

Zgodnie ze specyfikacjami technicznymi przedstawionymi w referencjach branżowych, takich jak przegląd techniczny łożysk kulkowych skośnych, łożyska te zostały zaprojektowane z myślą o stabilności, zmniejszonym tarciu i długiej żywotności.

2. Jak działają łożyska kulkowe skośne?

Cechą charakterystyczną łożysk kulkowych skośnych jest kąt działania. Kąt ten określa sposób przenoszenia sił przez łożysko:

• Obciążenia promieniowe przenoszone są prostopadle do wału
• Obciążenia osiowe przenoszone są równolegle do wału

Ponieważ ścieżka obciążenia jest nachylona, ​​siły osiowe generują składowe promieniowe i odwrotnie. Dzięki temu łożysko może wytrzymać wyższe łączne obciążenia w porównaniu z łożyskami konwencjonalnymi.

Jednakże jednorzędowe łożyska kulkowe skośne mogą przenosić obciążenia osiowe tylko w jednym kierunku. Aby temu przeciwdziałać, często montuje się je parami lub zestawami, stosując rozwiązania takie jak:

• Jeden po drugim (DB)
• Twarzą w twarz (DF)
• Tandem (DT)

3. Dlaczego łożyska kulkowe skośne są idealne do zastosowań wymagających dużych prędkości?

Maszyny pracujące z dużą prędkością wymagają łożysk, które minimalizują tarcie, zachowują dokładność wymiarową i skutecznie odprowadzają ciepło. Łożyska kulkowe skośne wyróżniają się w tych obszarach dzięki:

1. Zoptymalizowana geometria wewnętrzna w celu zmniejszenia tarcia
2. Tolerancje produkcyjne o wysokiej precyzji
3. Stabilna wydajność przy rozszerzalności cieplnej
4. Doskonała sztywność osiowa

Producenci lubiąBMTprojektować łożyska kulkowe skośne, aby spełnić wymagania eksploatacyjne wrzecion CNC, turbin i silników o dużej prędkości, gdzie dokładność obrotu ma kluczowe znaczenie.

4. Kluczowe cechy konstrukcyjne i kąty zwilżania

Łożyska kulkowe skośne są dostępne z różnymi kątami działania, zwykle:

Wybór prawidłowego kąta działania ma kluczowe znaczenie dla optymalizacji trwałości i wydajności łożyska.

5. Nośność: wydajność osiowa i promieniowa

Łożyska kulkowe skośne mają lepszą wydajność niż łożyska zwykłe, gdy obciążenia osiowe są znaczne. Ich zdolność do przenoszenia kombinowanych obciążeń sprawia, że ​​nadają się do:

• Wrzeciona obrabiarek
• Skrzynie biegów
• Pompy i kompresory

Dzięki prawidłowemu sparowaniu łożysk systemy mogą osiągnąć dwukierunkową nośność osiową przy jednoczesnym zachowaniu sztywności.

6. Łożyska kulkowe skośne jednorzędowe a dwurzędowe

7. Typowe zastosowania w różnych branżach

Łożyska kulkowe skośne są szeroko stosowane w:

• Obrabiarki CNC
• Robotyka i automatyka
• Systemy lotnicze
• Silniki elektryczne
• Pompy precyzyjne

BMT dostarcza łożyska kulkowe skośne zaprojektowane z myślą o stałej jakości i długoterminowej niezawodności w tych wymagających sektorach.

8. Porównanie z innymi typami łożysk

9. Przewodnik po wyborze: Jak wybrać odpowiednie łożysko

Wybierając łożyska kulkowe skośne, należy wziąć pod uwagę:

1. Kierunek i wielkość obciążenia
2. Wymagana prędkość obrotowa
3. Klasa precyzji (P0, P5, P4, P2)
4. Metoda smarowania
5. Temperatura robocza

Konsultacje z doświadczonymi producentami, takimi jak BMT, zapewniają optymalny dobór łożyska dostosowany do Twojego zastosowania.

10. Wskazówki dotyczące instalacji, smarowania i konserwacji

• Zawsze postępuj zgodnie z zalecanymi specyfikacjami wstępnego ładowania
• Podczas instalacji należy używać czystych narzędzi i środowiska
• Wybierz smar lub olej odpowiedni do prędkości i temperatury
• Monitoruj wibracje i hałas podczas pracy

Często zadawane pytania: Łożyska kulkowe skośne

P1: Czy łożyska kulkowe skośne mogą wytrzymać obciążenia osiowe w obu kierunkach?

Łożyska jednorzędowe przenoszą obciążenia osiowe tylko w jednym kierunku. Konfiguracje sparowane lub dwurzędowe umożliwiają dwukierunkowe przenoszenie obciążeń osiowych.

P2: Czy łożyska kulkowe skośne nadają się do silników o dużej prędkości?

Tak. Ich niskie tarcie i precyzyjna konstrukcja czynią je idealnymi do zastosowań w silnikach o dużej prędkości.

P3: Jakie branże najbardziej polegają na łożyskach kulkowych skośnych?

Obrabiarki, przemysł lotniczy, robotyka i produkcja precyzyjna w dużym stopniu polegają na tych łożyskach.

P4: Jak napięcie wstępne wpływa na wydajność łożyska?

Właściwe napięcie wstępne poprawia sztywność i dokładność, ale nadmierne napięcie wstępne może zmniejszyć trwałość łożyska.

Ponieważ światowy przemysł w dalszym ciągu wymaga większej prędkości, dokładności i niezawodności, łożyska kulkowe skośne pozostają kamieniem węgielnym zaawansowanej konstrukcji mechanicznej. Dzięki sprawdzonej wiedzy specjalistycznej, ścisłej kontroli jakości i szerokiej gamie produktów,BMTdostarcza rozwiązania łożyskowe, które spełniają współczesne wyzwania inżynieryjne.

Jeśli szukasz niezawodnych łożysk kulkowych skośnych dostosowanych do Twojego zastosowania,skontaktuj się z namijuż dziś, aby omówić Twoje wymagania z profesjonalnym zespołem BMT.
